一辆行驶里程约3.4万km、配置LFW发动机，自动变速器的2013年凯迪拉克SRX轿车。该车辆在使用过程中驾驶员座椅加热功能开启时无法加热。
    故障诊断：开始试车。触摸按键正常，加热指示灯显示正常一加热开启。对比乘客侧座椅温度无变化。使用诊断仪诊断无故障码。

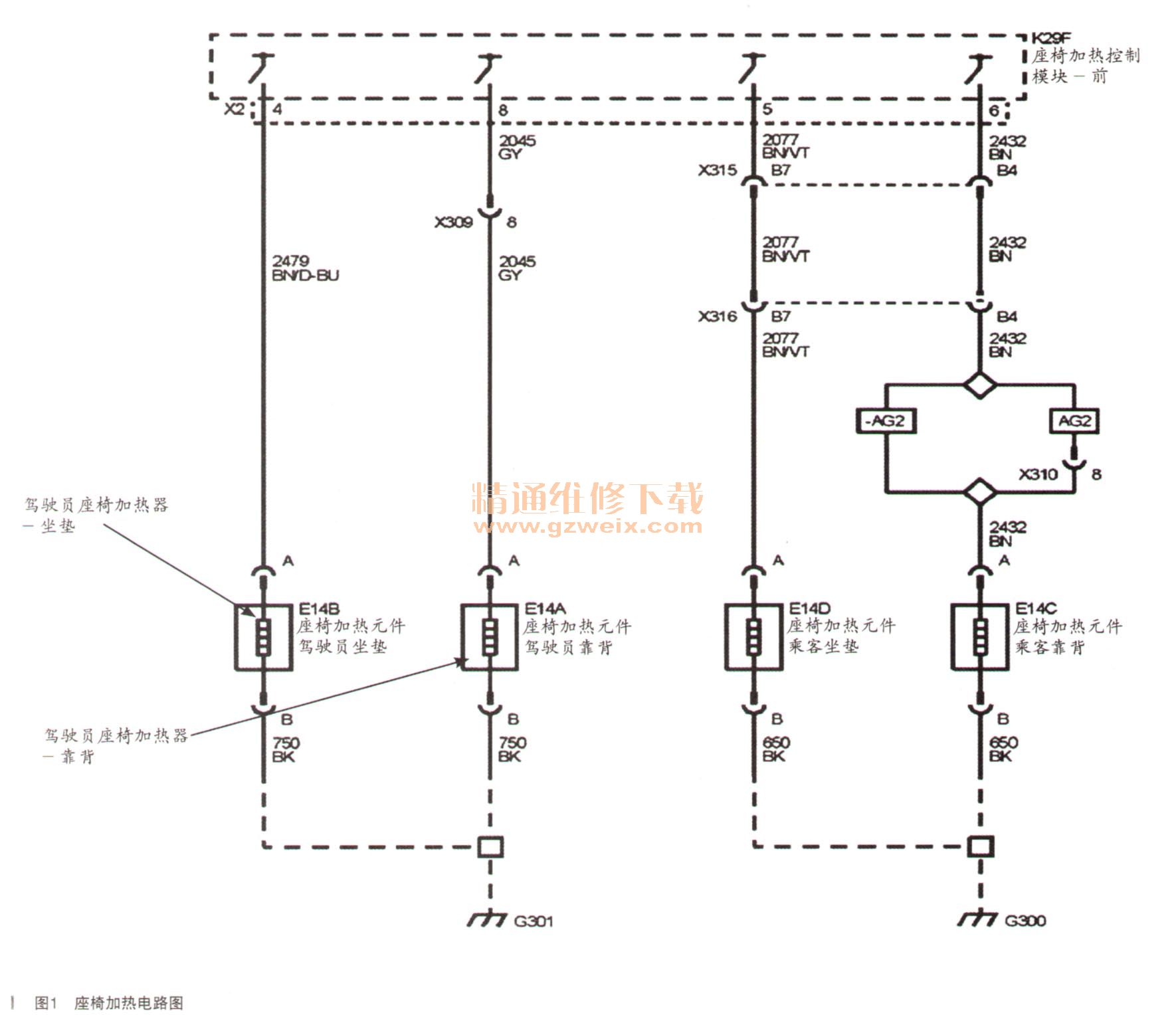

    座椅加热电路图如图1所示。

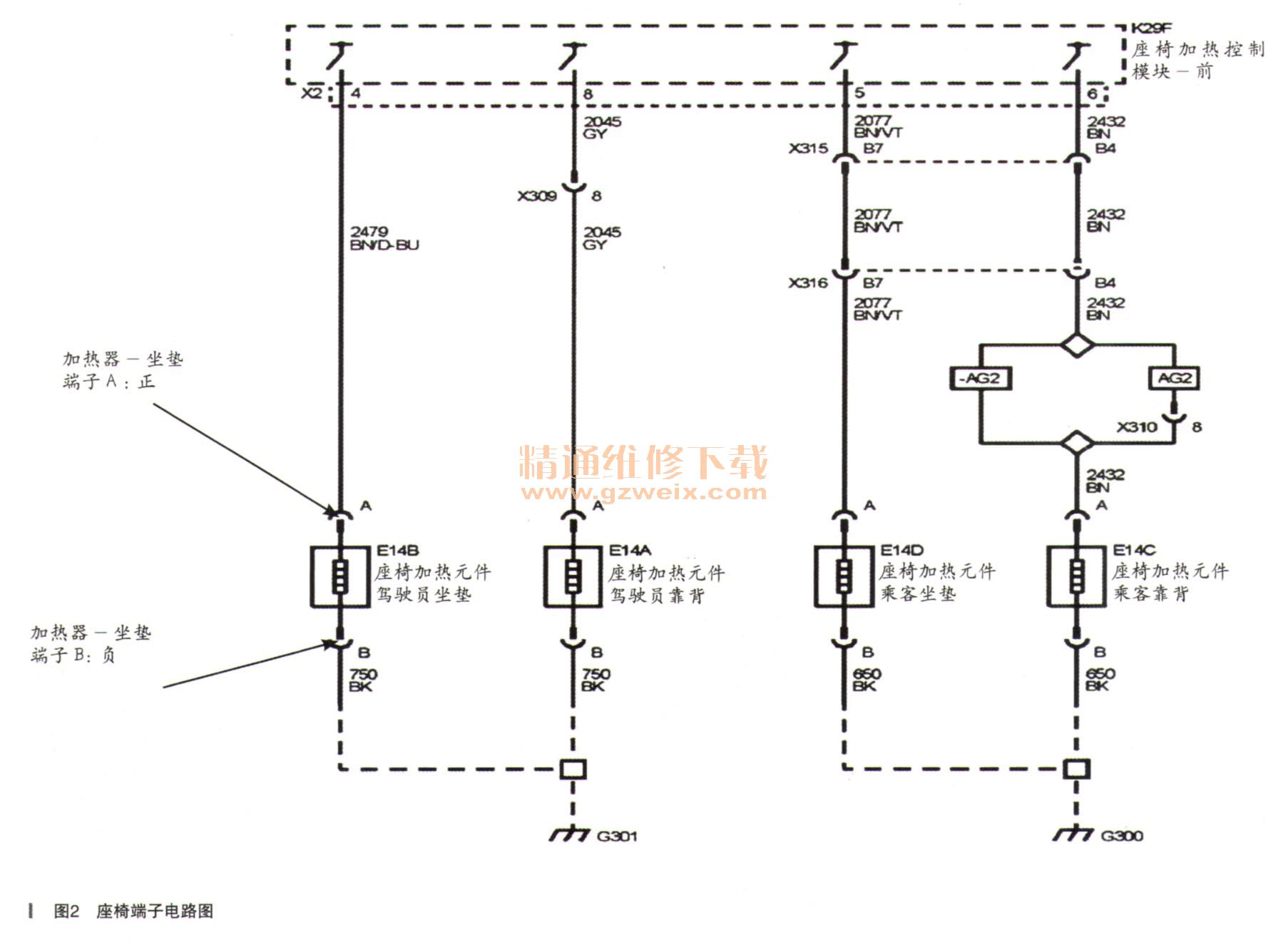

    根据电路图分析：加热指示灯点亮，说明控制系统正常。首先测试线路端子（如图2所示）供电电压：12V正常。

    测试加热器线路端子电阻为无穷大，对比正常车辆阻值为3.6Ω。
    诊断为驾驶员座椅加热器坐垫断路。
    拆检驾驶员坐垫加热器发现坐垫加热器损坏，如图3所示。

    故障排除：更换驾驶员座椅加热器，试车，故障解决。
    故障总结：根据故障现象，结合维修手册，逐步测量线路端子。测试故障部件端子电阻，制定维修方案，更换故障部件。
    相关资料：2014年凯迪拉克SRX原厂维修手册
