路虎神行者2行驶中仪表黑屏
来源:本站收集  作者:佚名  2016-05-28 09:12:13

    一辆行驶里程约6万km的2011款路虎神行者2代。该车因行驶过程中偶尔出现仪表突然黑屏的故障现象而进厂检修。
    故障诊断:接车后试车验证故障,接通点火开关,仪表能正常工作。起动发动机,发动机运转正常,由此判断故障为偶发故障。经询问驾驶人得知,故障会不定期出现,且没有规律,故障发生时,仪表黑屏,但一会儿又能恢复正常。连接故障检测仪调取故障代码,在BCM中读取到多个控制模块通信失败的故障代码(图1),记录并清除故障代码后陪同驾驶人对车辆进行路试,故障始终未出现。无奈之下,只得将车交还给驾驶人,并叮嘱驾驶人小心驾驶,若故障再次出现,即刻来我站检修。

    约一周后,车辆再次因为此故障而进厂检修。连接故障检测仪调取故障代码,仍与之前的故障代码一样。根据故障代码的提示,认为故障是MS-CAN不能通信导致的。为了验证这一判断,维修人员将诊断接口上的端子3搭铁,模拟MS-CAN网络瘫痪的情况,发现仪表确实出现黑屏的故障现象。因此,维修人员将排查MS-CAN不能通信的原因作为排除故障的方向。

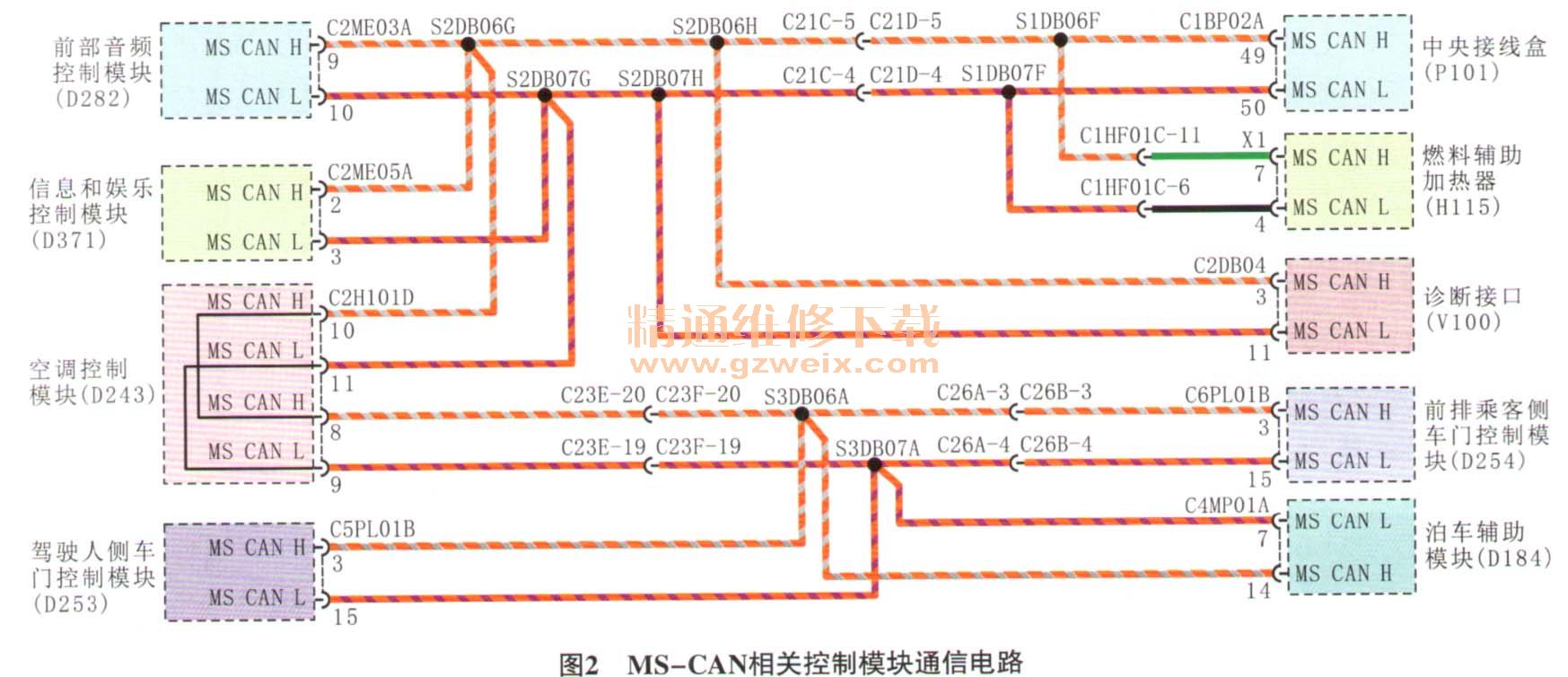

    找到MS-CAN的相关电路图(图2),与故障代码进行逐一核对后发现,BCM内记录的故障代码中没有关于前音频控制模块和信息娱乐控制模块通信失败的故障代码,而空调控制模块及其下游多个控制模块均有通信失败的故障记录。分析可知,故障点应该在空调控制模块及其相关线路。

    本着由简到繁的故障诊断原则,维修人员决定先对线路进行排查。检查导线连接器C2H101D的端子10和端子11与S2DB06G和S2DB07G之间的线路,经过反复测量并晃动线束,确认线路导通良好,没有短路、断路和虚接等情况。诊断至此,将故障点锁定为空调控制模块内部故障。
    故障排除:更换空调控制模块后,将车交还给驾驶人。经过持续跟踪回访,确认故障未再出现,至此故障彻底排除。
