一辆行驶里程约2.1万km的2013款凯迪拉克SRX 3 ．0L轿车。客户反映车辆行驶中会熄火，空调不能正常工作，变速器挡位也不正常，ABs、Tc灯、发动机故障灯常亮（如图1所示），熄火后，再次启动，故障消失。

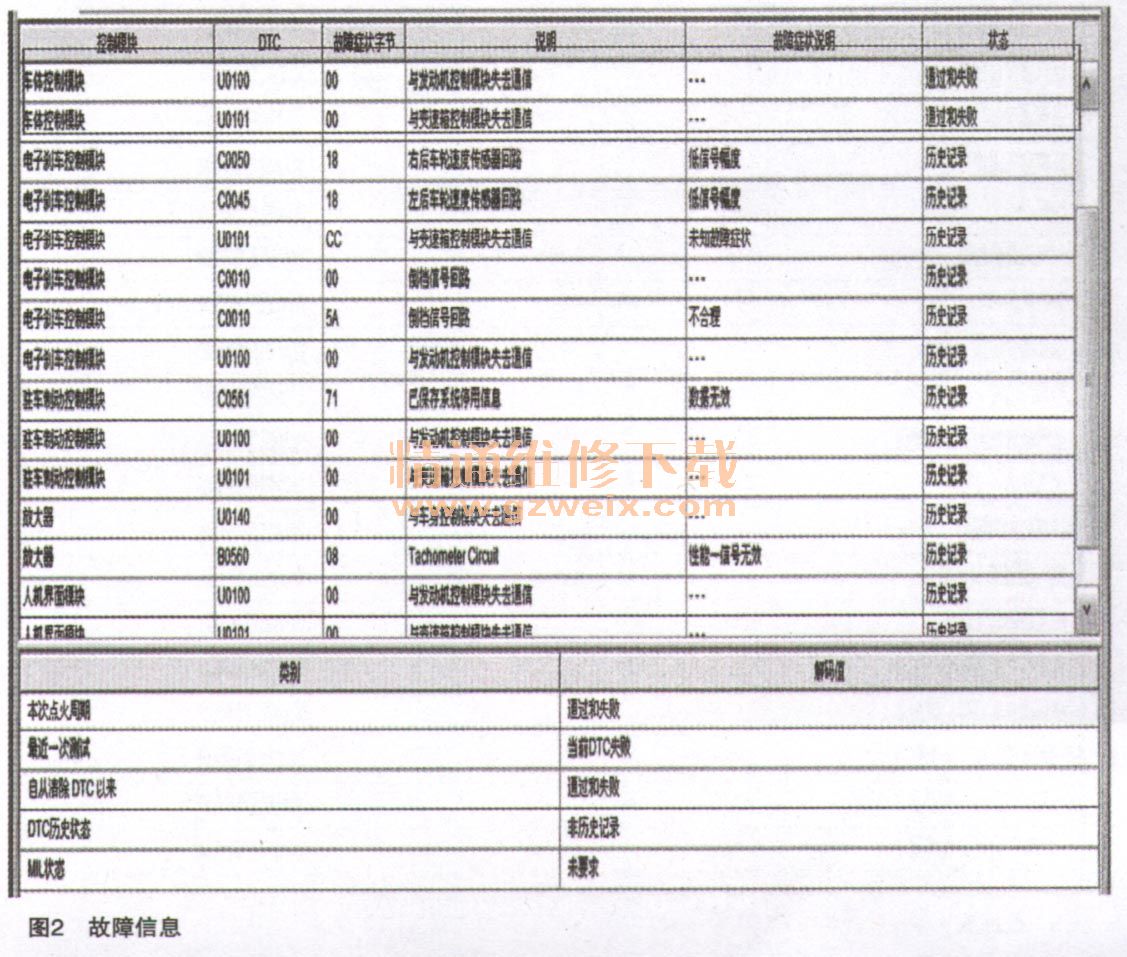

    故障诊断：首先用GDs检查发现都是U类故障码。主要的2个故障码分别是车身模块与发动机模块失去通信：车身模块与变速器模块失去通信（如图2所示）。

    进一步查看变速器和发动机数据（如图3所示），并且与正常车辆对比，发现数据都是正常的。

    由于故障表象是间歇性出现，车辆正常时数据一切都是正常的，一时也没好的办法模拟或重现故障，只能根据故障码及故障现象，对照高速网络线路图进行分析如下：
    1．网络通信线路故障；
    2.模块电源，搭铁故障；
    3.模块故障。
    根据高速网络线路图，将故障确定在ABs至发动机这段线路及模块上（如图4所示）。

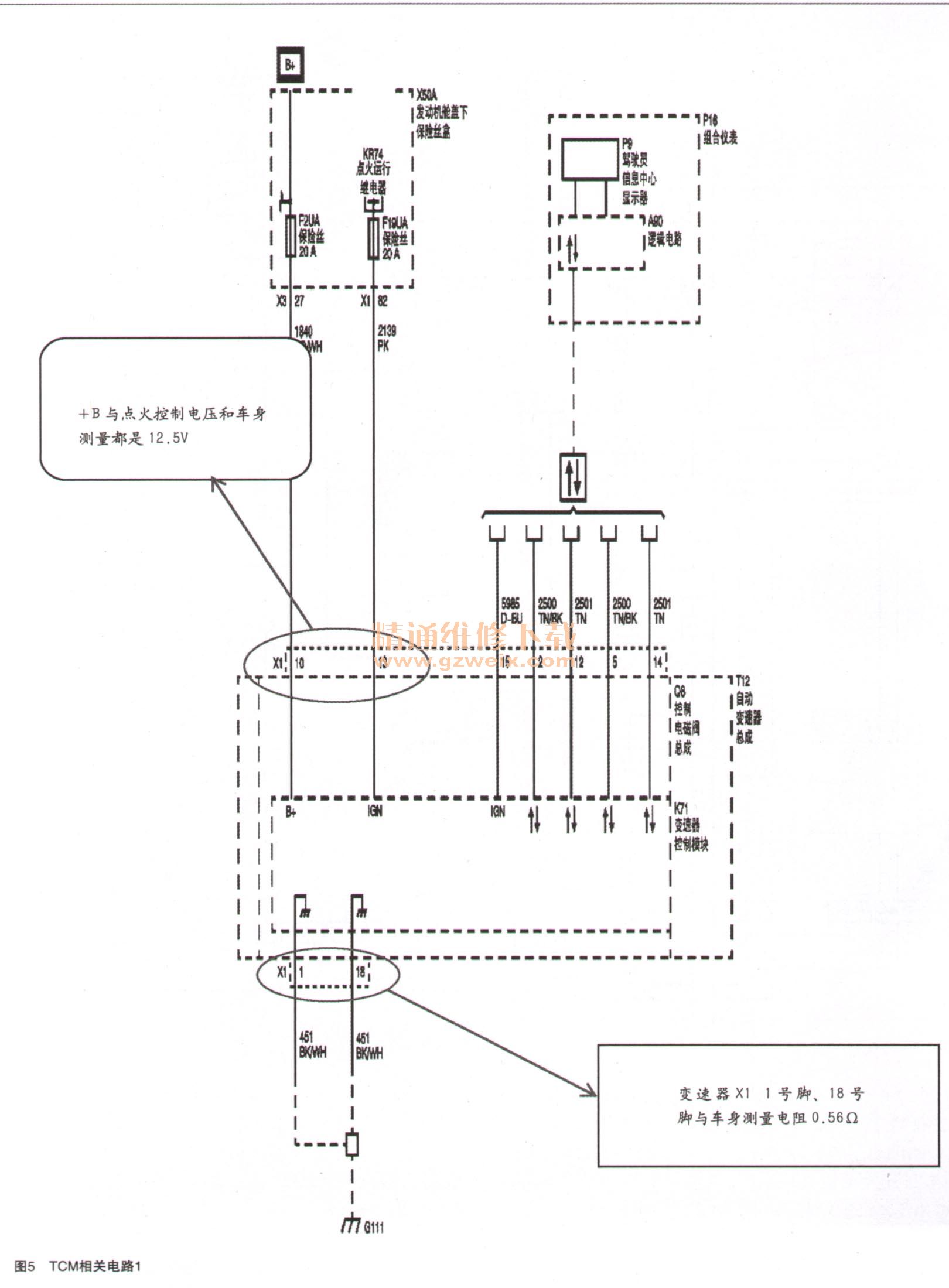

    随后用万用表测量了ECM、TCM等模块电源及搭铁线都正常（如图5所示）。

    相关资料：2014年凯迪拉克SRX原厂维修手册
