奇瑞旗云电动车窗及中控门锁不工作
来源:本站整理  作者:佚名  2012-02-13 09:47:00

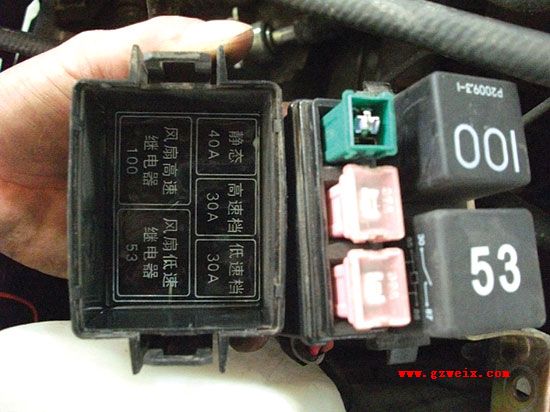

升降模块的30常电源并不是由中央继电器盒中的某个熔丝提供,在接下来的测量中发现电动车窗升降模块30常电源是由发动机舱风扇继电器盒中的静态熔断丝(40 A,图4)提供。查看时发现,静态熔断丝的1号端子被顶缩回,这是因为安装熔断丝时由于熔丝座过紧所致,这就造成了静态熔丝的端子1号与端子2号无法正常接通,导致电动车窗和音响都不能工作。

在更换静态熔断丝后,电动车窗和音响可以正常工作。


由于该车的原厂电路图与实际线路并不相符,因此对维修人员的检修工作产生了误导,提醒大家在使用原厂维修手册时应确定电路图等内容是否已经更新。
