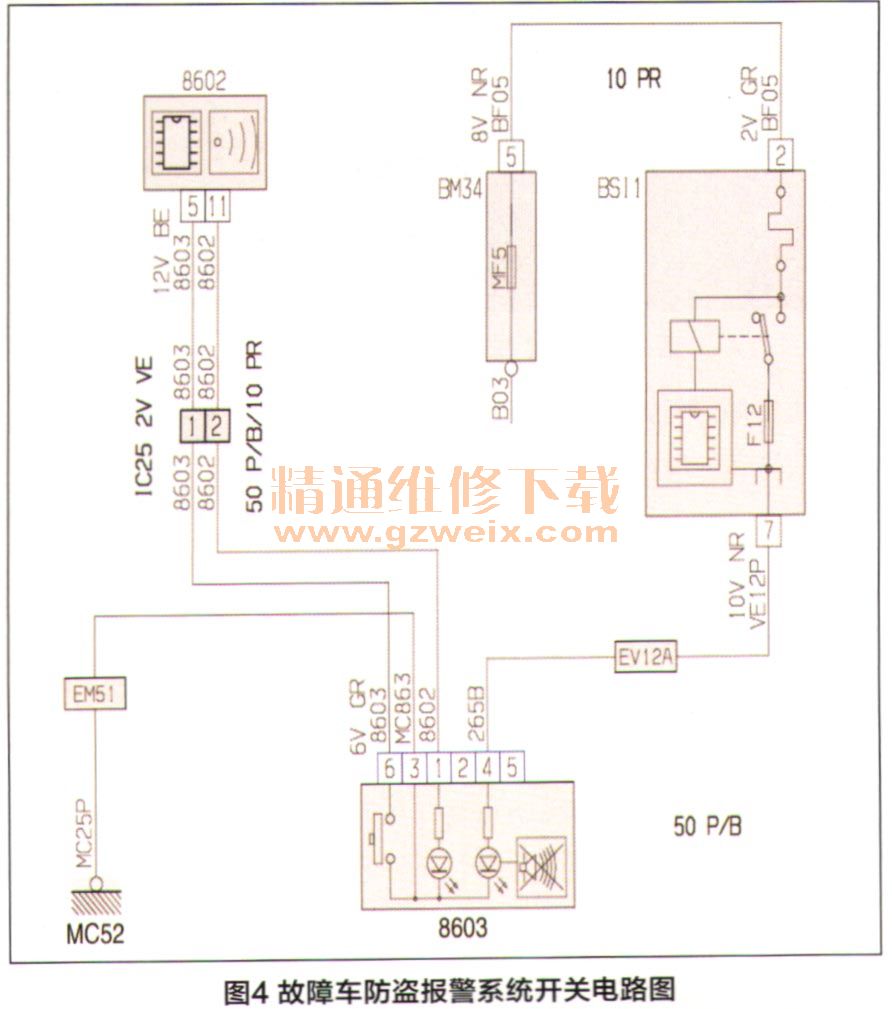

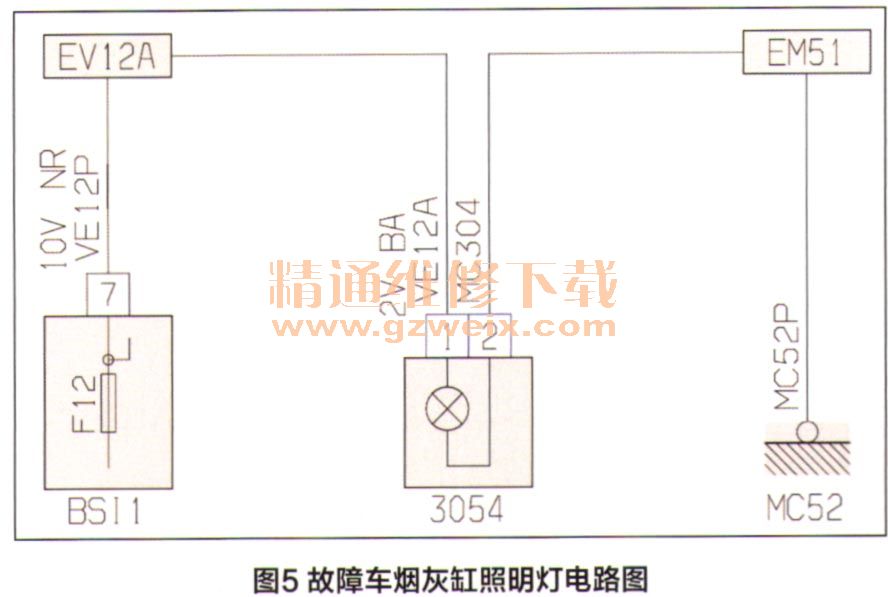

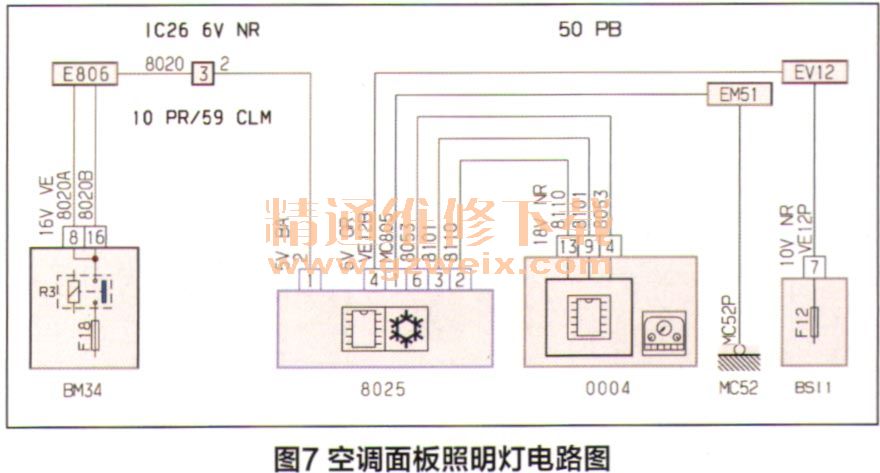

检查防盗报警系统开关（图4），烟灰缸灯（图5），中央连锁开关（图6），空调控制面板（图7）线路。拔掉10V NR测量7号脚的电阻，为5Ω，在正常范围之内；再拔掉8603的6V GR，烟灰缸灯的2V BA、6220的6V NR、8025的6V GR，测量7号脚的电阻，为无穷大，说明线路正常，无搭铁现象。

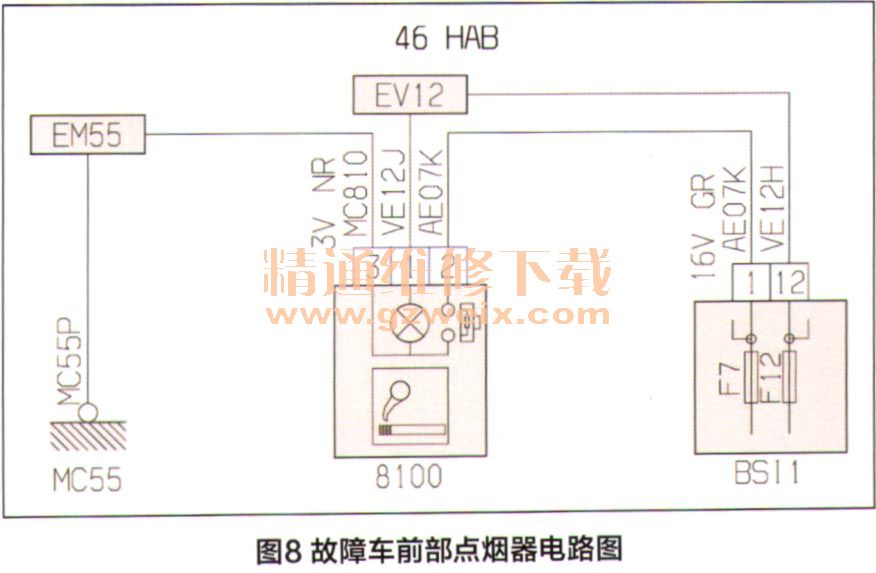

    检查点烟器照明电路（图8），拔掉16V GR插接器测量12号脚的电阻，为5.6Ω，在正常范围之内；再拔掉810。的3V NR，测量12号脚的电阻，为无穷大，说明线路正常，无搭铁现象。

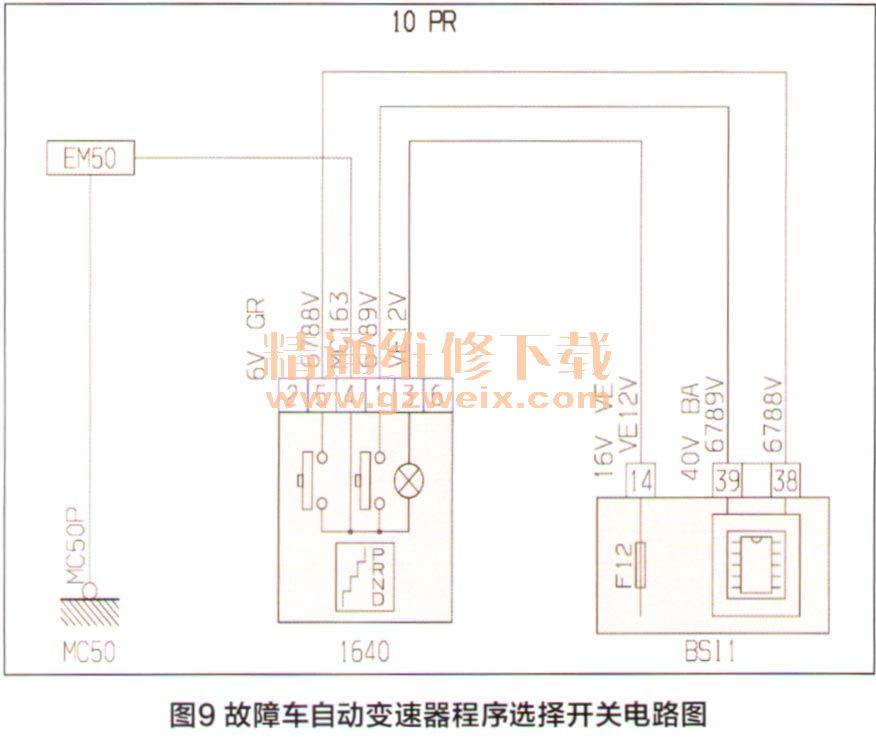

    检查自动变速器程序选择开关线路（图9），拔掉16V VE19i接器，测量14号脚的电阻，为5.9Ω，在正常范围之内；再拔掉开关上的6V GR的插接器，测量14号脚的电阻，为无穷大，说明线路正常，无搭铁现象。
