3．利用GDS设备进行发动机控制单元的程序升级
     （1）使用GDS升级步骤（图3）

    ①连接笔记本电脑电源线。如果不插电源直接进行升级，那么请保证笔记本电脑有足够的电量完成升级。电量不足，升级很可能失败。因此，强烈建议升级时笔记本电脑接通电源。
    ②用USB线连接VCI与笔记本电脑。用GDS升级时，VCI不能与笔记本电脑进行无线通信。因此，务必用USB连接VCI与笔记本电脑。
    ③用16针的D LC线连接VCI与车辆诊断接口。
    ④将点火开关置于ON状态（对于一键启动车辆，不踩制动踏板按2次启动按钮），启动VCI设备与笔记本电脑。不要启动发动机。
     （2）自动升级步骤
    ①在主界面选择车架号或者ECU升级。
    ②点击“车架号”，输入车辆车架号进行自动甄别或者选择“车型”、“年份”和“发动机”，然后点击“良好”。
    ③输入车辆信息后，在屏幕上选择“ECU升级”。

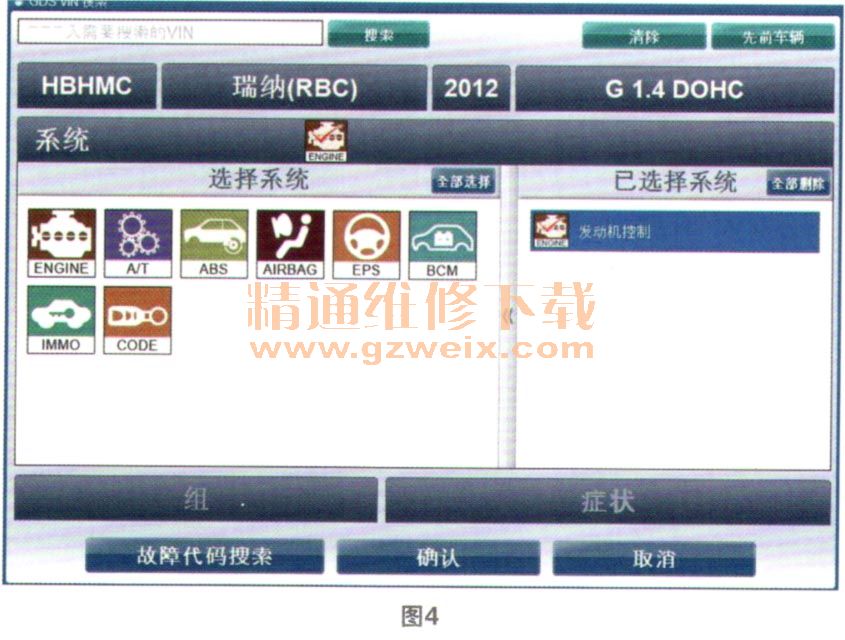

    ④选择“自动模式”，点击“下一个”，然后在“ECU升级”栏中选择“ENGINE”（图4）。

    ⑤阅读“准备”事项，然后点击“良好”。
    ⑥GDS将会读取车辆ROM ID号。
    ⑦“当前ROM旧号”显示后，选择升级项目，“107.RBC 1.4MT ACC LOGIC IMPROVEMENT”。
    ⑧点击“升级”按钮后，阅读“信息”，然后点击“良好”。
    ⑨检查车辆蓄电池电压，确保至少为12V来保证升级结果。如果显示“电压正常”，请点击“良好”。如果电压低于12V，点击“取消”然后启动发动机，确保电瓶充入足够的电量后再升级。
    ⑩升级开始，升级过程会以进度条形式显示。
    11进度条到达100％时升级完成。将点火开关放置到“OFF”状态等待10s，然后在放置回“ON”位置，最后根据屏幕上显示的信息来点击“良好”。
    12在显示升级结束的最后界面上，点击“良好”。
    13检查是否有因为升级造成其他附带故障代码，如果有立刻清除故障码。
    14启动发动机，确认车辆是否正常工作。
