一辆行驶里程约12.6万km，搭载自动变速器的长安福特福克斯2. 0L轿车。车主反映：该车辆熄火约20min再重新启动时发动机无法启动。

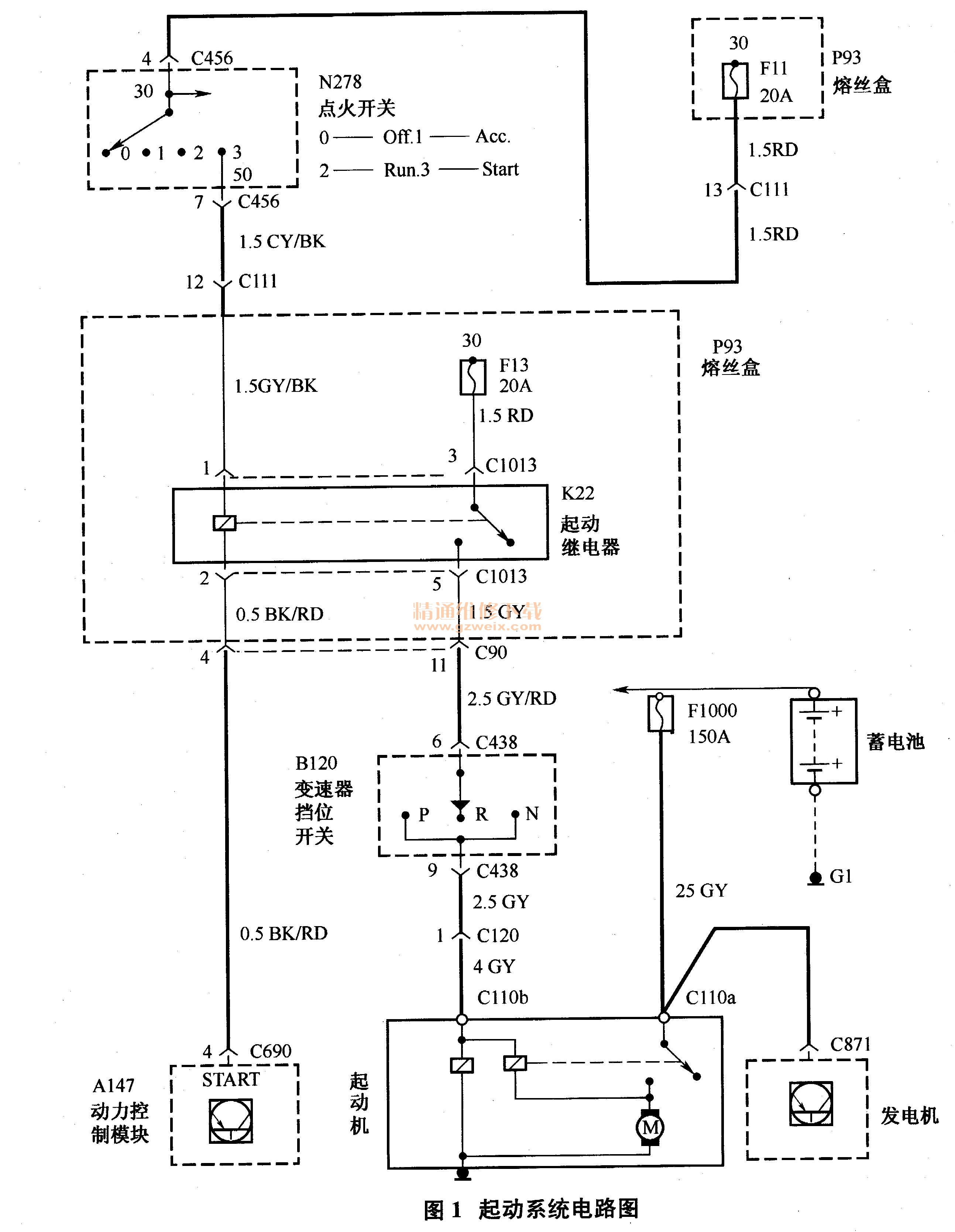

    故障诊断：经试车，故障确如车主所述，该车不能启动是启动机不能运转。既然是启动机不能运转，那么就需要对启动系统进行重点检查。首先检查蓄电池电量，蓄电池电量充足。检查F13号熔丝，熔丝完好。由于该车装备自动变速器，当挡位开关信号异常时，控制单元将禁止发动机启动，为此维修技师对变速器的挡位信号进行了检查，但挡位信号正常。然后又检查了启动继电器的工作状况，继电器工作正常。继续利用万用表检查蓄电池到启动机的线路发现，该线路发生断路现象。经仔细观察发现，该线束靠近蓄电池极柱处有一个类似熔断器的装置，断路即发生在该位置。经查阅电路图（如图1所示）得知，该处为150A的熔丝，这么大容量的熔丝居然被熔断了，看来线路或启动机本身存在问题。经仔细检查，线路没有问题，看来问题出在启动机上，维修技师判定启动机存在内部线圈短路的情况。最后，在更换新的启动机后，试车故障彻底排除。


    相关资料：2012年长安福特福克斯维修手册（含电路图）
