奥迪A6L中控台右侧轮廓照明灯和前部右侧中控合氛围灯不亮
来源:汽车维修技师  作者:佚名  2021-10-20 09:34:36

     一辆行驶里程仅有20km、配置2.0T发动机(DKWB)、OCK变速器的2021年奥迪A6L(C8)轿车。该车中控台右侧轮廓照明灯和前部右侧中控台氛围灯不亮,如图1所示。

    故阵诊断:故障验证发现打开点火开关后只有中控台右侧轮廓照明灯和前部右侧中控台氛围灯不亮,其他氛围灯和轮廓灯可以点亮为红色,但颜色不可调。

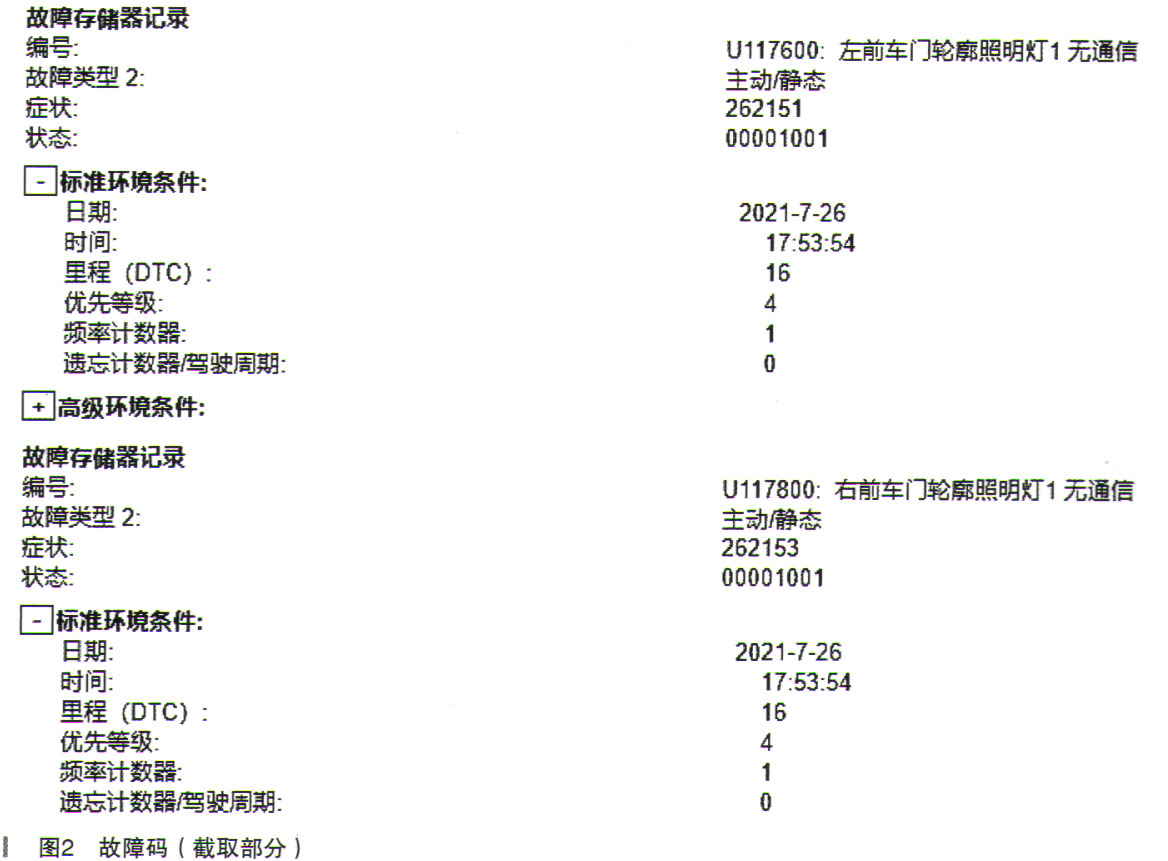

    诊断仪检查在09电子中央电气设备控制单元519内有故障码:U117600,左前车门轮廓照明灯1无通信,主动/静态;U117800,右前车门轮廓照明灯1无通信,主动/静态;U118400,左前车门背景照明灯1无通信,主动/静态;U118600,右前车门背景照明灯1无通信,主动/静态;U119000,前部中控台氛围灯1无通信,主动/静态;U119200,前部中控台氛围灯2无通信,主动/静态;U119400,前部中控台氛围灯3无通信,主动/静态;U135200,中控台轮廓照明灯1无通信,主动/静态;U135400,中控台轮廓照明灯2无通信,主动/静态;U137F00,左前座椅轮廓照明灯1无通信,主动/静态;U138100,左前座椅轮廓照明灯2无通信,主动/静态;U138300,右前座椅轮廓照明灯1无通信,主动/静态;U138500,右前座椅轮廓照明灯2无通信,主动/静态。以上故障码都是主动静态且故障发生时间完全一致,如图2所示。
    根据引导型测试计划提示,检查相关氛围灯的供电、接地及LIN到J519的线路是否正常,经检查不能点亮的中控台右侧轮廓照明灯L309和前部右侧中控台氛围灯L194供电电压为12.34V正常,对地电阻为0.2Ω正常;为保险起见用大功率试灯检查供电和接地不存在虚接。用万用表电压挡检查LIN电压在7.13V左右跳变(如图3所示),未发现有显示故障。
    根据上述检查未发现明显问题,初步分析是中控台右侧轮廓照明灯L309和前部右侧中控台氛围灯L194本身损坏或是主控单元J519损坏导致。尝试从其他正常车辆上替换上述3个部件后故障现象仍没有解决,说明故障原因不在控制器或执行器。
    在没有好的解决方案下决定用示波器对比检查LIN线波形看能否发现问题,经测量故障车T17N/1针脚绿/白线处波形如图4所示;对比正常车的波形如图5所示。


[1] [2]  下一页
