奥迪A6L轿车制动灯常亮故障 检修
来源:汽车维修技师  作者:佚名  2021-08-26 10:49:32

     一辆行驶里程超21万km、配置2.8L CCE发动机的2011年一汽奥迪A6L轿车。该车打开点火开关,未踩制动踏板,制动灯点亮,关闭点火开关,制动灯熄灭。

    故障诊断:此车为事故车,更换了前后保险杠、水箱和冷凝器等。交车时发现此故障,此故障是否来店前就有,就不得而知了。
    打开点火开关,使用专用诊断仪的故障引导功能,读取故障码,J393(舒适便捷系统中央控制单元)中有故障码“2231 8 ABS控制器制动信号灯请求(不可信信号静态)”,如图1所示;其他控制单元没有故障码。
    维修人员使用故障引导功能,诊断仪显示数据如图2所示。查询奥迪电路图中各个端子的说明,端子“54”表示制动灯,但没有看懂“ESP的端子54离散输入端”的含义,“经由CAN的端子54”理解为制动灯信号由CAN传递。
    故障码中有“F制动灯开关(维修分组号57)”,根据经验制动灯开关故障率较高,所以首先检查制动灯开关。
    打开Elsa Win系统,查询制动灯开关电路图,如图3所示。此电路图上有两种形式的制动灯开关,一种是机械式,一种是霍耳式。实际车辆上的制动灯开关插头如图4所示,线路图上导线的颜色与实际导线的颜色比较,发现与霍耳式制动灯开关一致,并根据年款确定此车制动灯开关为霍耳式。
      打开点火开关,测量制动灯开关的4脚(电源)与1脚(搭铁)之间的电压为电源电压,正常。测量3脚(制动灯开关)与搭铁之间电压,未踩下制动踏板时电压为2.8V,踩下制动踏板时电压为11.8V,正常。测量2脚(制动踏板开关)与搭铁之间电压,未踩下制动踏板时电压为11.8V,踩下制动踏板时电压为2.8V,正常。

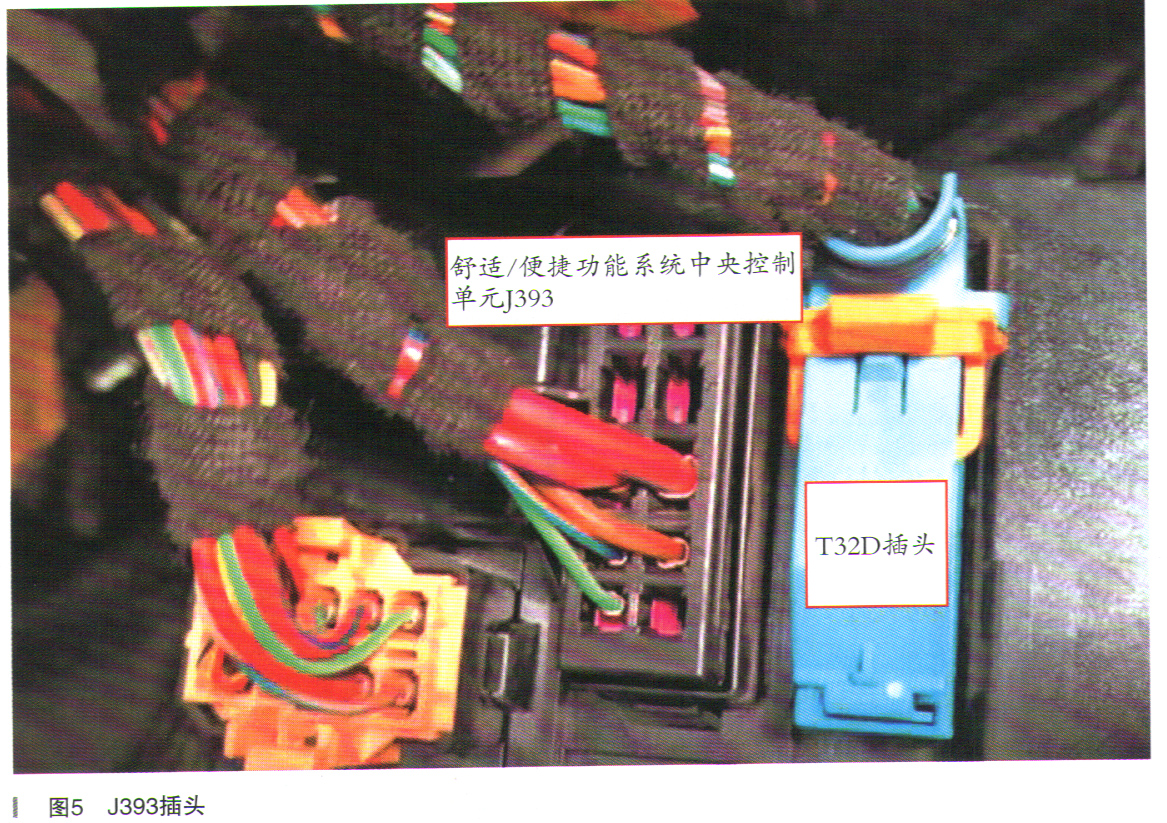

    制动灯开关正常,J393有与制动灯开关有关的故障码,怀疑制动灯开关信号没有到达J393。查看电路图,制动灯开关的3脚与J393的T32d/20脚相连,给J393提供制动信号。在行李箱右侧找到J393,插头如图5所示。拔下T32d插头,测量T32d/20电压,未踩下制动踏板时电压为2.8V,踩下制动踏板时电压为11.8V,正常。信号已经到达了J393。
