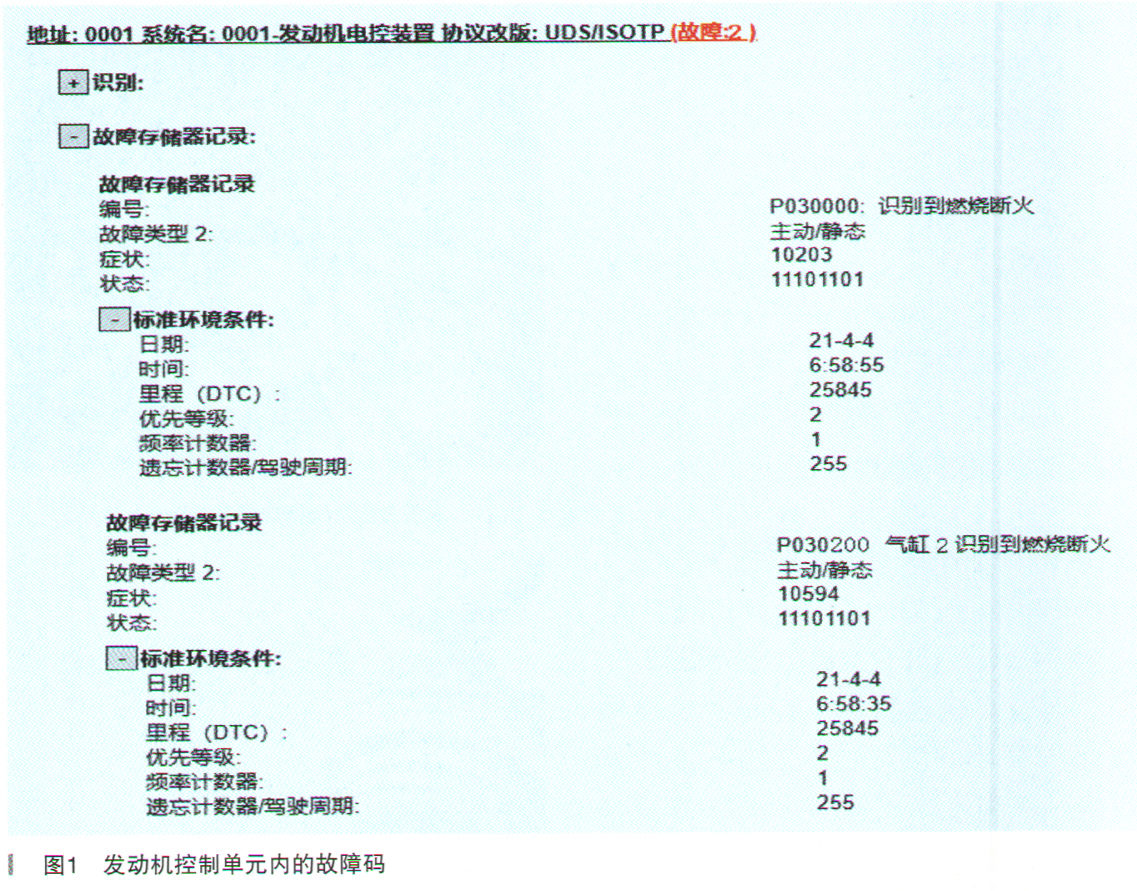

故障诊断：诊断仪检查在发动机控制单元内有故障码“P030000:识别到燃烧断火主动／静态”和“P030200：气缸2识别到燃烧断火主动／静态”，如图1所示。

    用诊断仪读取失火数据块，发现2缸每1000转的失火次数高达97次，说明这是一个真实故障且属于典型的单缸失火。单缸失火故障原因可能有喷油器、点火线圈、火花塞以及2缸气缸压力等。根据我们传统的诊断思路一般是对调可疑部件到其他气缸，从故障转移来判定故障原因是什么。

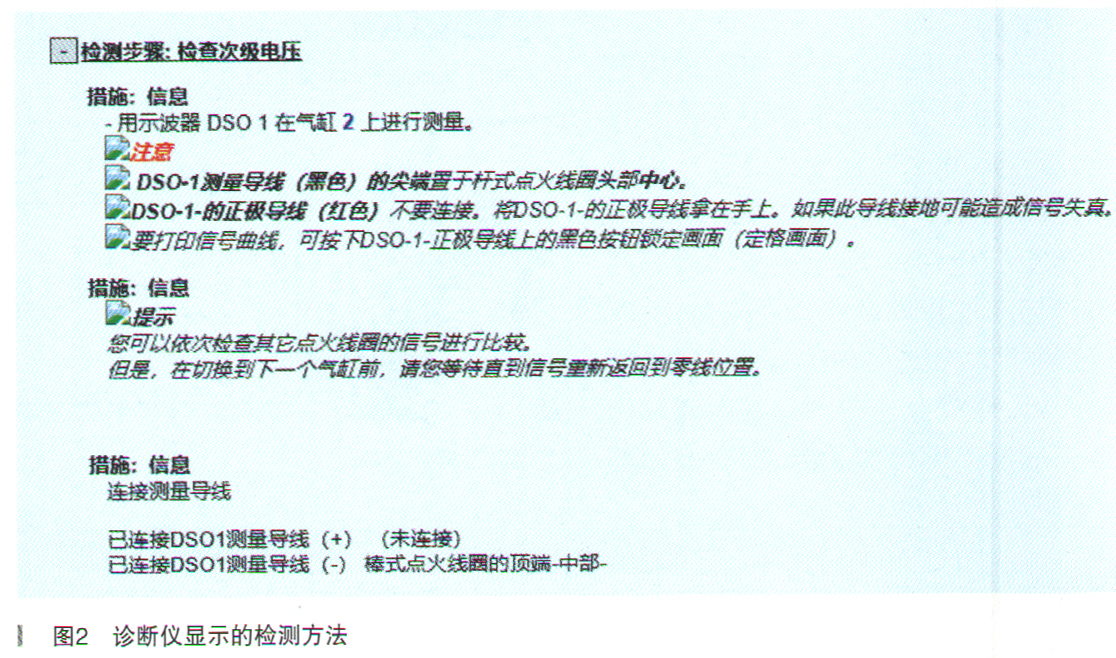

    本次排除过程采用了诊断仪生成的测试计划。根据测试计划启动发动机并且直接将示波器的黑色表笔放在点火线圈顶部，而红色表笔则拿在手里不做任何连接。然后通过按压红色表笔上的按钮来静止波形显示画面，然后比对波形有无异常，如图2所示。

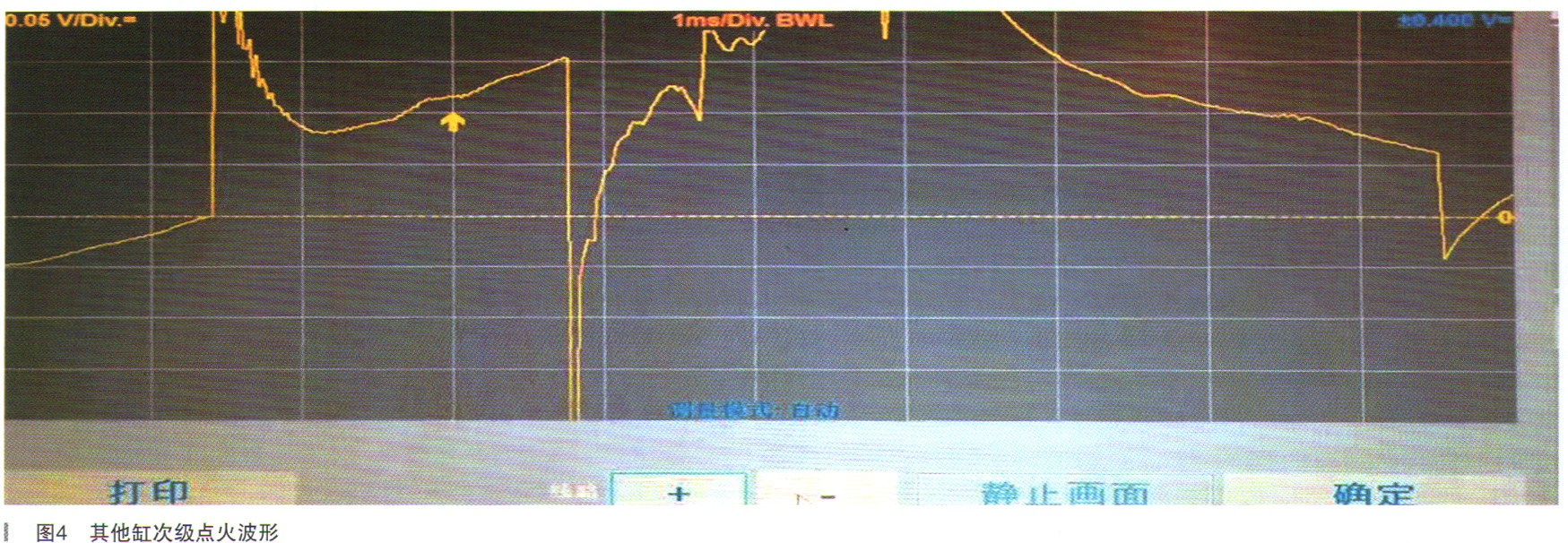

    经过几次反复定格检查发现2缸波形只有一条向上的曲线极少跳动，如图3所示，而其他缸波形曲线则来回跳动，如图4所示。
