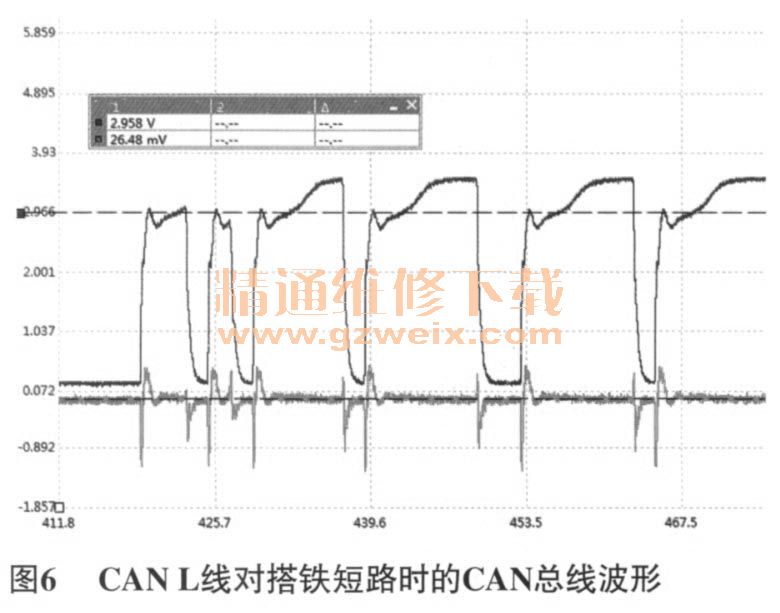

1）CAN L线或 CAN H线对搭铁短路，CAN H线和CANL线的电压更接近0v的是故障源。图6为CAN L线对搭铁短路时的CAN总线波形。

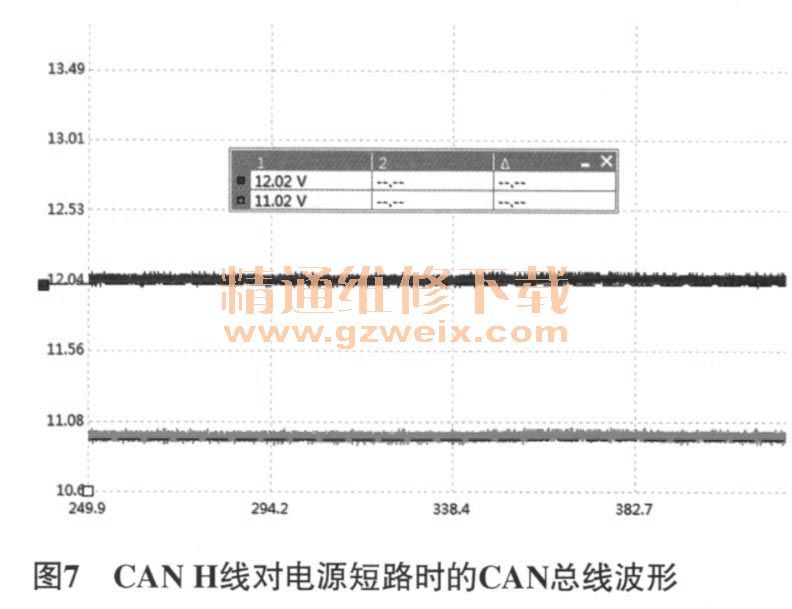

    2） CAN 1.线或CAN H线对电源短路，CAN H线和CANL线的电压更接近蓄电池电压的是故障源。图7为CAN H线对电源短路时的CAN总线波形。

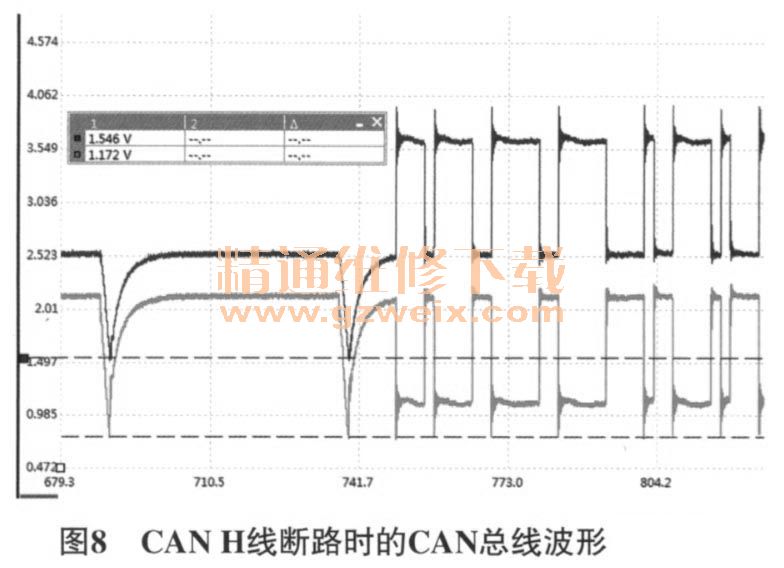

    3） CAN H线断路，波形有时正常，有时下翻。图8为CAN H线断路时的CAN总线波形。

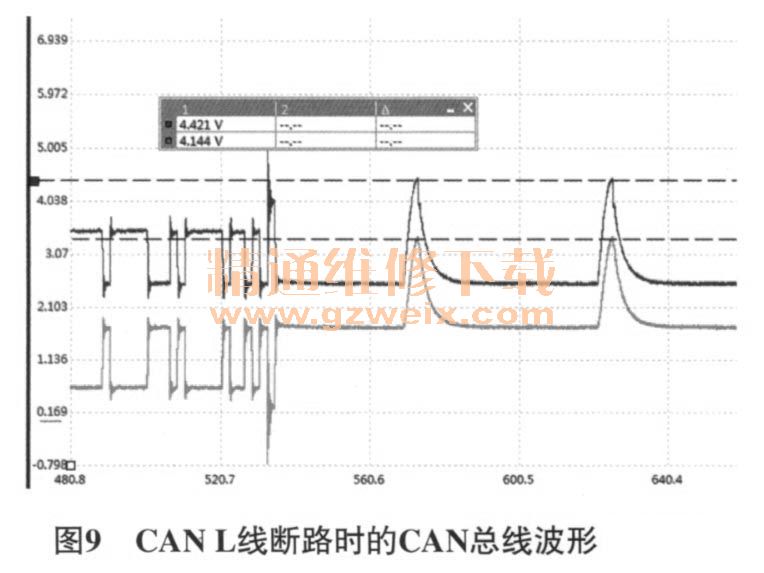

    4）CANL线断路，波形有时正常，有时上翻。图9为CANL线断路时的CAN总线波形。


相关资料：2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
