2010年奥迪Q5改良型车门骨架的装配说明
来源:本站整理  作者:佚名  2018-04-17 09:17:09



用户陈述/服务站结论
有关奥迪 Q5 前车门上改良骨架的装配说明
技术背景
截至 2010 年底,奥迪 Q5 的前车门玻璃厚度由 3.85 mm 增加为 4.85 mm。 调整后,2011 年款前的车型会有多种不同的结构状态,可能与电子备件目录系统不相符。 首先改良车门骨架,在此还要在车窗升降器机械机构的上部螺栓连接点处压印标记。 自使用改良型骨架起,安装车窗升降器机械机构8R0 837 461/462E 以及较薄的车门玻璃,另外还要在车窗升降器机械机构的上部螺栓连接点处安装间隔垫圈。 自车辆识别号 WAUZZZ8R*AA113528 起,安装厚度为 4.85 mm 的车门玻璃,同时还要安装车窗升降器机械机构 8R0 837 461/462D。

自批量使用改良型车门起,原厂备件库仅提供玻璃厚度为 4.85 mm 且带压印标记 8R0 831 051/052C的车门!
生产线解决方案
将带压印标记 8R0 831 051/052C 的改良型车门逐步用于车辆识别号为 WAUZZZ8R*AA103926 的车辆的左前车门以及车辆识别号为 WAUZZZ8R*AA107598 的车辆的右前车门。
各种车型的车门骨架结构可能有所不同。
自 2010 年第 21 周起,在车辆识别号为 WAUZZZ8R*AA113528 的车辆上使用厚度为 4.85 mm 的车门玻璃。
售后服务解决方案
更换在 2010 年第 16 周前生产的、车辆识别号在 WAUZZZ8R*AA103926 之前的车辆的车门:

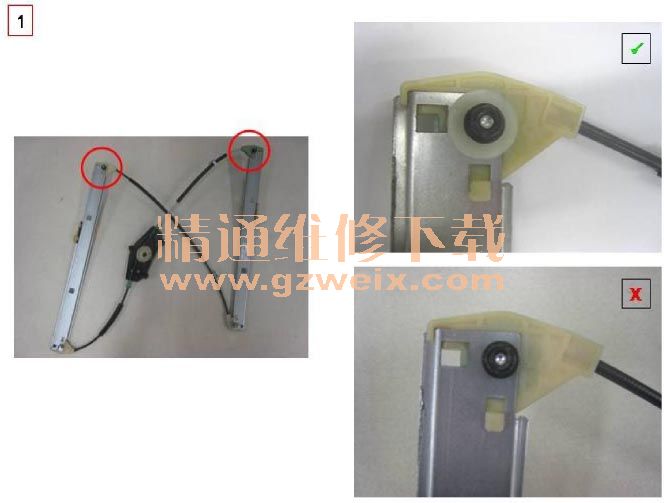

对于 2010 年第 16 周前生产的、车辆识别号为 WAUZZZ8R*AA103926 且装有索引号为 C 的车门的车辆,在安装旧的车窗升降器机械机构时,还必须在上部螺栓拧紧点(图 1)处安装一个间隔垫圈 8K0837 779。 为此请松开上部螺栓拧紧点上现有的螺母,并将间隔垫圈插到螺栓上,然后重新装上螺母。将车窗升降器装入车门时请注意,间隔垫圈应位于车窗升降器机械机构和钢板之间。

如果未安装间隔垫圈,则会导致车窗升降器系统的功能受限!
自 2010 年第 16 周起生产的、车辆识别号在 WAUZZZ8R*AA103926 至 WAUZZZZ8R*AA107598 之间的车辆:
带车窗升降器的前车门左右两侧的结构状态可能有所不同。
车辆状态:

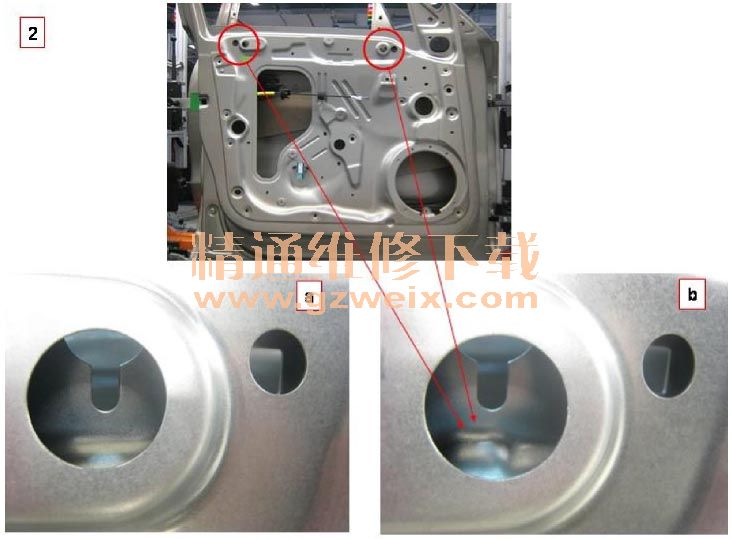

索引号为 B 的未带压印标记(图 2a)的旧骨架车门 + 索引号为 B 的车窗升降器机械机构 + 厚度为3.85 mm 的车门玻璃 + 索引号为 F 的车窗导向槽。
