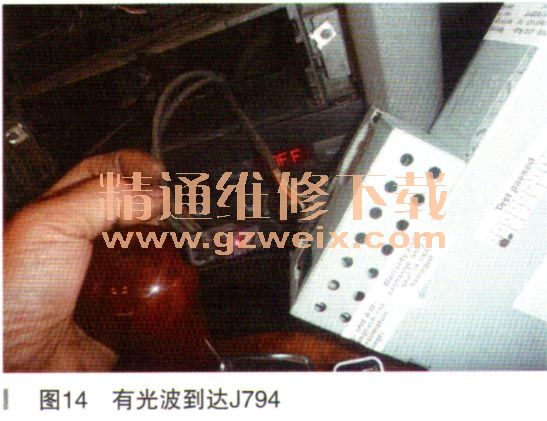

在脱开的控制单元J525光纤连接器上，用手机照射连接器内光纤端子，在控制单元J794光纤连接器处看到有光波到达J794光纤连接器（如图14所示）。

    脱开收音机R光纤连接器，用手机照射连接器内光纤端子，在音响控制单元J525光纤连接器处有红色光波。检查结果各个控制单元之间的光纤线路没有断路现象，光纤线路导通良好。
    ③检查信息电子设备控制单元J794、收音机R、音响控制单元J525的发射或接收器控制单元故障。
    检查控制单元J794故障。用专用故障诊断线短接在控制单元J794的光纤连接器上，有光波输出到下一个控制单元，但是显示器黑屏现象无变化。说明信息电子设备控制单元J794无断开故障存在。

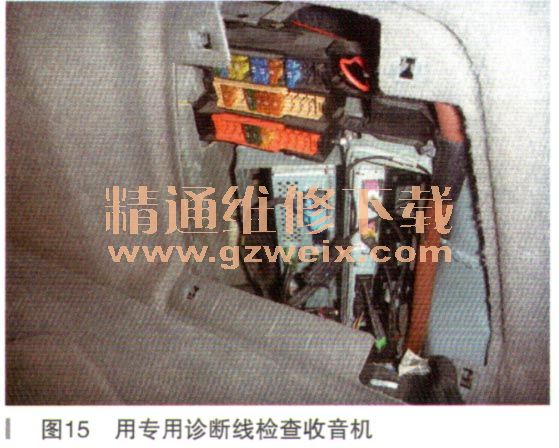

    检查收音机R故障。拔下收音机R光纤连接器，用专用故障诊断线短接在收音机R连接器上（如图15所示），显示器依旧黑屏没有反应。说明收音机R控制单元正常，无断开故障存在。

    检查音响控制单元J525故障。拔下音响控制单元J525光纤连接器，用专用故障诊断线短接时，观察显示器可以正常显示了，MOST BUS系统恢复了正常。

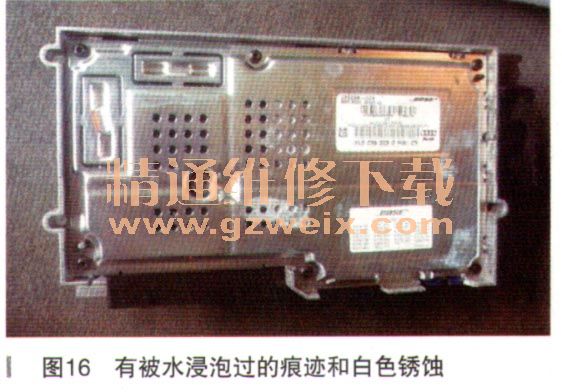

    再仔细检杳音响控制单元J525，发现朝下的一面有被水浸泡过的痕迹和白色的锈蚀（如图16所示），水或潮湿使音响控制单元J525内部产生短路，从而损坏音响控制单元J525，使整个多媒体交互系统MMI MOST总线环路断开，出现黑屏且无法工作。

    故障排除：更换音响控制单元J525，做好防水保护后，打开显示器开关，屏幕亮了且导航可以工作正常了。音响控制单元J525影响多媒体交互系统MMI无法工作的故障彻底排除。
    故障总结：该车的故障是由于在MOST BUS中的音响控制单元J525内部短路，无法正常工作导致光波信号不能正常传输，造成了MMI系统显示器无法使用。
    MOST BUS中某个控制单元内有断路故障，大众车型则可以用光学替换控制单元VAS6186来替换出现故障的控制单元。在没有光学控制单元VAS6186的情况下，可以用手机的照明功能和故障诊断线代替光学控制单元VAS6186进行断环诊断。在没有专用故障诊断线时，还可以从光纤连接器中取出其中一条光纤导线，直接对接到另一条光纤导线上，代替专用故障诊断线来检查确认故障部位，也非常方便决捷。
