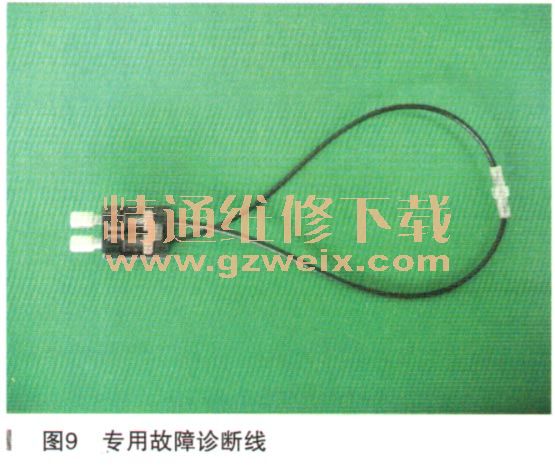

要确定环路断开的位置就必须实施环路断开故障诊断，环路断开故障检查是诊断故障的关键步骤。因在环路断开时在MOST BUS中不可能进行数据传输，故环路断开故障诊断需要在“故障诊断线”（如图9所示）的帮助下进行工作。
根据MOST总线的结构可知，在MOST BUS多媒体系统中每个控制单元以星形布局的形式相连，网关通过故障诊断线路发射脉冲到各控制单元，所有的控制单元在光纤导体（FOT发射单元）的帮助下发射检测光波信号。如果系统无法开机，说明光纤系统中的某个控制单元无法正常工作或各控制单元间的光纤出现了断路、破损等情况使光纤环路不能形成回路。
通过上述分析和检测到的光纤环路断路的故障记录，对MMI系统主要的控制单元进行如下检查：
①检查信息电子设备1控制单元J794、收音机R和音响控制单元J525等电源供电故障。
检查控制单元J794供电情况。拆下控制单元J794（如图10所示），测量供电端子有12V供电，检查连接器端子无损坏或接触不良现象。
检查收音机R供电情况。检查收音机R控制单元连接器连接牢固，检查连接器端子无接触不良现象，供电正常。

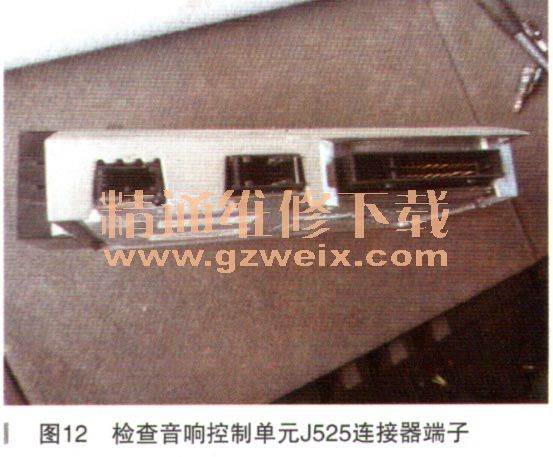

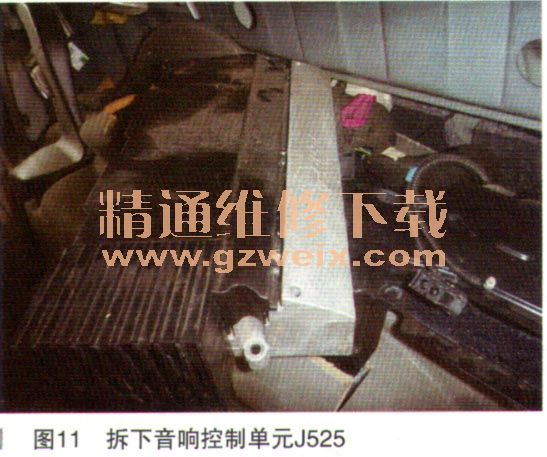

检查音响控制单元J525供电情况。拆下后备箱的右后衬板，检查音响控制单元J525（如图11所示）的线路连接器连接牢固，拆下连接器检查各个端子都无弯曲、退出或损坏现象（如图12所示），有12V供电。
②检查控制单元J794、收音机R、音响控制单元J525等各控制单元之间的光波导体中断故障。

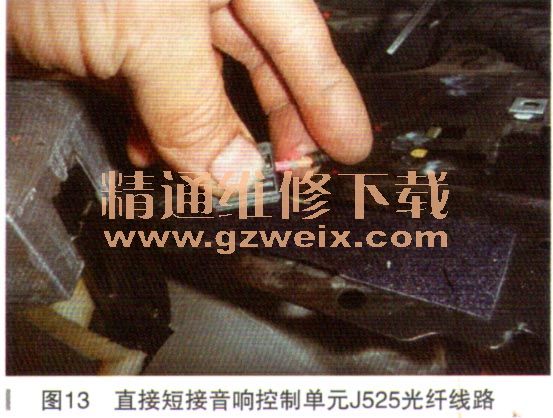

脱开控制单元J794光纤连接器，用手机照明功能，照射控制单元J794光纤连接器侧的端子，在音响控制单元J525的光纤连接器处看到有红色光波传过来（如图13所示）。
