奥迪Q5 SUV全景天窗异响
来源:汽车维修技师  作者:佚名  2015-11-20 10:55:19

    一辆行驶里程约2.5万km的奥迪Q5 SUV。该车全景天窗异响。
    故障诊断:
    (1)一般打开天窗或上翻天窗异响就消失,从此点说明可能的故障点:玻璃与车顶接触轨道,挡风网;另外,车身内部的固定脚问题基本就可以排除在外。
    (2)关闭有异响,关闭与打开状态下其中玻璃、挡风网、机械组件的状态发生变化。
    (3)玻璃与车顶的接触都是有橡胶间隔的,从声响上判断可能性较小。
    (4)取下挡风网会有明显的变化。

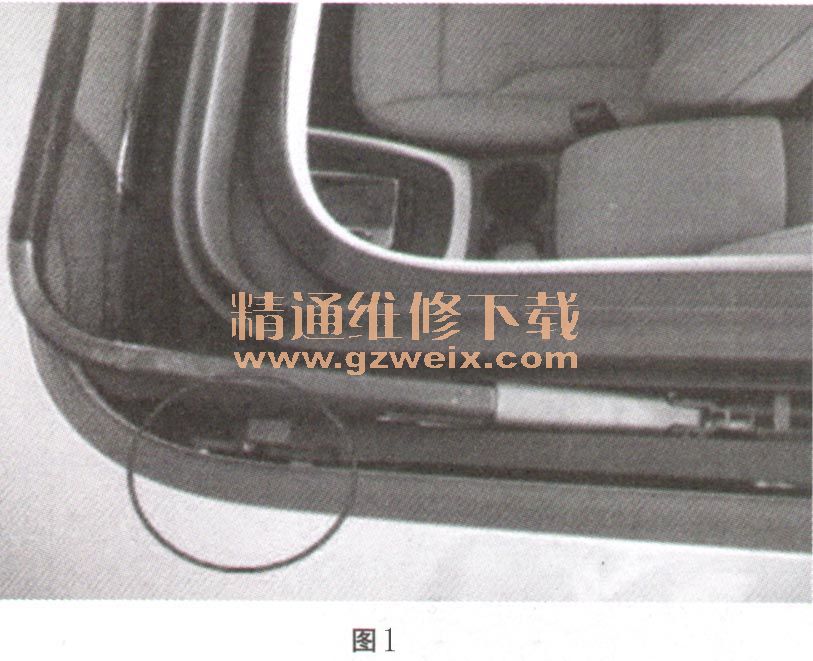

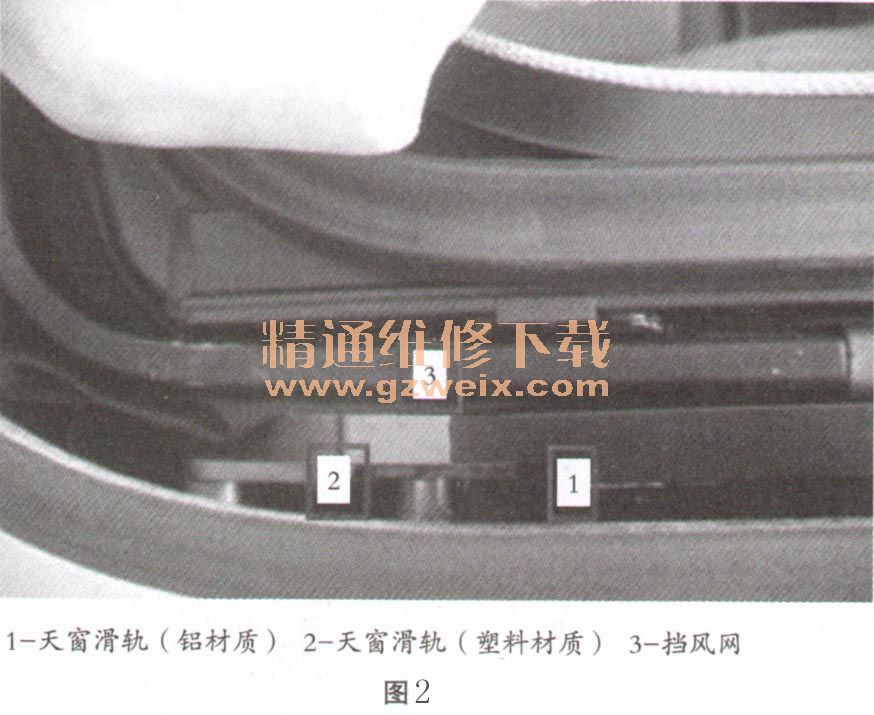

    (5)上翻天窗,只有轨道发生了变化,但异响基本上不出现。问题根本还是在轨道上,图1、图2说明异响部位。



    滑轨由天窗滑轨(铝材质)和天窗滑轨(塑料材质)组合而成,同时天窗滑轨(塑料材质)是塑料材质且是两瓣分体组合而成的,其中圈标识处是类似于定位的连接件(如图3所示),在车身发生扭动时会有轴向移动,会发出“咯咯”声,再通过玻璃放大。另外,挡风网离天窗滑轨(塑料材质)处紧贴着,所以更容易发现位移异响。

    故障排除:(1)在标记处(如图4所示)用小自攻螺丝在垂直方向上做固定,用来消除在受车身扭曲及挡风网挤压情况下的轴向位移。

      (2)如果厂方认可建议对此构件做升级。

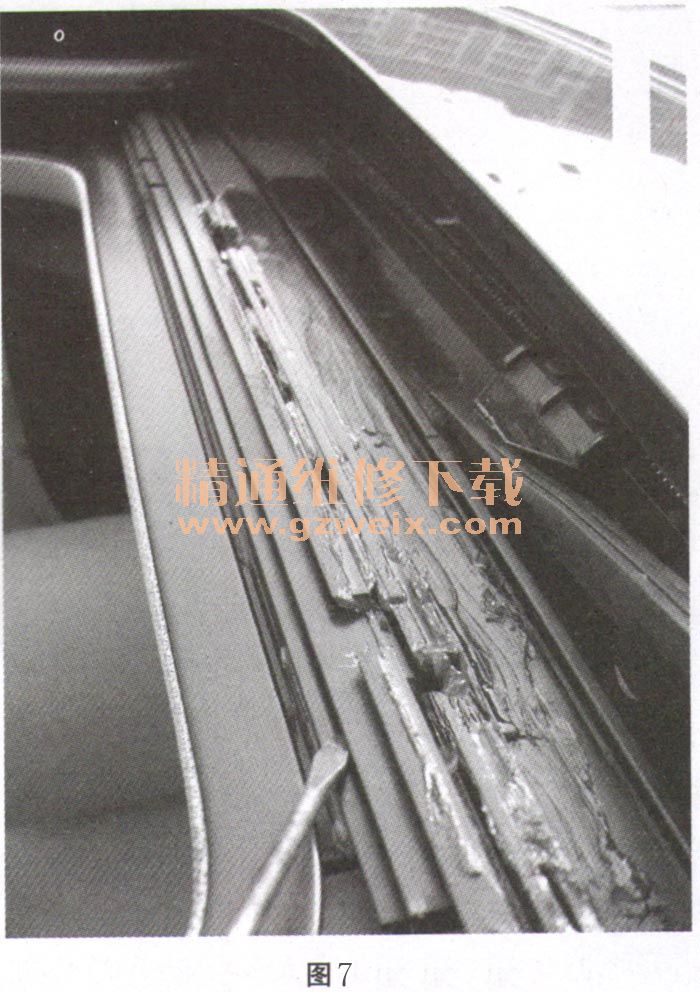

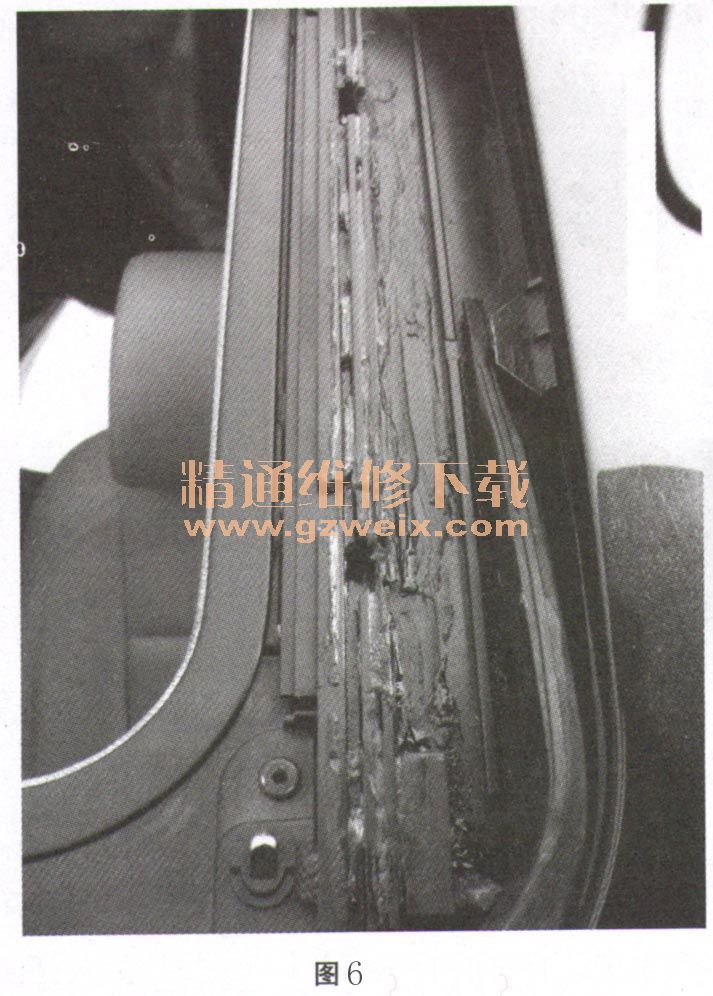

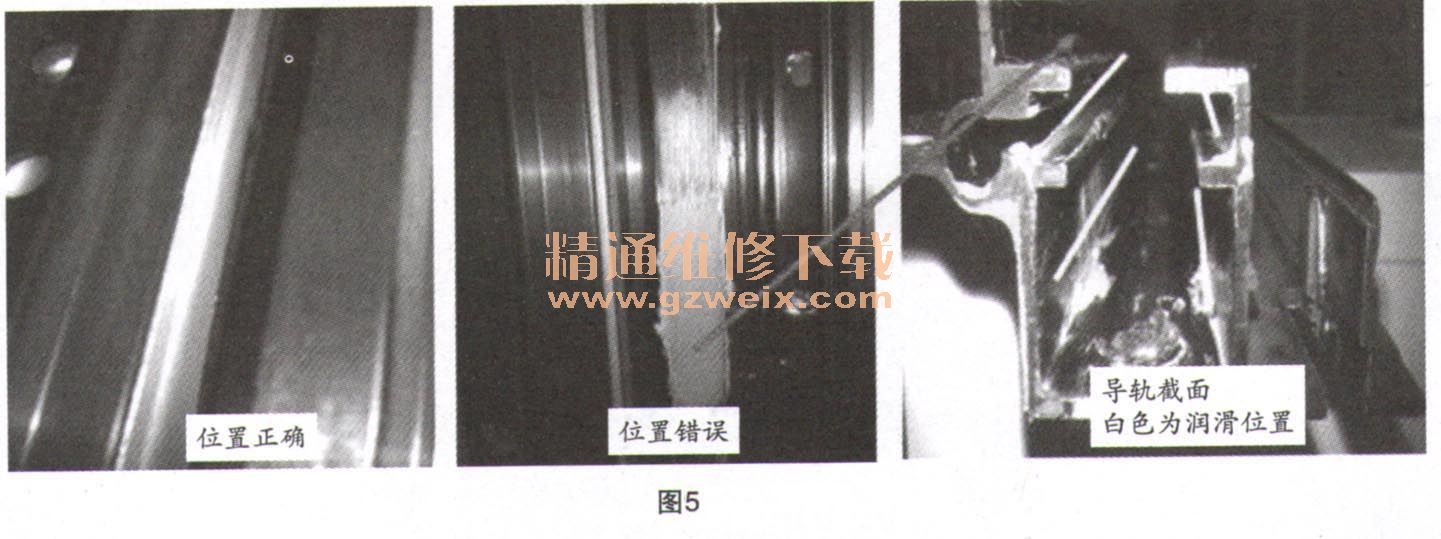

    故障总结:TPI : 2026809/1,导轨润滑位置错误如图5所示。实际案例如图6和图7所示。






    相关资料:2015年奥迪原厂维修信息系统ELSA 5.2

关键词:奥迪Q5
