奥迪A8轿车MMI黑屏检修
来源:汽车维修技师  作者:佚名  2015-10-10 08:58:33

    一辆行驶里程约6万km的2013年奥迪新A8L(D4)轿车。该车前部显示器J685黑屏,屏幕可以正常升降,音乐播放正常,系统5F内有J685失去联系类故障码存在。

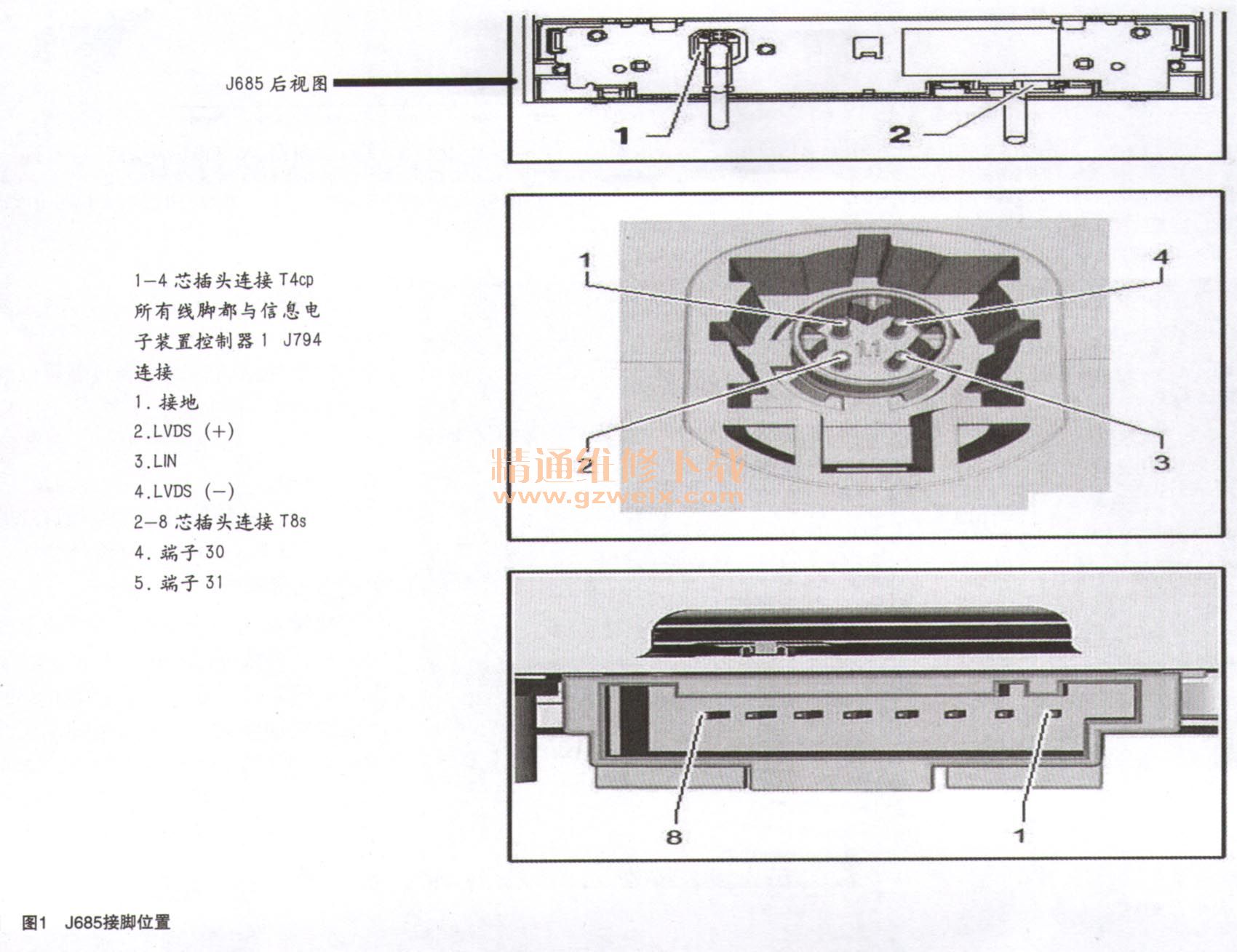

    故障诊断:检修之前,我们有必要了解一下该系统基本结构,新A8(D4)在此处的设计上有别于早期的D3系统,J685是信息系统主控单元J794的子系统,二者经由LIN总线进行信息交换,具体如图1所示。

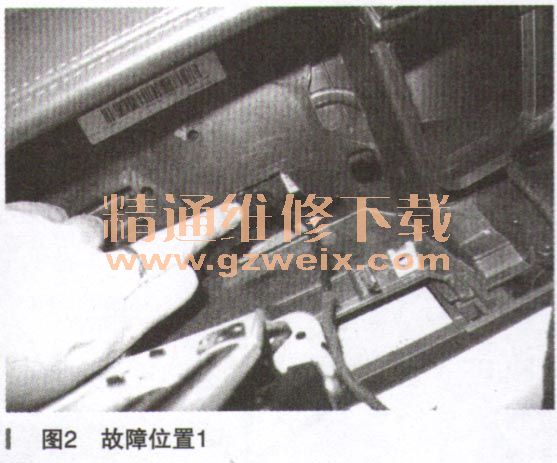

    经由一番周折拆下显示器J685,经检查发现,J685的电源插头T8S的4号和5号接脚线路断路,损坏点如图2所示。

    原来,此处线束装车时存在瑕疵,将线束夹在仪表台框架上,框架的拐弯处较锋利,随着显示器J685的经常升降开合,逐渐磨断,导致上述故障。

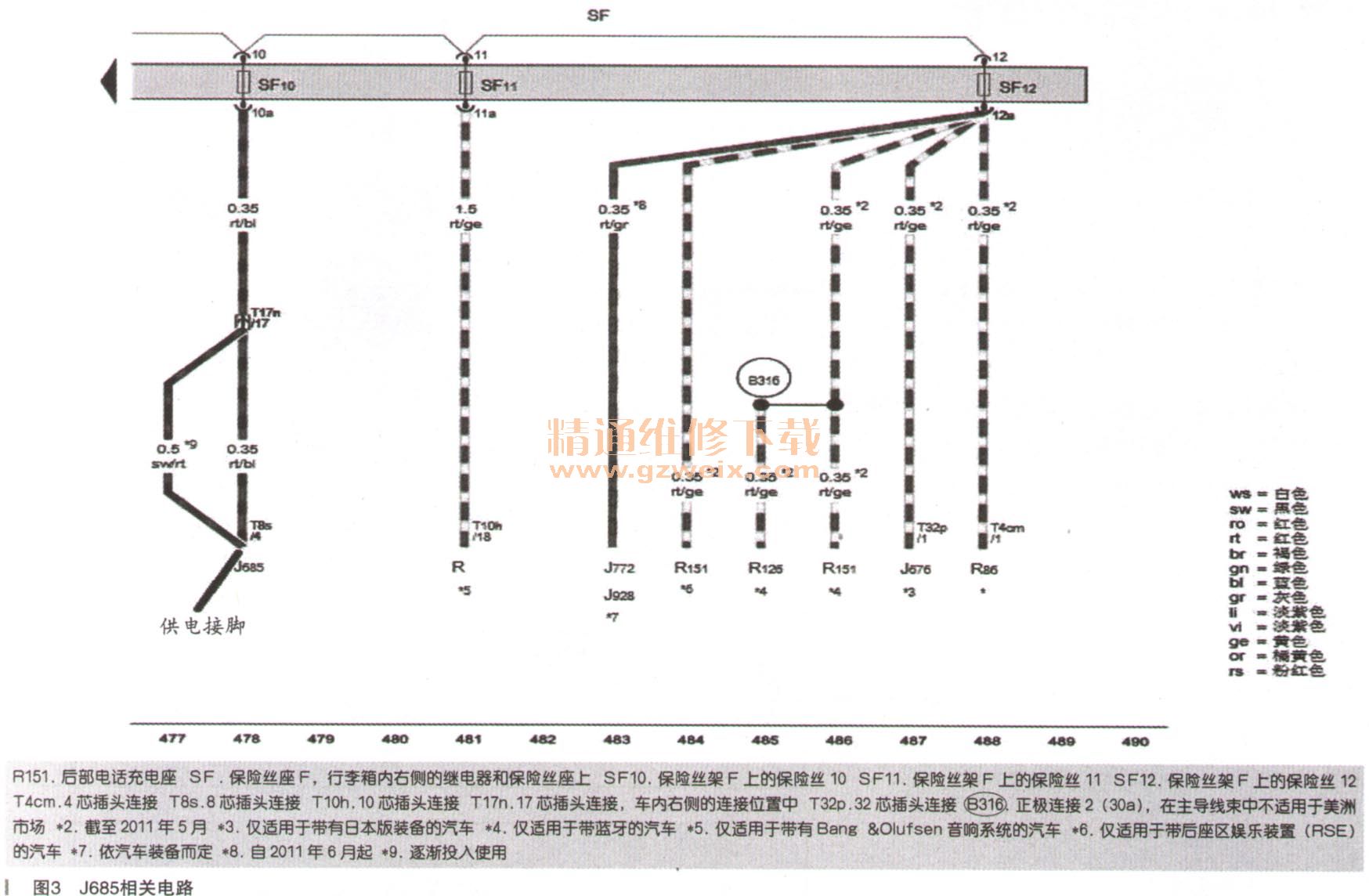

    修复线路后,本以为故障可以解决,但是4号接脚的红蓝色线仍旧没有12V电源,J685仍旧黑屏,线路图如图3所示。

    经查,后备箱内的保险丝盒SF的6号棕色支架的10号5A保险丝烧坏,更换后故障排除(如图4所示)。

    故障总结:随着新A8行驶里程的加长,该故障已经出现多例,除了上述的因素外,还有一点就是J685的电源线束韧性太差,线束内的铜质线芯较粗,随着J685的升降开合,逐步疲劳折断,经过试验,将该处线束用废旧大灯内线束整体替换掉可以永绝后患。
