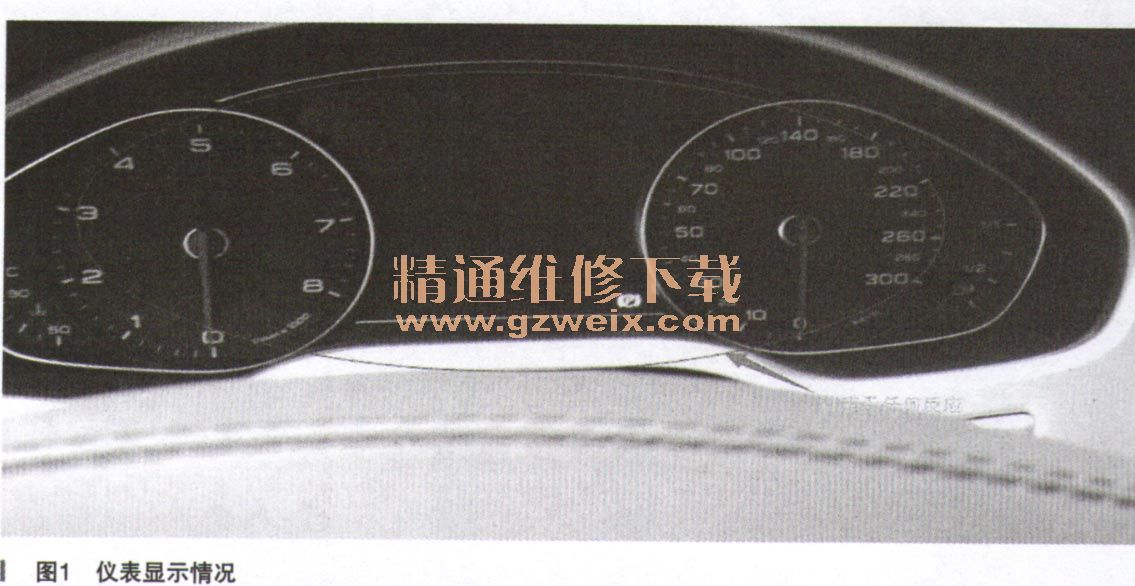

一辆行驶里程约6.5万km，变速器型号为0BK的奥迪A8L 4.5TFSI轿车。该车辆点火开关无法开启，车辆无法启动，如图1所示。

      故障诊断：奥迪A8L采用的是第五代防盗系统，使用了新的防盗系统主控制器J393即该控制单元里集成了智能进人启动控制单元J518的功能，且在该车型上不再安装有点火锁，即仅靠启动／停止按钮就可完成点火开关的打开和启动发动机。当遥控钥匙电池无电或相关进入启动天线存在故障时，可通过应急线圈D2进行应急打开点火开关或启动发动机。
      由于点火开关无法打开，所以诊断仪也无法进入相关系统读取是否有相关故障的记录，如图2所示。

    通过分析，能导致产生此故障及现象的原因有：
    1．车辆钥匙存在相关问题（包括损坏或非该车等）；
    2．车辆蓄电池严重馈电甚至完全没电；
    3．相关的进入及启动天线存在故障，而导致直接使用E408无法打开点火开关；
    4点火开关E408及相关线路存在短路或断路故障，而导致15号线需要打开的信号给不到J393；
    5.15号线继电钧329及其相关输入，输出以及控制线路存在故障；
    6．防盗主控单元J393存在相关故障（包括供电，内部损坏，死机等）。
    1．通过客户得到的信息可知钥匙为该车辆，且也使用该车辆的另外钥匙也同样无法打开点火开关，故可以排除原因“1”。
    2．通过操作娱乐系统按键，娱乐系统可以正常工作，没有电池馈电或无电现象，排除原因“2”。
    3．由点火开关E408的工作原理及无点火锁系统的工作原理可知，当其相关信号天线存在故障时，可使用应急感应线圈D2进行应急启动车辆。而使用应急措施故障依旧，排除原因“3”。

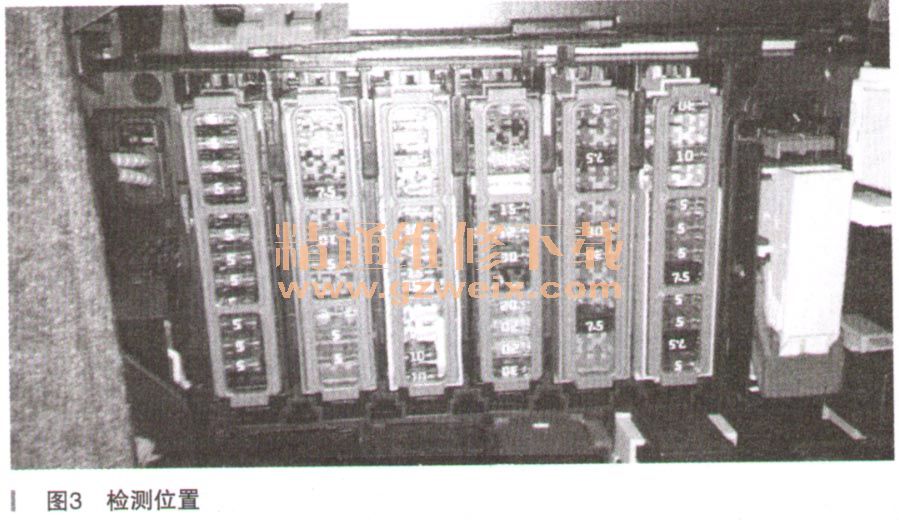

    4．检查J393与E408的连接线路以及相关供电及搭铁均正常，如图3所示。且尝试断开车辆蓄电池重新连接上后也无果。检查J329无异常且相关输入、输出及J393的控制线路也均正常。尝试短接J329的输入和输出端，但是发现仪表还是无反应，难道是其他系统还有故障？故障排除受阻。

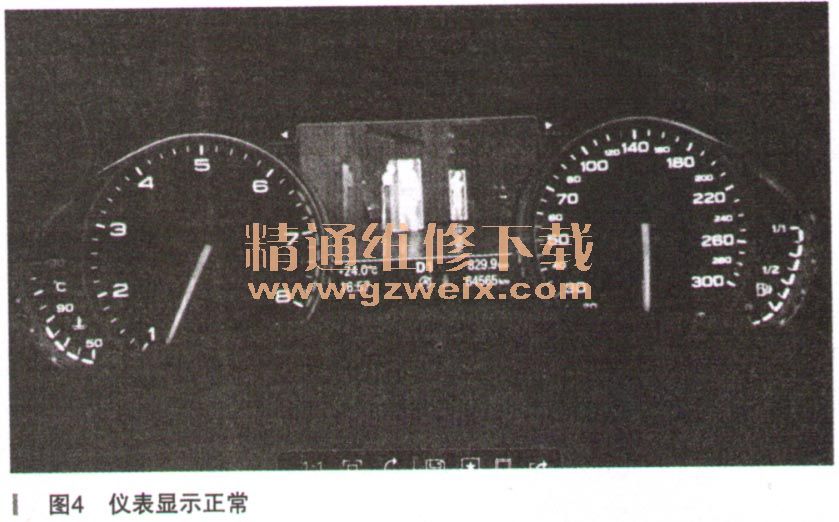

    5．从原因分析来看剩下的就只有J393了，而相关供电及线路都正常，只有是控制单元内部损坏或者死机了。尝试拔掉J393所有连接插头1min重新连接上后，能顺利打开点火开关顺利着车一切正常，如图4所示。

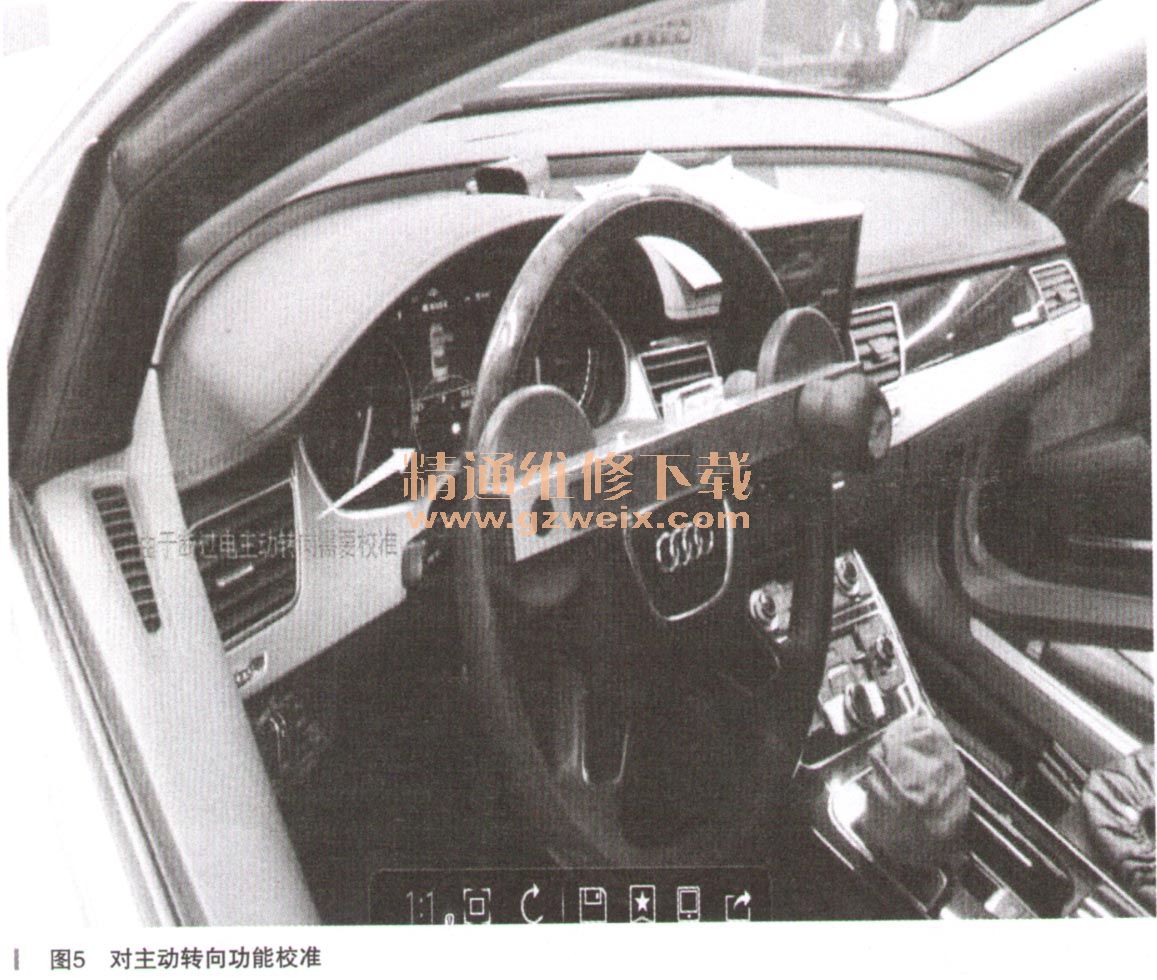

    故障排作：对其防盗主控制单元进行断电恢复后，点火开关打开及发动机启动一切正常，由于对其车辆断过电需要对主动转向功能进行校准，如图5所示。回访用户故障不再出现。
