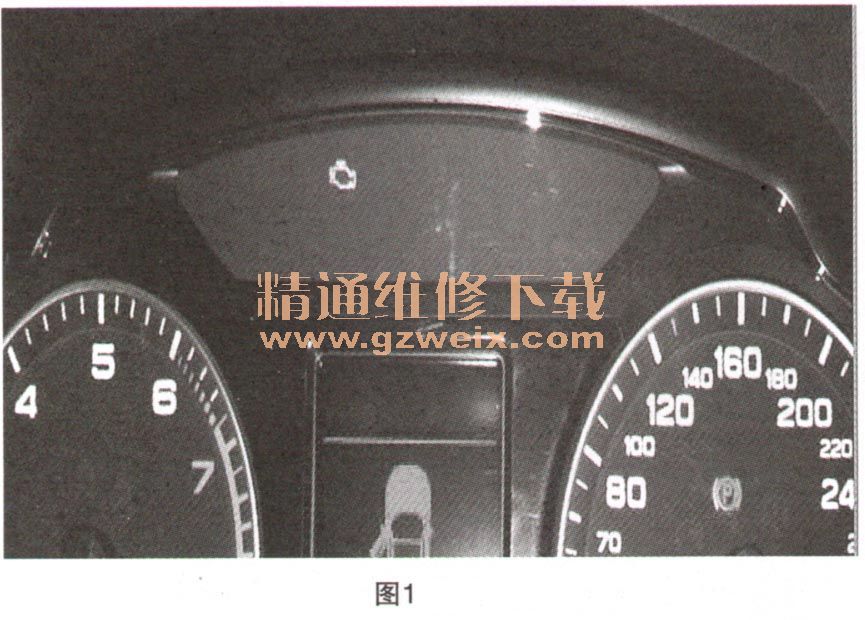

一辆行驶里程约2.5万km的2011年奥迪Q5。该车辆在启动过程中组合仪表上发动机故障警报灯报警，如图1所示。

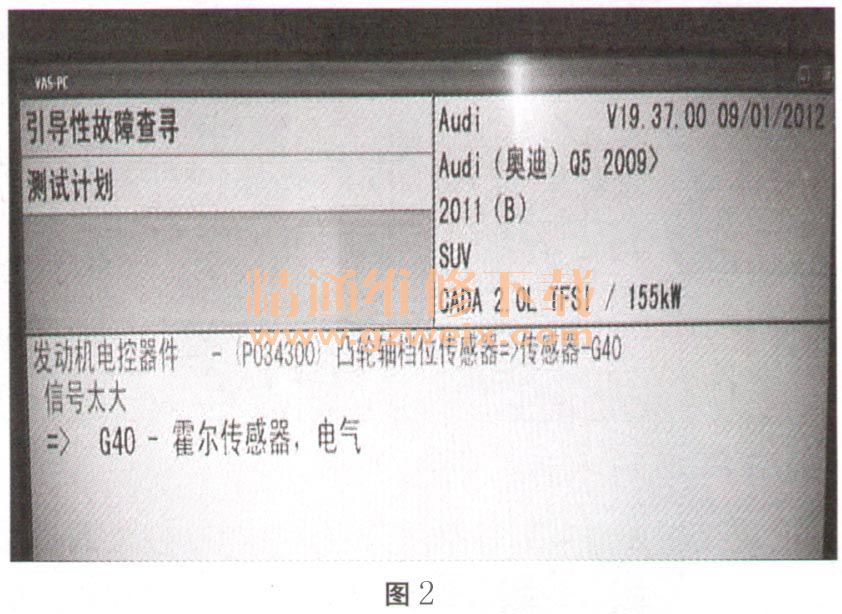

    故障诊断：（1）用VAS5052A导航检查：发动机控制单元记录“凸轮轴挡位传感器一信号太大；G40-霍尔传感器，电气”故障，如图2所示。

   （2）在故障存储器中有：因为故障只是静态出现，持久性的，分析有可能是凸轮轴传感器故障，也有可能是相关线路故障，也有可能是发动机控制单元故障等。
   （3）通过故障现象和VAS5052A提示分析检查，凸轮轴传感器没有发现任何异常问题。再根据VAS5052A的导航和线路图检查发动机线束，在检查到从发动机控制单元到凸轮轴传感器之间的线路时，发现到凸轮轴传感器的电源信号没有，由此清理凸轮轴电源信号线路，发现在发动机舱的凸轮轴下方线路有一点损坏痕迹，如图3所示。

    故障排除：通过对发动机凸轮轴传感器线束处理，用VAS5052A删除故障后试车一切恢复正常。
