一辆行驶里程约1.4万km的进口奥迪Q5 2.0T SUV。该车右后转向灯不起作用。
    故障诊断：（1）VAS5052A读取故障码显示右后转向灯对地短路。
   （2）读取数据流显示开关正常，执行元件诊断右后转向灯没有，其他功能正常。

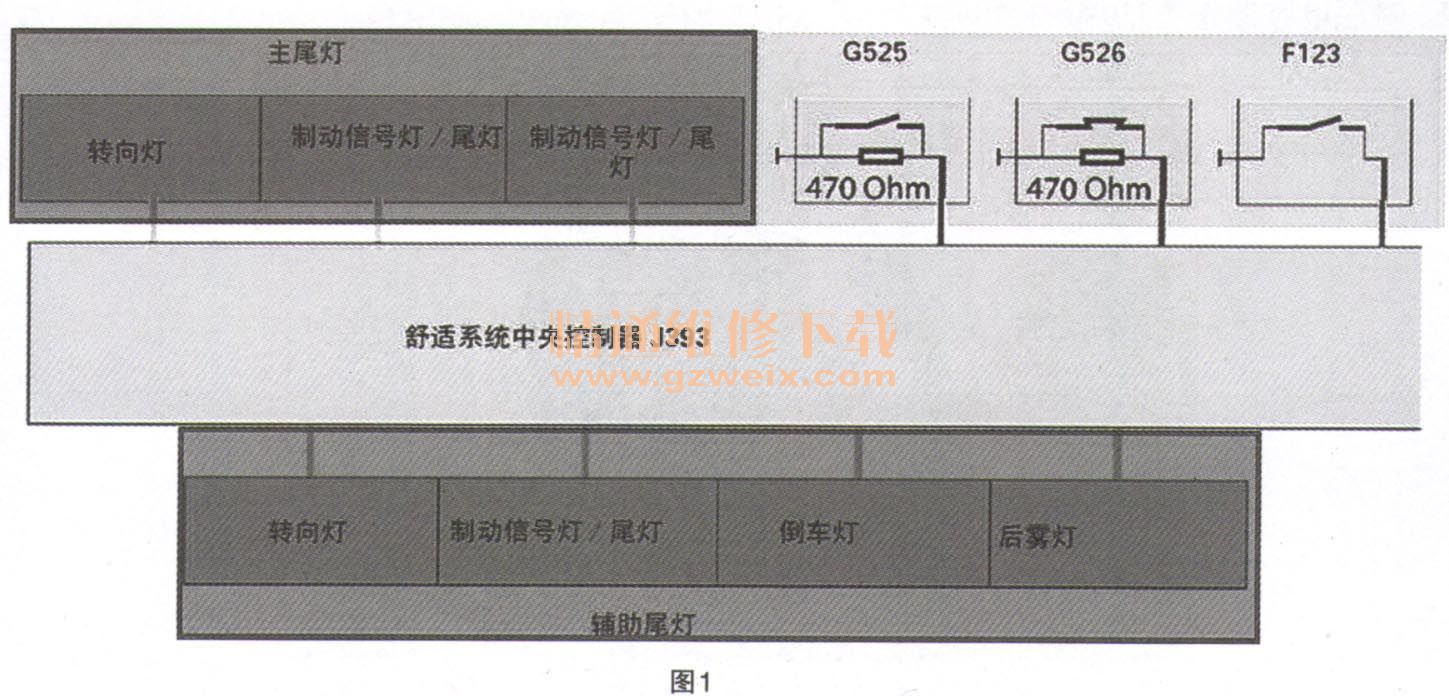

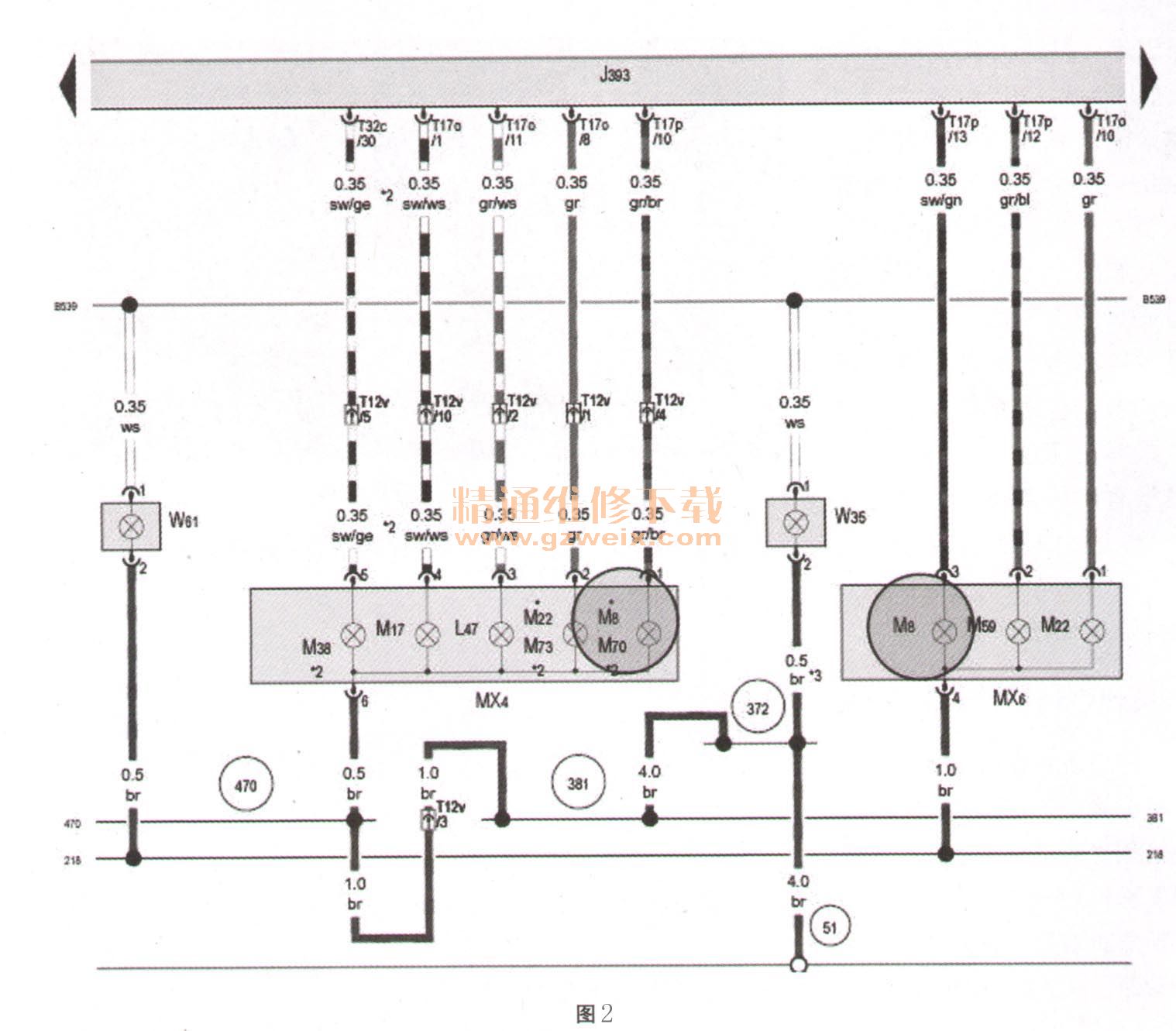

   （3）检查J393到右后转向灯的线路（如图1和图2所示）正常接通，此车高配带LED的尾灯，于是调换一右后尾灯，右后转向灯还是不起作用。



   （4）因为J393是右后转向灯功能执行的主控制单元，于是更换一J393舒适系统控制单元，进行相关的编码匹配正常后，打开转向灯开关发现右后转向灯可以正常使用了。打开后备箱把车主后备箱东西放回去，关上后备箱盖准备交车时发现右后转向灯又不起作用了。
   （5）多次试验发现每次重新编码匹配J393后，右后转向灯都可以使用，但是只要一开关后备箱盖，进行转向灯切换后，右后转向灯就不起作用了。分析故障发生可能跟开关后备箱盖有关，再次检查线路。
   （6）万用表检查J393到右后转向灯M8的线路，显示通路正常。
   （7）拆开后备箱盖盖板，开关后备箱观察相关线束情况，仔细观察发现线束有地方破皮了（如图3所示），对照电路图正是J393到右转向灯的黑绿色线破皮。

    故障排除：处理线束并重新固定好线束。
    相关资料：2014年最新奥迪原厂维修信息系统ELSA 5.1
