一辆行驶里程约5.2万KM的奥迪A6L轿车。用户反映：该车导航失灵（卫星状态为0）。
    故障诊断：
    （1）使用VAS5052读取故障码：导航系统天线（全球卫星定位系统）R50断路。根据故障导航提示从导航天线R50上拔下插头，检查插头是否正确连接，针脚是否腐蚀或弯曲，检查插头是否有机械损坏和腐蚀，未在插头处发现故障部位。

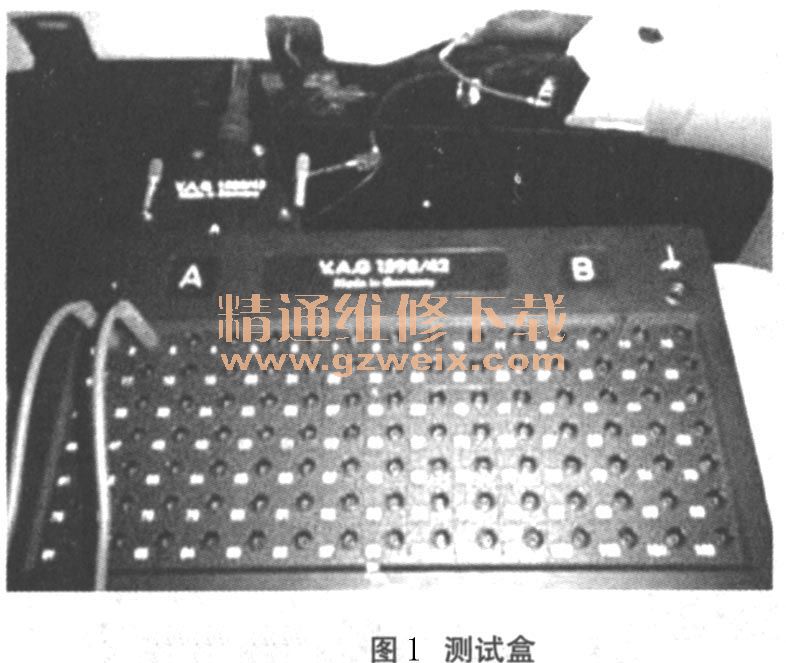

    （2）使用适配器导线VAG1598/43将测试盒VAG1598/42连接至导航系统天线导线上，用跨接导线互连测试盒上的触点1和2，如图1所示。

    1）短接导航系统天线导线的目的，是为了检查信息电子控制单元是否检测到此状态并在故障存储器中记录故障。
    2）读取故障码：导航系统天线R50短路。
    3）由于在导航天线的末端检测到生成的短路，故障发生改变，所以是天线引起的故障。
    4）按照维修手册，更新导航天线R50。
    （3）根据故障导航检测结果更新导航天线R50后，故障依然存在，故障仍然是导航系统天线R50断路。检查至此步令人较困惑的是，主控单元J794、导航天线R50都为新更换的配件，而按照规定方法检查导航的数据线也没检测到异常。由于更换的新件也不能保证没有故障，所以将J794、R50分别装到本站的试驾车上进行测试，结果导航系统工作正常。问题基本锁定在天线上。
    （4）由于原先测试过天线，电阻正常。这次测试天线是否存在虚接，连续晃动天线发现在手套箱内部天线晃到某个位置时故障变偶发。找到一根备用天线插上放大器试车，问题排除但是30分钟后问题再次出现，又一次陷入困惑。
    （5）问题就在天线处，为什么还会出现呢？再次查看电路图，如图2所示，发现天线单元还与车身存在搭铁点（这一点忽视了，刚才只是用天线插上放大器随便放在了车内）。

    （6）重新跨接一根天线并安装好接地点后试车，故障彻底排除。
    故障解决：更换天线。
    故障总结：了解系统控制原理，注意判断细节。
