丰田埃尔法后门有时无法自动开关
来源:本站整理  作者:佚名  2018-09-26 09:21:48

    一辆行驶里程约18万km、搭载2GR发动机的2012年丰田埃尔法多功能商务车。用户反映:该车左后门有时无法自动开关。
    检查分析:维修人员初步观察,没有看出车门有拆卸或维修过的痕迹。手动开启和关闭车门,十分顺畅,而且车门接近关闭位置时,门锁电机也能够正常锁止。检测车身控制单元,没有故障码。

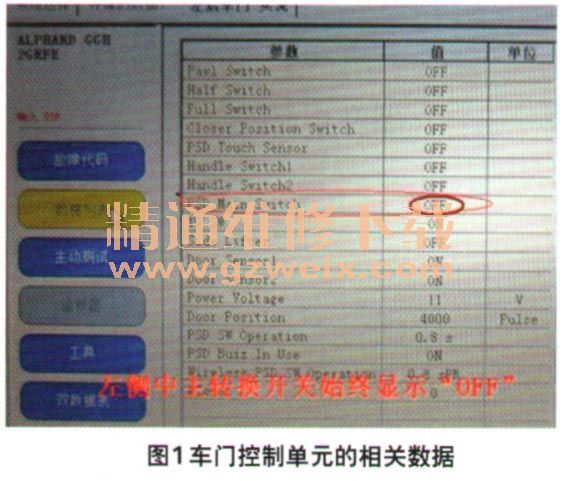

    当故障出现时,读取车身控制单元的数据流,发现当按下左后门的控制开关时,开关始终保持断开状态(图1)。而右后门在按下开关时,其状态立刻变为导通。将左后门的控制开关拆下来检查,没有发现问题,看来是控制单元没有接收该开关的信号。

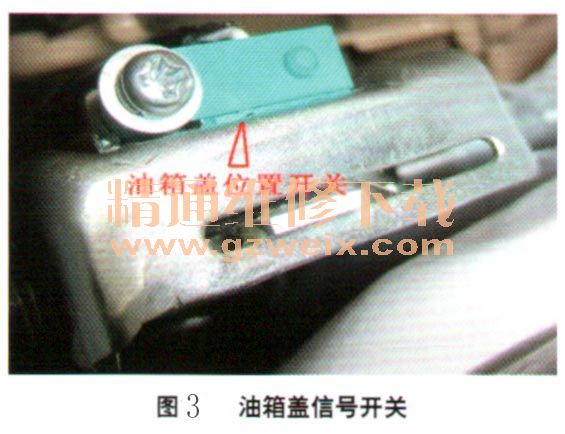

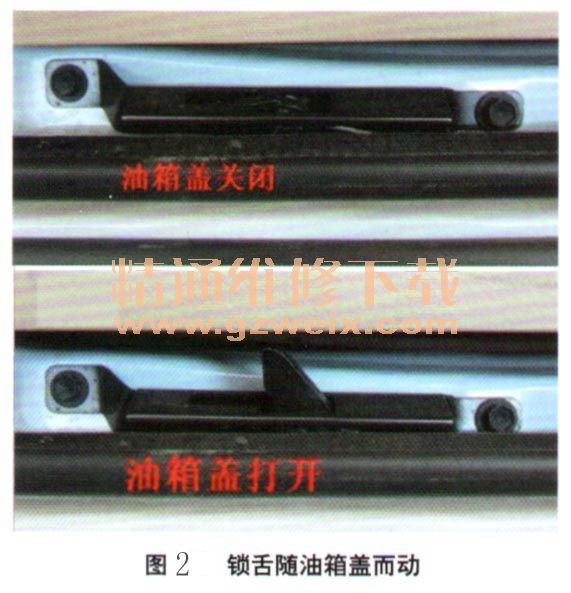

    对比左右后门的结构特点,发现左后门的滑轨中多了一个锁舌(图2),它是油箱盖通过一个拉线来控制的。当油箱盖打开时,锁舌弹起,限制左后门滑动,以免撞击油箱盖。这时即使是手动开门,车门也不能继续向后滑动了。进一步检查发现油箱盖下面还有一个信号开关(图3),观察数据流发现,无论油箱盖打开还是关闭,它始终显示为断开状态。断开插接器后,将2根信号线跨接,左后门控制恢复正常。



    故障排除:更换油箱盖信号开关,试车故障排除。

相关资料:2010丰田埃尔法原厂维修手册(含电路图)
