一辆行驶里程约8万km、搭载1ZR-FE发动机的2009年丰田雅力士。该车出现空调鼓风机不工作的故障。
    故障诊断：接车后试车，将电源模式切换至IG ON状态，旋转鼓风机开关至任一挡位，鼓风机均不工作，此时按下A/C开关，A/C开关指示灯点亮，异常，正常情况下，鼓风机工作后A/C开关指示灯才会点亮。

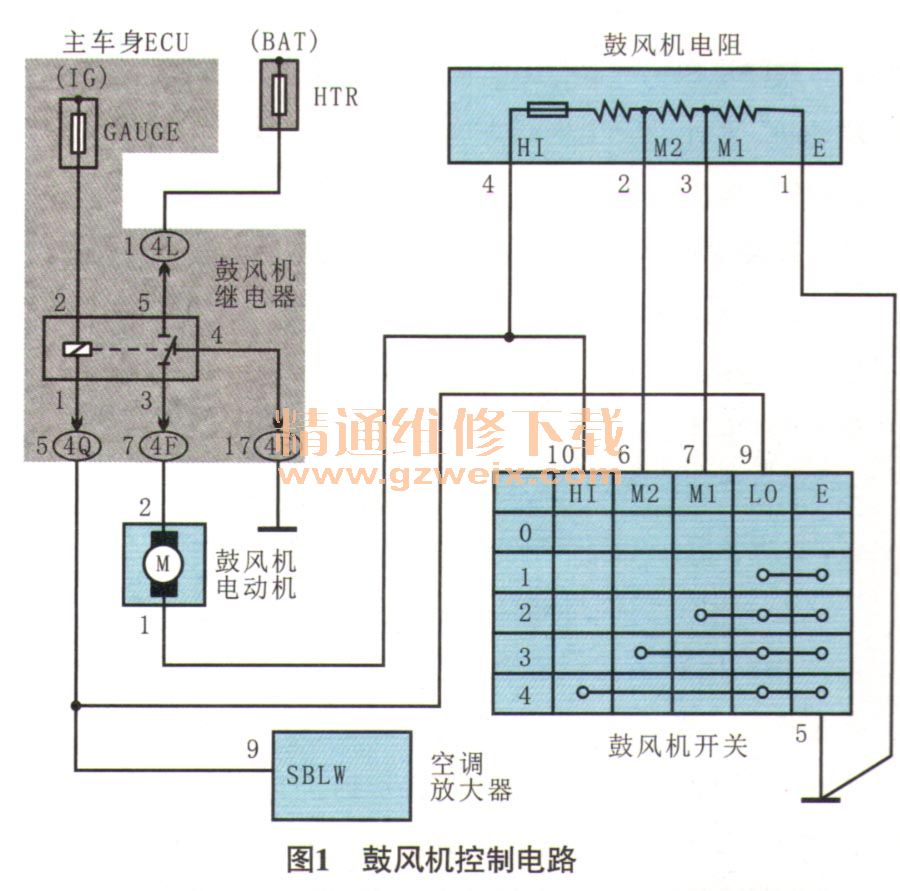

    用故障检测仪检查，空调系统中无故障代码存储。分析该车鼓风机控制电路（图1）可知，接通鼓风机开关，鼓风机继电器吸合，鼓风机运转；鼓风机开关处于不同挡位，串入电路中的鼓风机电阻不同，鼓风机以不同转速运转；接通鼓风机开关时，空调放大器端子9同时接收鼓风机开关请求信号（搭铁信号），此时若按下A/C开关，空调放大器允许点亮A/C开关指示灯，同时控制空调压缩机工作。

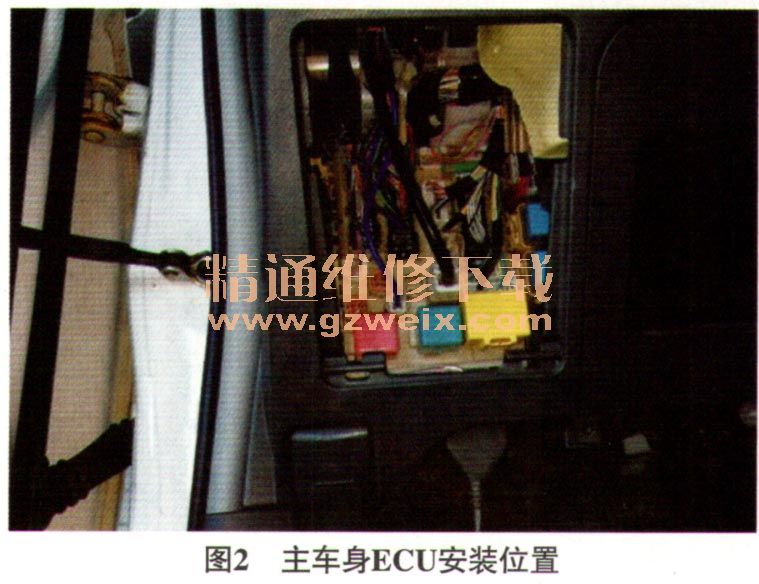

    由于接通鼓风机开关后，按下A/C开关，A/C开关指示灯能够点亮，说明空调放大器能够接收到鼓风机开关请求信号，由此排除鼓风机开关存在故障的可能。查看熔丝GAUGE和熔丝HTR，均未熔断，且供电正常。接着对鼓风机继电器进行检查，发现在接通点火开关的情况下，鼓风机继电器端子2上无供电，这说明熔丝GAUGE与鼓风机继电器端子2间的线路断路。由于此段线路在主车身ECU（图2）内部，只能更换主车身ECU。

    故障排除：更换主车身ECU后试车，鼓风机工作正常，故障排除。
