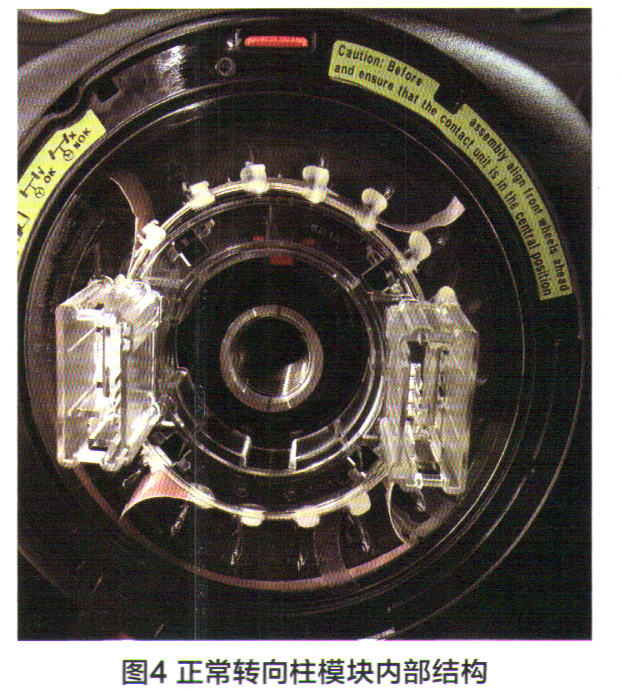

综合上述测量结果分析，推断是A45方向盘的弹簧时钟触点内部断路导致多功能方向盘按键组无法工作。由于A45与N80转向柱模块是集成的，只好更换N80转向柱模块（图4）。更换后试车，各项功能均恢复正常，该车故障被彻底排除。



维修小结：

    本案例中，故障车的故障是由于LIN总线断路所致。遇到这类故障，我们可以先根据故障现象与故障码去理清它们之间的主从关系，然后再进一步测量。如果线路进行测量结果未见异常，我们又该如何判断到底是N80转向柱模块还是N135方向盘电子装置的故障呢？这时候就需要进一步测量N80与N135之间的LIN总线波形了。如LIN总线的波形促动正常，则故障在N135上；反之，则是N80存在故障。具体的诊断原理，这里就不一一展开了。
