奔驰S500轿车空调不制冷
来源:本站收集  作者:佚名  2016-09-24 08:15:34

    一辆行驶里程约15.3万km的2008年奔驰S500轿车。客户反映:该车空调不制冷。
    故障诊断:接车后,启动发动机,接通空调开关,空调出风口吹自然风,空调不制冷,但风速、风向、暖风等功能都正常。连接故障检测仪,读取故障代码,无故障代码存储。

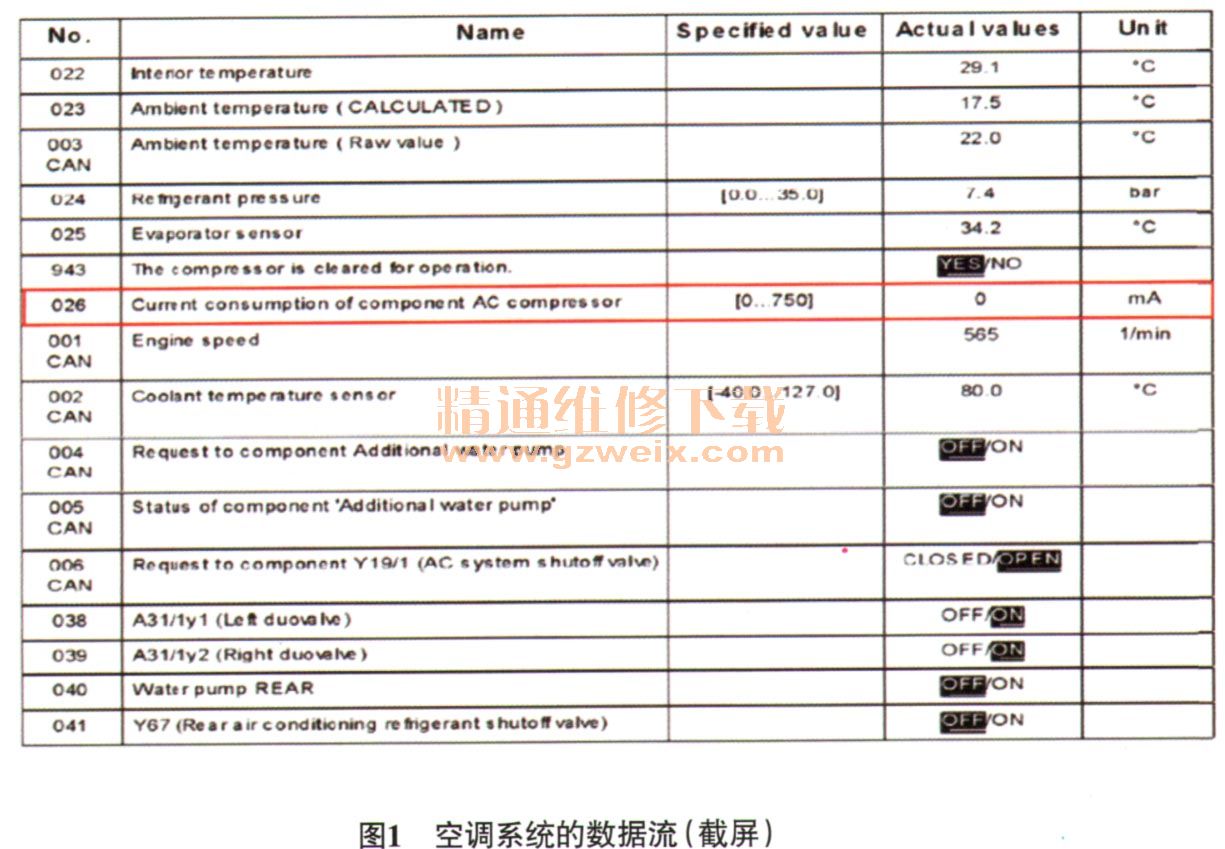

使用制冷剂回收机检查制冷剂压力,高压压力为7.4 bar(1 bar=100 kPa ),低压侧压力为6 bar,均正常。试着对制冷剂进行回收,发现回收了约1 kg的制冷剂,说明不缺少制冷剂。重新加注了适量制冷剂后试车,发现故障依旧。使用DAS读取空调系统的数据流,查看数据流发现在接通空调开关时,空调压缩机的工作电流为0 mA(图1),不正常。试着使用激活功能激活空调压缩机,发现激活的时候工作电流依然为0 mA(图2)。



    根据上述检查,结合故障现象进行分析,怀疑造成该故障的可能原因如下:空调控制单元损坏或软件故障;激活空调压缩机的线路故障;空调压缩机损坏。
    首先对空调控制单元进行软件升级,试车发现故障依旧。对激活空调压缩机的线路进行检查,线路正常。根据空调系统的电路图(图3),检查空调压缩机的控制线路,断开空调控制单元连接器B的端子22,测量该端子与搭铁点电阻,为12.8Ω,正常。拔下空调压缩机与前部信号获取采集模块(N10/1)的连接器X26,测量空调压缩机的端子1和端子2之间的电阻为12.1Ω,正常。测量空调压缩机的端子1和端子2之间的电压,为3V,异常,对其他车辆检查发现发动机怠速时,该电压为10 V。怀疑空调控制单元损坏,试着更换上其他车辆的空调控制单元后试车,空调可以正常制冷了。故障排除更换空调控制单元后试车,故障彻底排除。

关键词:奔驰S500
