友情链接：奔驰M L350车控温杯杯座简介
    奔驰ML350车配有控温杯杯座，属于舒适系统，可根据驾驶人的要求对放入杯座中的杯具进行加热或制冷。控温杯杯座的加热和制冷是利用帕尔帖原理（在金属与半导体接触的情况下，电子由金属进入半导体时，需要克服势垒阻碍，且在进入半导体后的运动也需要能量，所以会发生吸热现象；相反，当电子由半导体进入金属时，就会放出相同的能量）来实现的。
    从控温杯杯座的电路图（图2）可知，控温杯杯座有2个电源和2个搭铁，其内部自带处理器，可根据控温杯杯座开关  （R5/1 S1）发出的信号控制控温杯杯座（R5/1）执行加热／制冷，同时将相应的工作状态通过控温杯杯座背光灯（R5/1e1）和工作指示灯（R5/1e2）显示出相应的颜色。控温杯杯座有2个供电回路，其作用不同，熔丝F148给控温杯杯座供电，而熔丝F145是给控温杯杯座背光灯供电的。

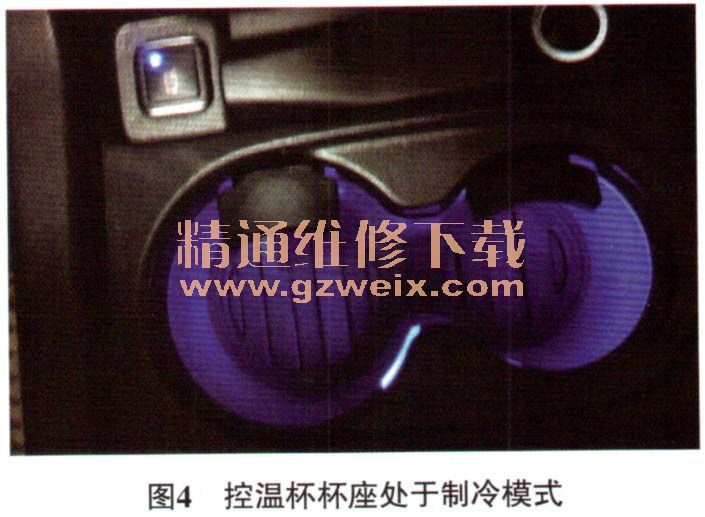

    正常情况下，控温杯杯座的工作模式有制冷和加热两种。当控温杯杯座处于制冷模式时，制冷指示灯点亮，控温杯杯座呈现为蓝色（图4）；当控温杯杯座处于加热模式时，制热指示灯点亮，控温杯杯座呈现为红色（图5），控温杯杯座不工作时，呈现黄色。
