详解变频空调器结构原理及基本维修
来源:本站整理  作者:佚名  2016-06-10 12:54:47

    1.2.3室外机的维修技能
    (1)室外机外部器件
    如图1-16所示是室外机各部位名称。除进风口在背部(右侧端也有)、出风口在前部外,其他均在左侧端。

    1.进风口  用于空气流通,要求距离墙面10 cm以上。
    2.二通、三通阀用于控制室外机内制冷管道与外界的通/断。空调器出厂时二通阀、三通阀均关闭,以保存室外机充注的制冷剂。安装、维修、移机时按要求的顺序打开和关闭阀门可实现排空、收氟、放氟操作。另外,三通阀侧端的闲置管口称为维修管口,用于安装压力表等维修设备,维修时就是通过此管口检测制冷系统压力,并抽真空、加注制冷剂等。
    3.高压管  又称供液管,用于室内外之间的管道连接。制冷运行被室外机热交换器散热冷凝、毛细管节流后的低压液态制冷剂,由此排出送室内热交器。通过看、摸高压管口说明问题见图1-17所示。
    4.低压管  又称回气管或气管,制冷时被室内热交换器完全蒸发气化后的低温低压气态制冷剂,由此管被室外机的压缩机吸人。看、摸低压管口说明的问题见图1-18所示。

    5.二/三通阀  又分别称为高压截止阀、低压截止阀。空调器出厂时两者均处于关闭位置以保存室夕卜机存储的制冷剂;空调器安装时安装人员则按要求把这两个截止阀依次打开,以把室外机与室内机的管路连接起来,形成一个封闭的制冷剂循环系统;空调器维修时,维修人员则在三通阀的维修管口(又称工艺管口)安装压力表,可对系统加注制冷或把制冷剂排放掉,也可检测制冷系统压力,空调器正常时其值如图1-19所示,三通阀压力异常值及说明的问题见图1-20。

    (2)拆下室外机前壳盖
    如图1-21所示,拆卸室外机前壳所有固定螺钉,摘掉前壳,就会看到电器隔离板、室外热交换器、外风扇扇叶、外风机、室外电脑板、变频板、压缩机、四通阀等。

    1.电器隔离板  将电气器件隔离开,防止冲刷热交换器时水溅到电气器件上。
    2.储液罐  连接在压缩机的低压管(粗),存储尚未蒸发为气体的液态制冷剂,防止液态制冷剂进人压缩机,“液击”内部阀片导致损坏。
    3.过滤器  滤除有形物,防止脏物进入管径很细的毛细管形成堵塞。
    维修提示:
    手动外风扇机电机发涩肯定损坏。
    4.室外热交换器  流经制冷剂,使制冷剂携带的热/冷量与室外空气交换。制冷运行时,流经压缩机排出的高温高压气态制冷剂,直接送室外热交换器逐渐散热冷凝为液态。设计要求制冷剂在流出冷凝器时正好被全部液化,因此,手摸室外热交换器大部分应发热。室外热交换器说明的问题如图1-22所示。

    制热运行时,低压低温液态制冷剂(作蒸发器)流经室外热交换器,制冷剂逐渐吸热蒸发为气态。设计要求,制冷剂在流出蒸发器时正好被全部液化。
    5.室外电脑板  图1-23是室外电脑板易损件。室外电脑板是室外机的控制核心,如检测室外各温度、电网电压、室外机电流,与室内机通信,控制压缩机、外风扇、四通阀的工作。

    6.变频板如图1-24所示,变频板受室外电脑板控制,把+300V变换为相应频率和电压的三相电,控制压缩机的转速。

    7.桥堆和电抗器  把220VC变换为+300V,提供给变频模块。桥堆的正、负极间直流电压应为电网电压的1.4倍为正常。
    (3)拆下室外机后壳盖
    如图1-25所示,拆下室外机后壳盖后,就会看到变频压缩机、毛细管、四通换向阀、单向阀、辅助毛细管、外盘管热敏电阻、压缩机排气管热敏电阻、室外环境热敏电阻等。

    1.压缩机  由低压管口(粗)吸人气态低温低压制冷剂,压缩为高温高压气态制冷剂后由高压管口(细)排出,以实现制冷剂的循环流通及制冷剂的液态→气态转换。看、摸压缩机能说明的问题见图1-26所示。

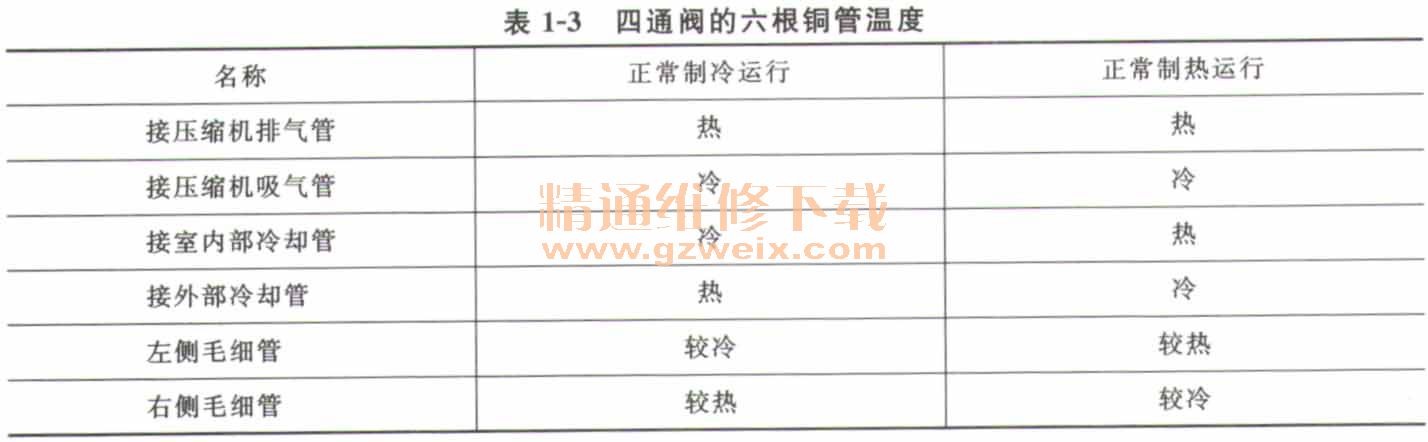

    2.四通换向阀  只有热泵冷暖空调器才有(单冷机无),用于切换制冷剂在压缩机外的管道走向,使压缩机排出的高温高压制冷剂,在制冷时先流经室外热交换器,在制热时先流经室内热交换器。看、听、摸四通换向阀说明的问题如图1-27所示。空调器正常工作时四通阀上的六根铜管温度见表1-3。
