技能
    （1）变频空调器的整机外观结构

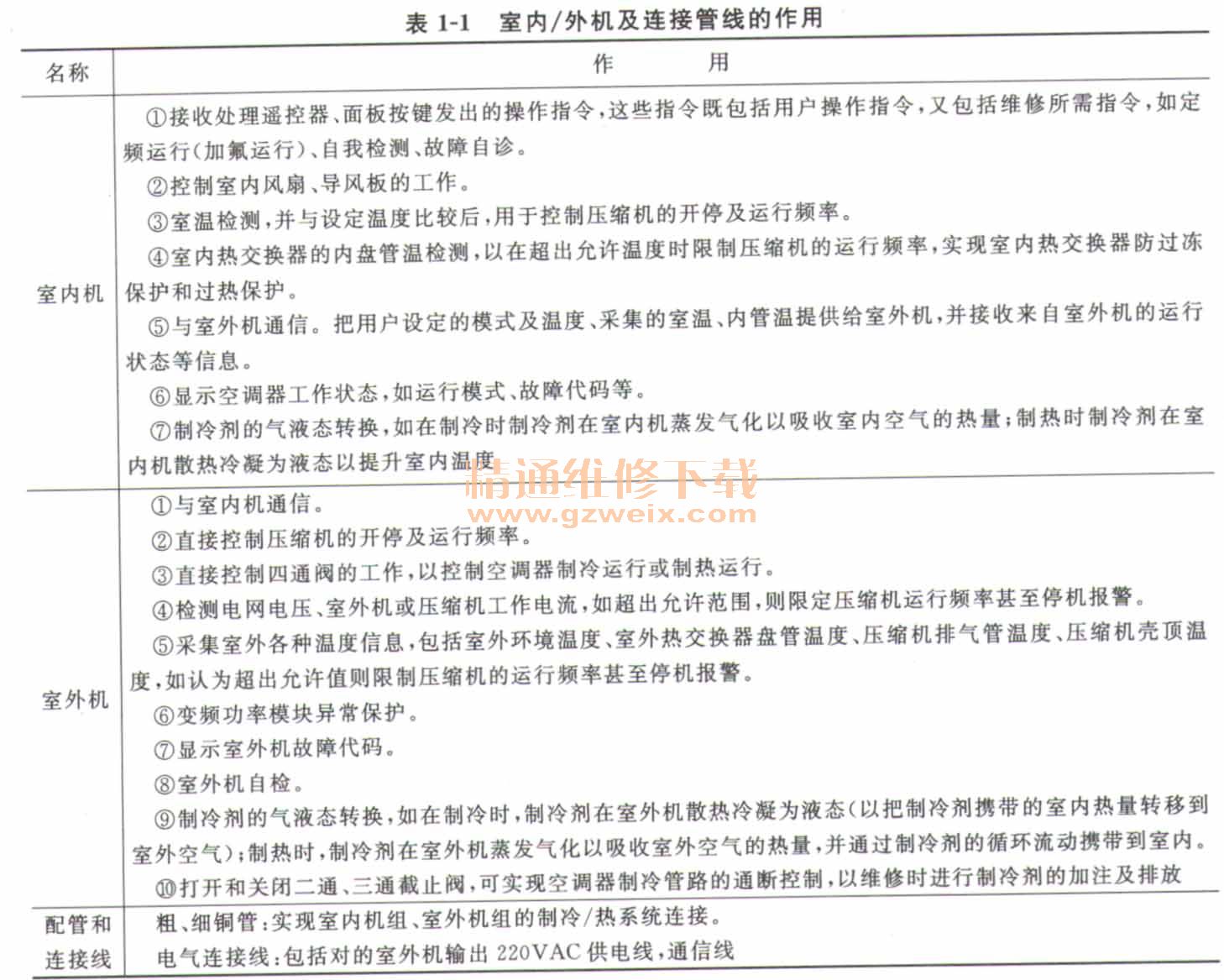

    如图1-5所示，变频空调器按安装方式分为壁挂式、柜式。两者均由室内机、室外机、配管与连接线组成。各部位的功能见表1-1。



   空调器出厂时，室外机内存储有该空调器额定量+100g的制冷剂。
    我们平时了解变频空调器，主要从外观及铭牌上标注的技术参数去认识，它的内部结构是怎么样的？检修需要哪些基本的技能？这里明确地告诉大家，空调器70%以上的故障通过“看、听、摸”就准确判断出来，并通过简单的维修工具就能排除，下面按由外到内，层层分解的方法，跟大家一起探秘。
    （2）变频空调器的整机内部结构

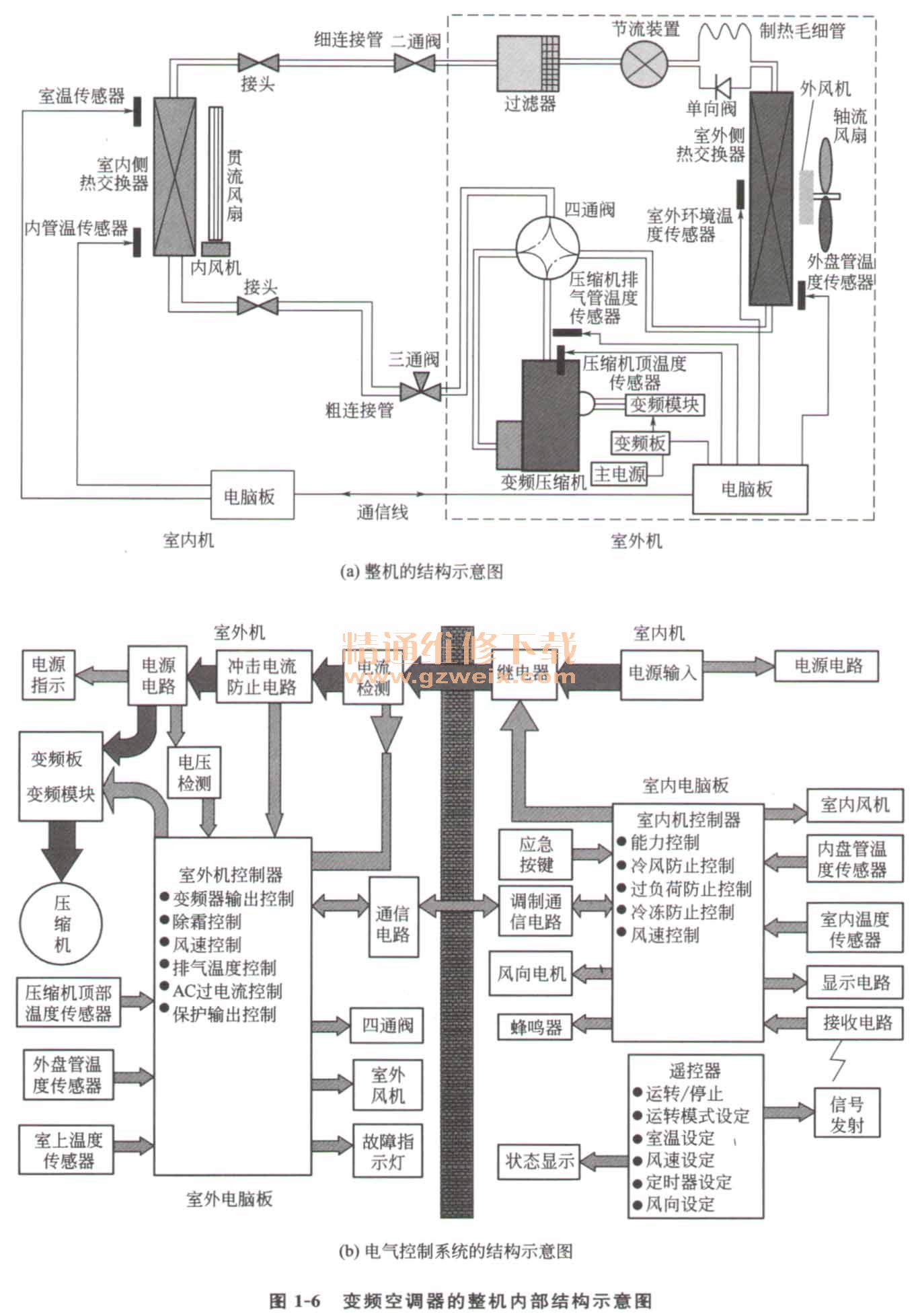

    如图1-6所示是变频空调器的整机内部结构示意图，可按功能分为三大系统：制冷/热系统、通风系统、电气控制系统，各系统的组成、作用及包括器件见表1-2。



    变频空调器与普通分体空调器相比，制冷/热系统、通风系统的结构和工作相同；电气系统有些区别，如室外机采用变频压缩机，并增加室外控制器（电脑板）、变频模块、变频板、+300V主电源，另外室内机要与室外机通信，室内机要控制室外机的220VAC供电。

    1.2.2室内机的结构及维修技能
    室内机一般安装在距地面1. 7～2.2m，距侧墙面0. 25m以上，距屋顶0. 15m以上。室内机应保持水平且底部高于过墙孔，否则室内机会出现漏水现象。
    （1）掀开室内机进风格栅

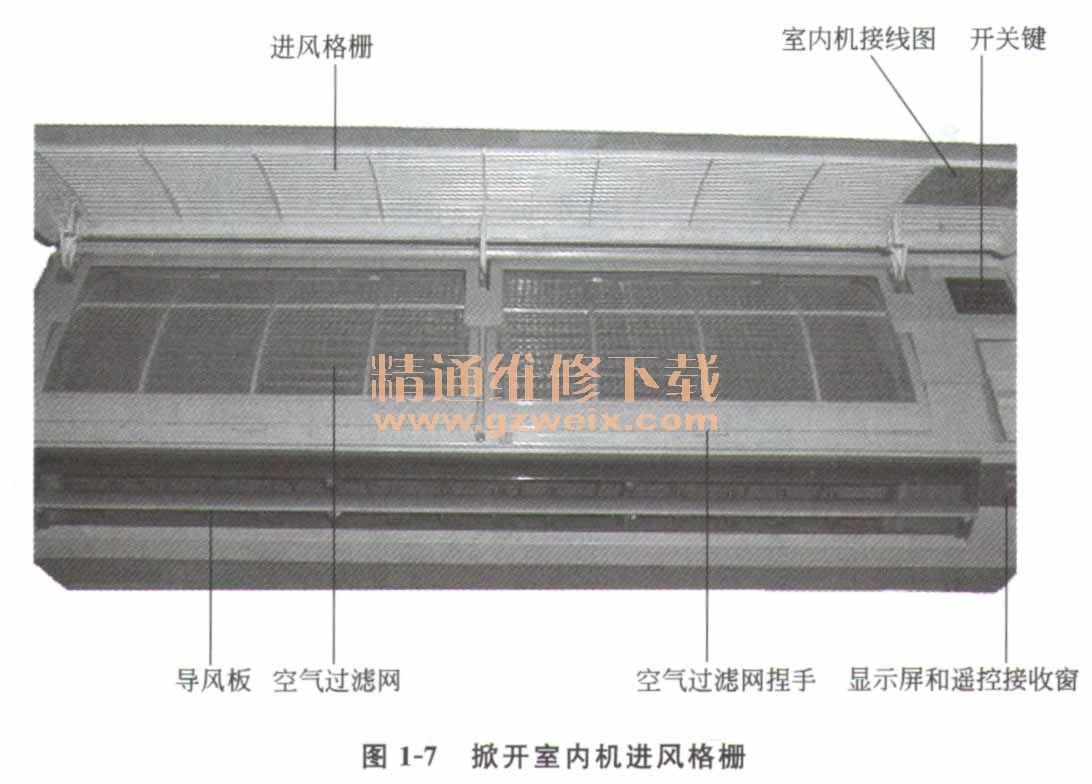

    室内机正前方是进风格栅，也是室内机的外壳，室内空气由此被吸人。按压室内机左右侧的“打开”处，可以掀开进风格栅，就会看到空气过滤网、开关键、显示屏和遥控器接收窗等，同时还可以看到进风格栅里侧的室内机接线图，如图1-7所示。

    1.空气过滤网简称过滤网，用于过滤除尘，防止灰尘进人空调器，影响制冷/热效果。
    2.摆风板又称导风板，用于关闭和打开室内机的出风口。关机后导风板关闭出风口；空调器运行时导风板自动打开出风口，以排出被室内机制冷/热后的空气。
    3.显示屏用于显示空调器的工作状态或故障代码。
    4.遥控接收窗里侧设置有遥控接收器，用于接收和解码遥控器发出的用户指令。
    5.开关键  用于对空调器输人操作指令，实现人机对话。
    维修提示：
    1.空气过滤网应保持干净，否则会影响通风散热，引起制冷/热差甚至不制冷/热、室内机漏水等现象。遥控接收窗脏会引起遥控不起作用，遥控距范围小。
    2.开关健位于“试运行”时，所有温度传感器不参加检测，是定频制冷运行状态，可用于充氟。
 （2）抽出过滤网
    捏住空气过滤网的捏手向下拉，就可抽出空气过滤网，露出室内热交换器，如图1-8所示。

    空调器制冷时，从毛细管节流后的低温低压液态制冷剂排至室内热交换器，在流经室内热交换器的过程中不断吸收室内空气的热量而气化成为低温低压的气态制冷剂，被制冷剂夺走热量的室内空气温度会降低，从而实现了制冷目的。
    空调器制热时，压缩机排出的高温高压制冷剂改为先流经室内热交换器，在对室内空气放热过程中逐渐冷凝为液态制冷剂，使室温升高，达到制热目的。
    室内热交换器在空调器制冷时用于实现制冷剂由液态到气态转换，为实现制冷剂的良性循环，设计要求制冷剂在流至室内热交换出口时正好完全蒸发气化完毕。制冷时室内热交换器说明的问题如图1-9所示。
