（3）拆掉进风格栅

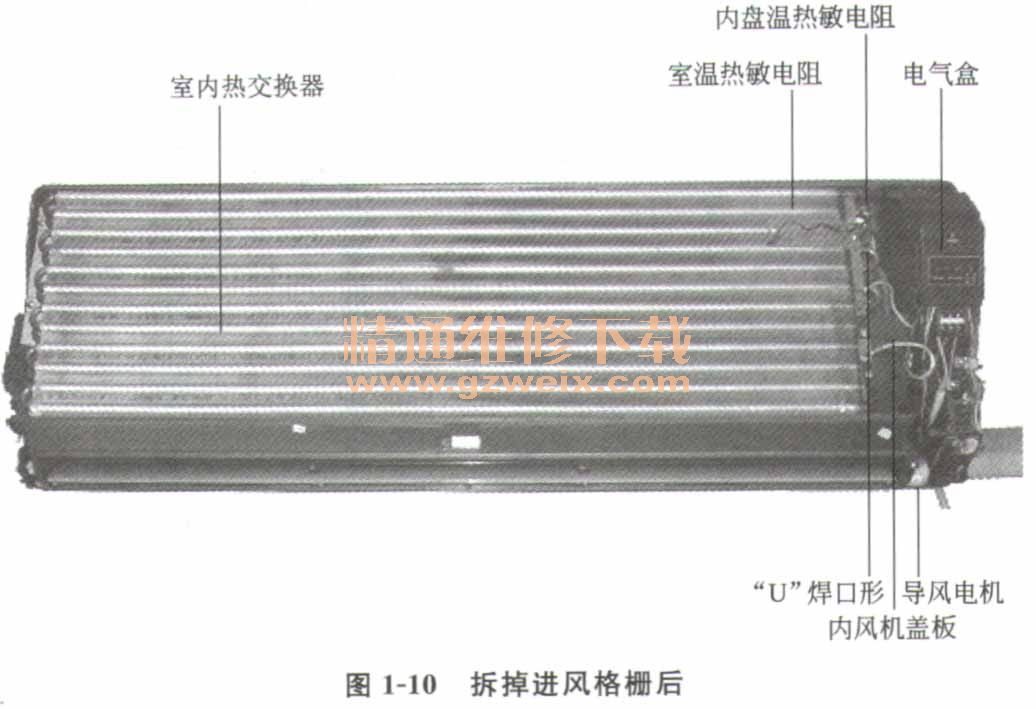

    拆掉进风格栅所有固定螺钉→抽出导风板并调整一个角度→手抓住进风格栅下端两侧向外拉出一些→再向上推进风栅格栅，以使其顶部的固定卡子与主机脱离，此步需要注意手感，以避免塑料卡子损坏。拆下进风格栅，就可看到室内热交器全貌、室温热敏电阻、内盘温热敏电阻、电气盒、导风电机等，如图1-10所示。

    1.室温热敏电阻  用于检测室温，固定在室内热交器表面的塑料卡槽内。
    2.内盘温热敏电阻  用于检测室内热交换器盘制管铜的温度，固定在室内热交换器侧端的专用铜管内。
    3.导风电机  用于控制导风板的开闭及上下摆动速度。
    维修提示：
    1.同环境温度下，室温热敏电阻、内盘温热敏两端的电队和两端电压应相同，否则肯定是其中一个有问题。
    2.室内热交换器的“U”形焊口相对易漏，漏点处有油渍。
    （4）拆开电路盒

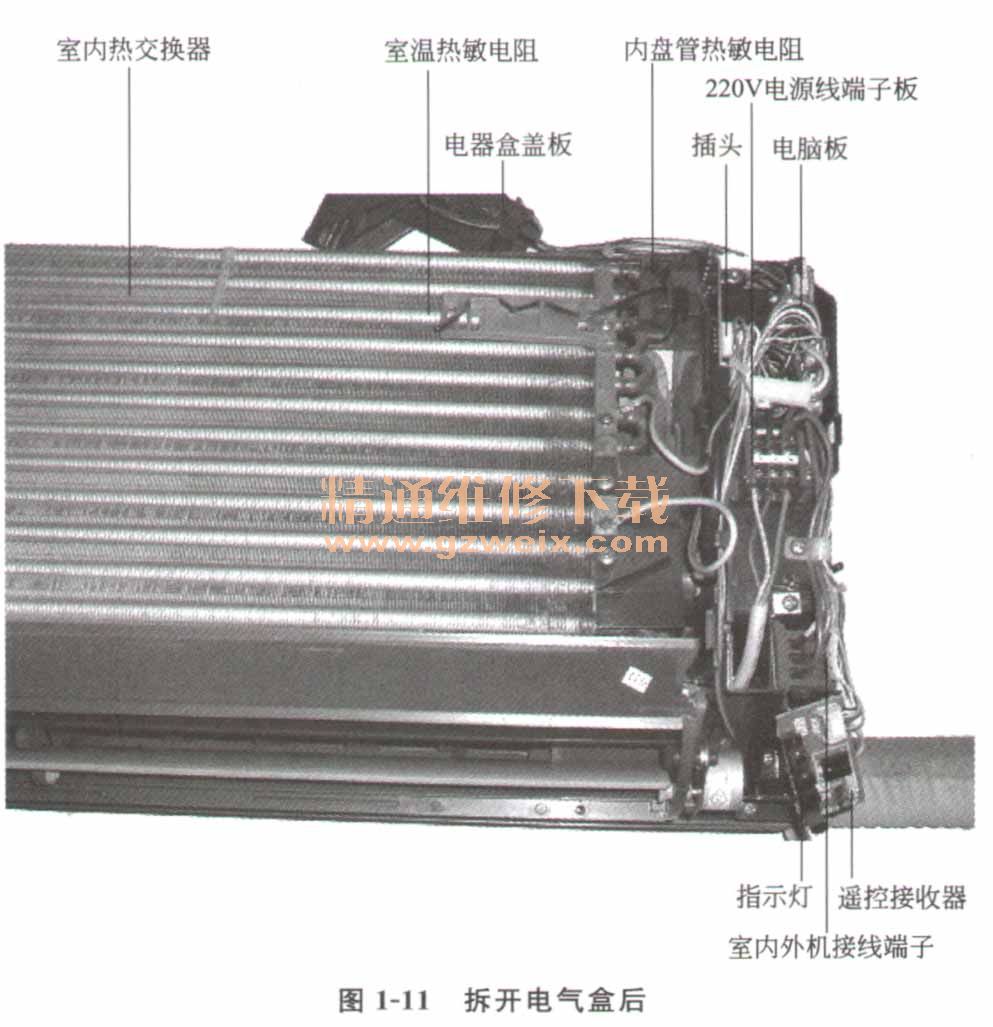

    如图1-11所示，拆开电气盒，就可看到电脑板、遥控接收器、室内外连接线端子板。

    维修提示：
    1.电脑板连接的各插头有异物、松动是造成接触不良的常见原因，引起的现象视插头的功能而定。
    2.测室内外接线端子的室外机供电线、通信线对N线之间交流电压，可判断出室外机工作电压和通信电路是否正常。
    3.怀疑室内外机连接线不通时，可拆下室内外机接线端子上的所有连接线，拧在一起，   然后测室外侧的室内外机连接线之间的通断，正常时应均导通，否则肯定有一根开路。
  （5）室内电脑板

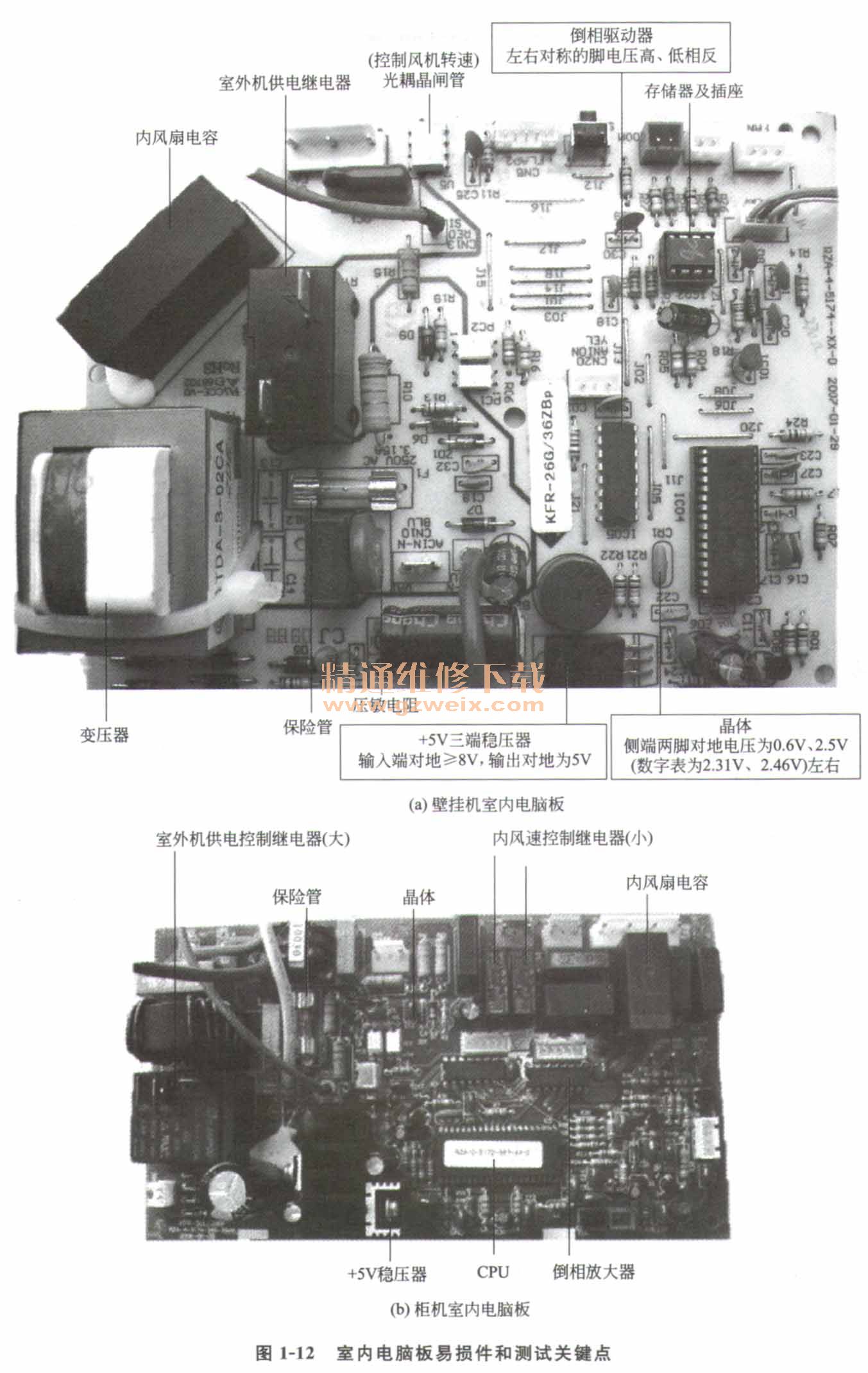

    图1-12是室内电脑板上的易损件和测试关键点。室内电脑板是室内机的控制核心。通电就启动工作，开始接收处理操作指令，当接收到开机指令时，就与室外机通信，检测室内各种信息，启动内风扇电机、导风电机运转，对室外机供220VAC。

    维修提示：
    1.保险管发黑、有雾状、内部有金属珠任意一种情况肯定损坏，原因是后级器件有击穿、短路形成很大的电流，更换前需查明原因。
    2.压敏电阻烧崩、裂纹、有炭点任意一种情况肯定损坏，会造成保险管熔断。
    3.内风扇电容，电源滤波电容任意部位鼓包、漏液、引脚有异物或潮湿肯定损坏。
    4. +12V（标注有7812）、 +5V稳压器（标注有7805）字面左脚是输入端、中间脚是地端、右脚是输出端，要求输入端电压高于输出端电压3V以上。
    5. CPU是电脑板及整机的控制核心，+5V电源和晶体和复位电压均是它启动工作的必备条件。
（6）变压器

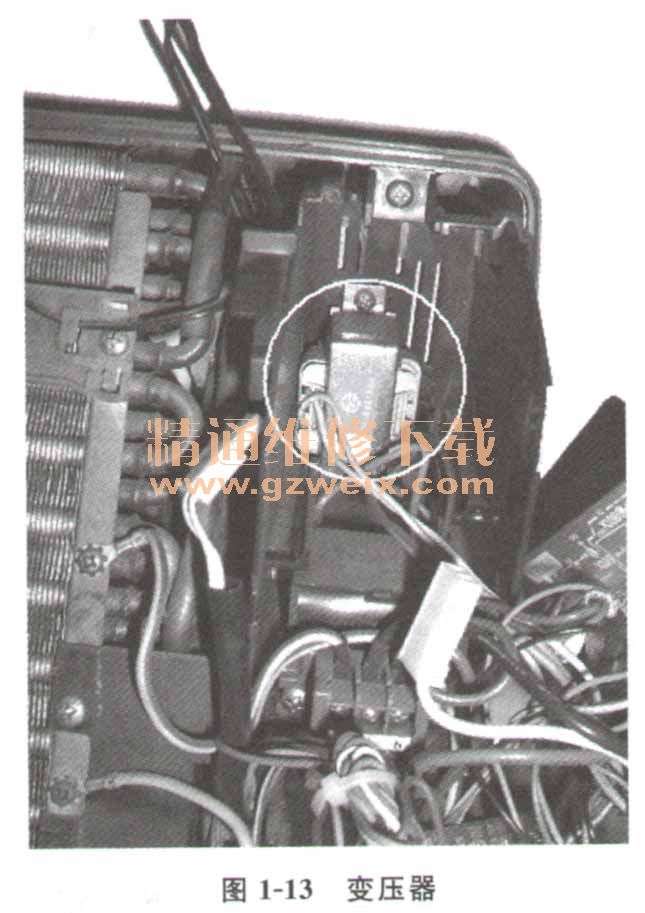

    如图1-13所示，变压器用于将220VAC降压为14. 5VAC左右等，作为室内电脑板的工作电源。拆下电脑板移动一角度，就可看到变压器，初级引线粗（多为红色）、次级引线细。

    维修提示：
    变压器烧焦肯定损坏。初级阻值无穷大，或初级有220VAC、次级无交流电压，均可说明初级开路。
（7）内风机

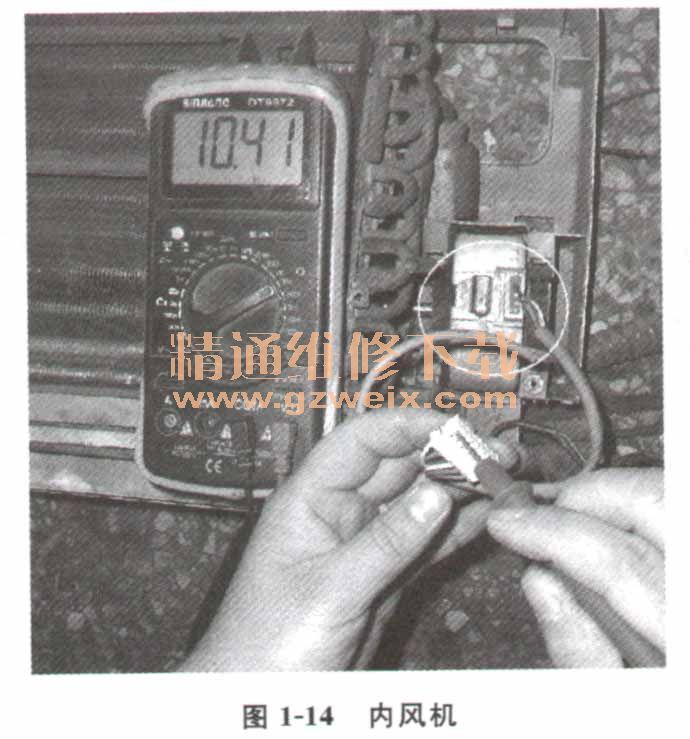

    图1-14是测试内风机的方法，万用表测试内风机绕组应有一定阻值（几十至几百欧），否则为损坏。拆掉内风机盖板，就可看到内风机。

    （8）室内热交换器拆卸方法

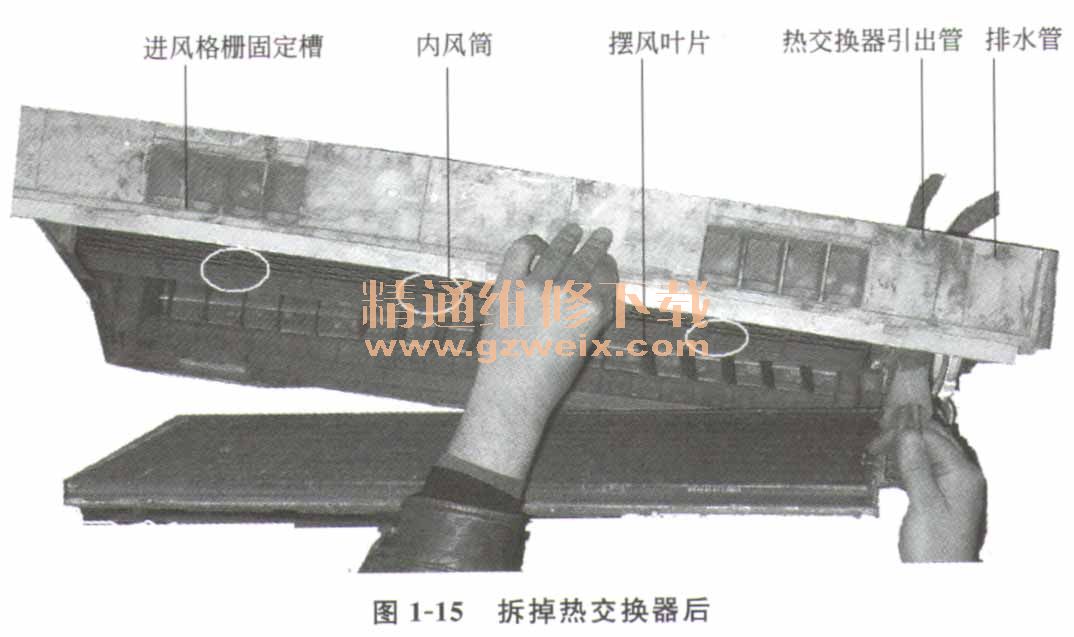

    如图1-15所示热交换器拆卸方法，收氟→拆下室内机→取下室温、内盘管热敏电阻→手册室内热交换器引出管使之与室内机垂直（册的次数不能超出3次）→拆下室内热交换器固定螺钉→撬开热交换器侧端的固定卡→双手紧握热交换器移出一些，然后连同引出管、排水管一同取出。

    拆下室内热交换器后，就会看到内风筒（又称轴流风筒）、摆风叶片、排水管等。
    维修提示：
    内风筒脏会造成停机后室内机漏水，需拆下来用水冲洗，有异物清除即可；叶轮片裂损或断裂会引起异音，可试着修复。
