三、剃须刀、按摩器分析与检修
    （一）、剃须刀

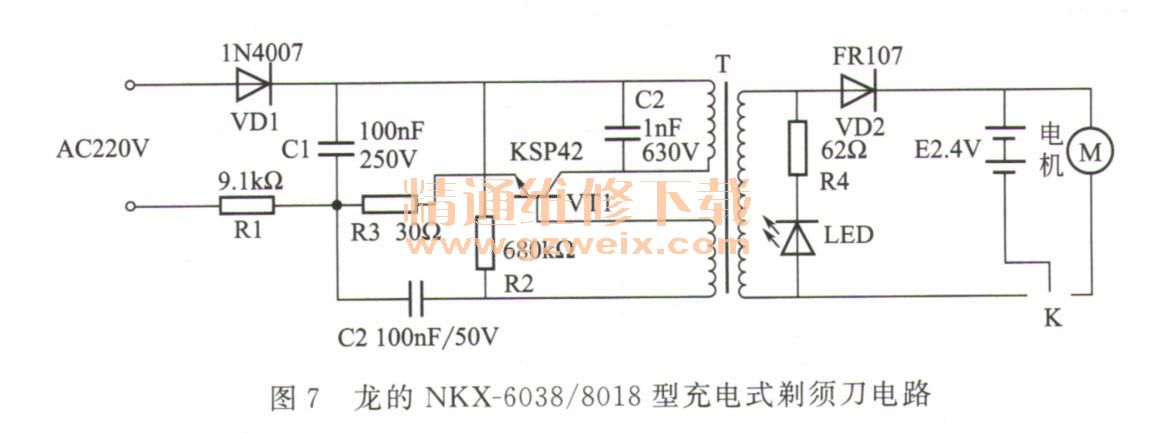

    下面以龙的NKX-6038/8018型充电式剃须刀为例介绍充电型剃须刀电路原理与故障的检修方法与技巧。该剃须刀电路主要由电机、电机供电电路、充电电路构成，如图7所示。为了便于电路分析，图中的元件序号由编者加注。

    1．电机供电电路
    电机供电电路比较简单，由电池、开关K构成。K接通电机回路后，电池存储的2. 4V电压通过K为电机M供电，电机旋转，带动刀片旋转，完成剃须。断开K后，电机停转。
    2．充电电路
    充电电路由整流管VD1、限流电阻R1、滤波电容C1、开关变压器T、振荡管VT1、启动电阻R2、正反馈电容C2构成。
    需要充电时，输入的220V市电电压经VD1半波整流、R1限流、C1滤波产生100V左右的直流电压。该电压不仅通过脉冲变压器T的初级绕组加到振荡管VT1的c极，而且通过R2和T的正反馈绕组为VT1的b极提供导通偏置电压，使VT1导通。VT1导通后，它的c极电流使T的初级绕组产生上正、下负的电动势，致使正反馈绕组产生上负、下正的电动势、该电动势通过VT1的be结、R3、 C2使VT1因正反馈过程迅速饱和导通。VT1饱和导通后，流过初级绕组的电流不再增大，因电感的电流不能突变，所以初级绕组通过自感产生反相电动势，使正反馈绕组相应产生反相的电动势，致使VT1因be结反偏置而迅速截止。VT1截止后，T的次级绕组输出的脉冲电压通过VD2整流后为电池充电。随着充电的不断进行，T各个绕组的电流减小，于是它们再次产生反相电动势，如上所述，VT1再次导通，重复以上过程，VT1工作在振荡状态，T就会不断地输出脉冲电压，满足电池充电的需要。
    进人振荡状态后，T的次级绕组输出的脉冲电压还经R4限流，使LED发光，表明剃须刀处于充电状态。
    3．常见故障检修
    （1）电机不转该故障的主要原因：一是电池没电；二是开关K开路；三是电机异常。
    将剃须刀插入市电插座，并且指示灯LED发光，接通K后观察电机能否运转，若能，说明电池异常；若不能，说明电机或其供电电路异常。用通断挡或RX1Ω挡测量开关K触点是否正常，若不正常，更换即可；若K正常，说明电机或线路异常。
    （2）不能充电该故障的主要原因：一是整流、滤波电路异常；二是振荡器异常。
    首先，用电压挡测滤波电容C1两端电压是否正常。若电压过低，检查R1是否阻值增大，若增大，还应检查C1、 VD1、 VT1是否击穿；若R1正常，检查VD1是否导通电阻大或C1开路。若C1两端电压正常，测VT1的b极有无启动电压，若无启动电压，检查R2、VT1；若有，检查VD2、 C2和开关变压器T.
    （二）、按摩器

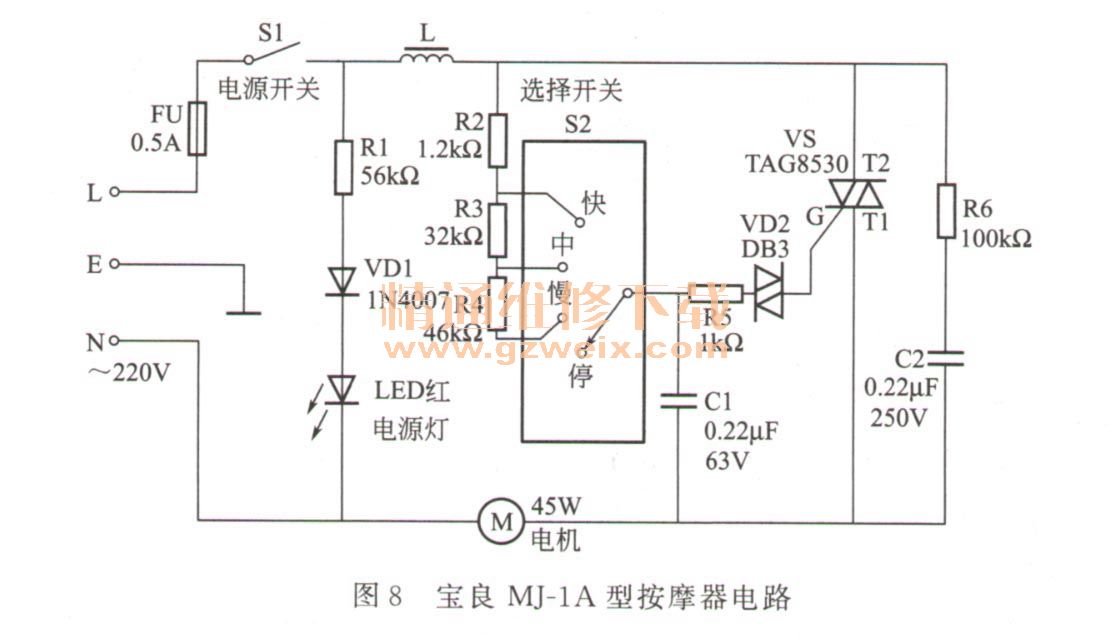

    下面以宝良MJ-1 A型按摩器为例介绍用万用表检修电动按摩器故障的方法与技巧。该电路由电机供电电路、调速电路、转向控制电路构成，如图8所示。

      1．电机供电电路
    该电路由电机切换开关S2、电源开关s1、双向晶闸管VS、双向触发二极管VD2等构成。
    接通电源开关S1 、 220V市电电压通过熔断器FU输入后，一路经R1限流，VD1半波整流，使LED发光，表明该按摩器输入了市电电压；另一路经电感L加到晶闸管VS的T2极，还通过分压电阻加到选择开关S2上。当选择快速挡时，市电电压经R2对C1充电，在C1两端建立的电压最大，通过双向触发二极管VD2为～ VS提供的触发电压最大，使VS导通程度最大，为电机提供的电压最大，电机高速运转，带动机械系统完成快速按摩。VS导通后，从T1极输出的电压加到电机M的绕组后，M开始旋转。
    【提示】由于电机属于感性负载，所以设置了C2和R6构成的抗干扰电路来保证双向晶闸管VS等元件正常工作。
