三、开关组件故障维修
3．1找到开关组件
榨汁机的开关组件，位于榨汁机的侧面，如图3-1所示。
榨汁机的开关组件，主要是由电源开关、启动开关和按压组件构成。旋转启动开关时，启动开关的联动结构拨动按压装置向下运动，进而控制电源开关的闭合、断开。如图3-2所示为开关组件实物外形。
3．2搞清开关组件的工作原理
如图3-3所示为开关组件的未工作状态。当启动开关处于。挡时，按压装置无动作，此时榨汁机的供电电路处于断路状态，切削电动机两端无供电电压，不工作。

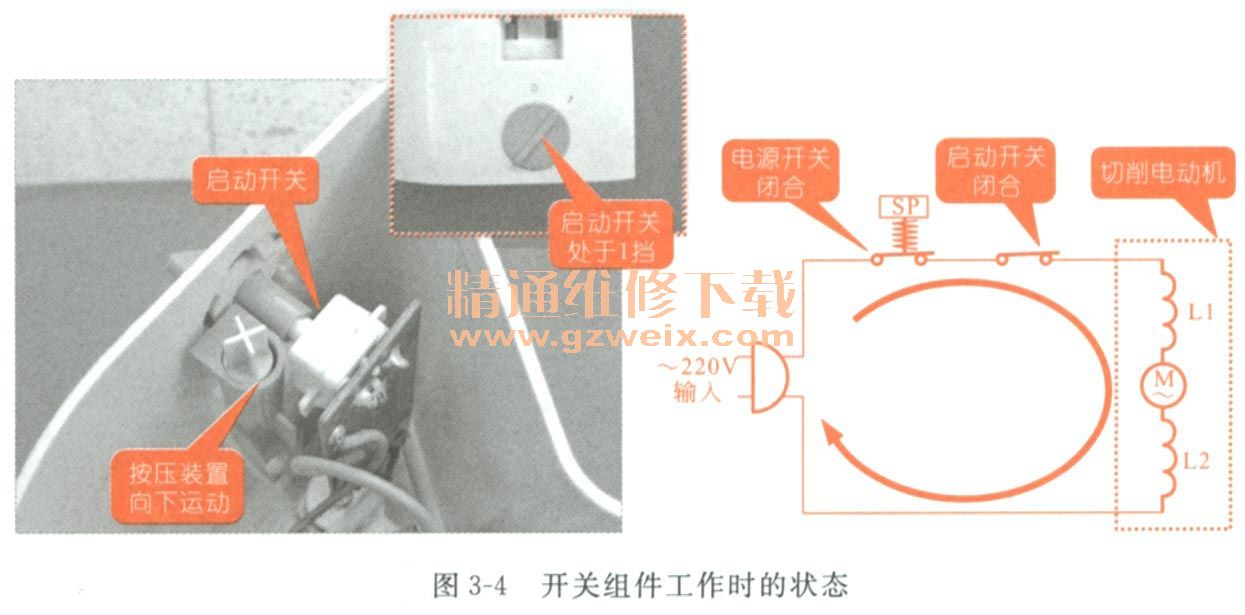

当旋转启动开关至1挡时，按压装置向下运动，按压电源开关接通，此时榨汁机的整机电路中有交流220V的电压，为切削电动机供电，切削电动机开始工作，如图3-4所示。
3．3看懂开关组件故障检修过程
故障现象描述
榨汁机通电后，转动榨汁机的启动开关至1挡，榨汁机无反应。
故障分析指导
引起榨汁机启动后，不工作，可能是由开关组件或切削电动机损坏所引起的。打开榨汁机的底盖后，检查电动机的两个电刷是否有磨损的情况，电刷的连接是否良好，如图3-5所示。切削电动机的外观正常，应重点检查榨汁机的开关组件。
故障检修指导
检修开关组件时，主要通过检测开关组件的电源开关和启动开关，根据开关组件的不同工作状态，检测其内部的连接情况。

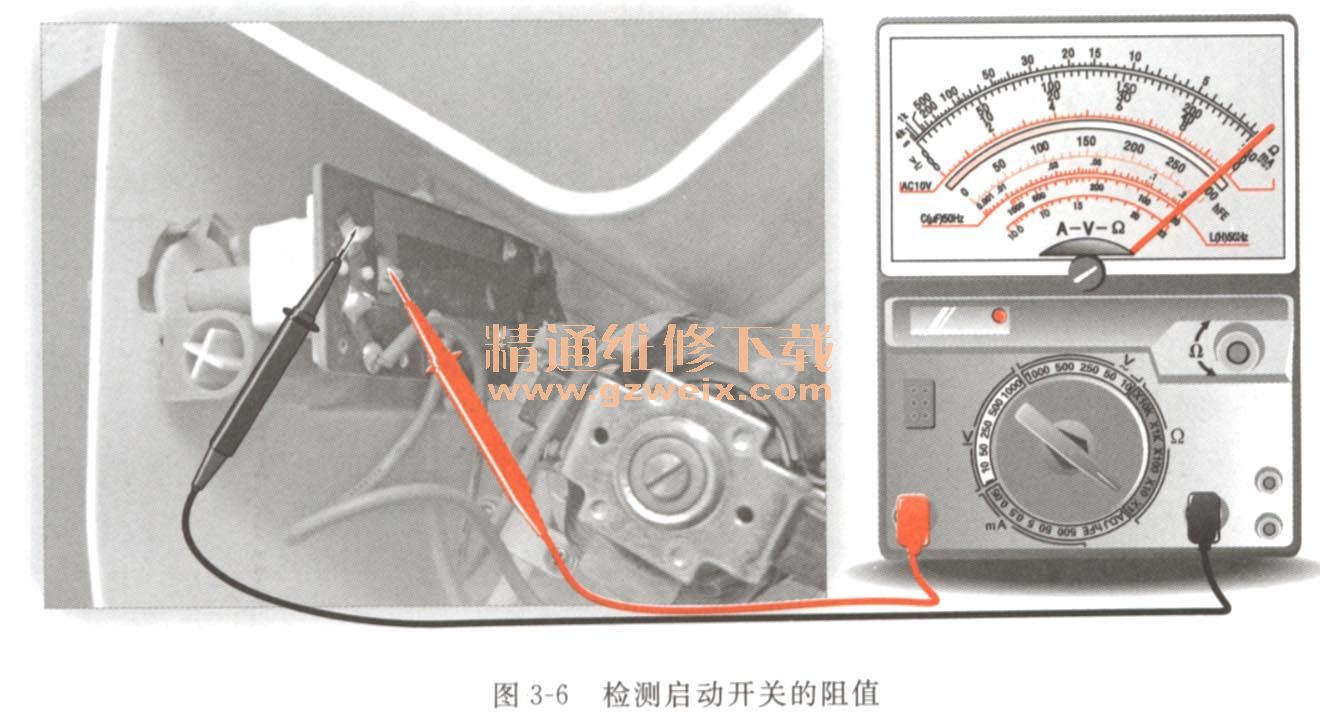

（1）旋转启动开关至1挡，检测此时启动开关的阻值，如图3-6所示。

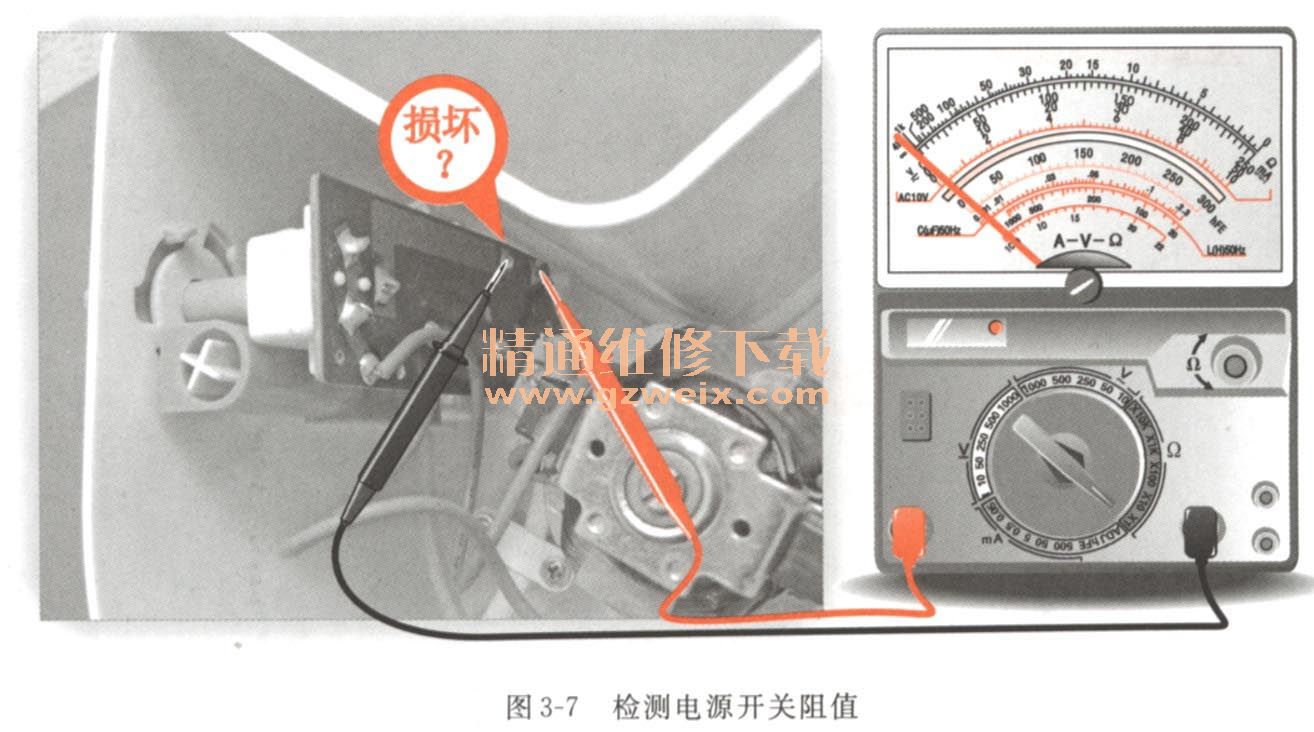

（2）经检测发现，启动开关处于1挡时，开关焊点之间的阻值为0Ω，说明启动开关正常。此时，需检测电源开关，如图3-7所示。

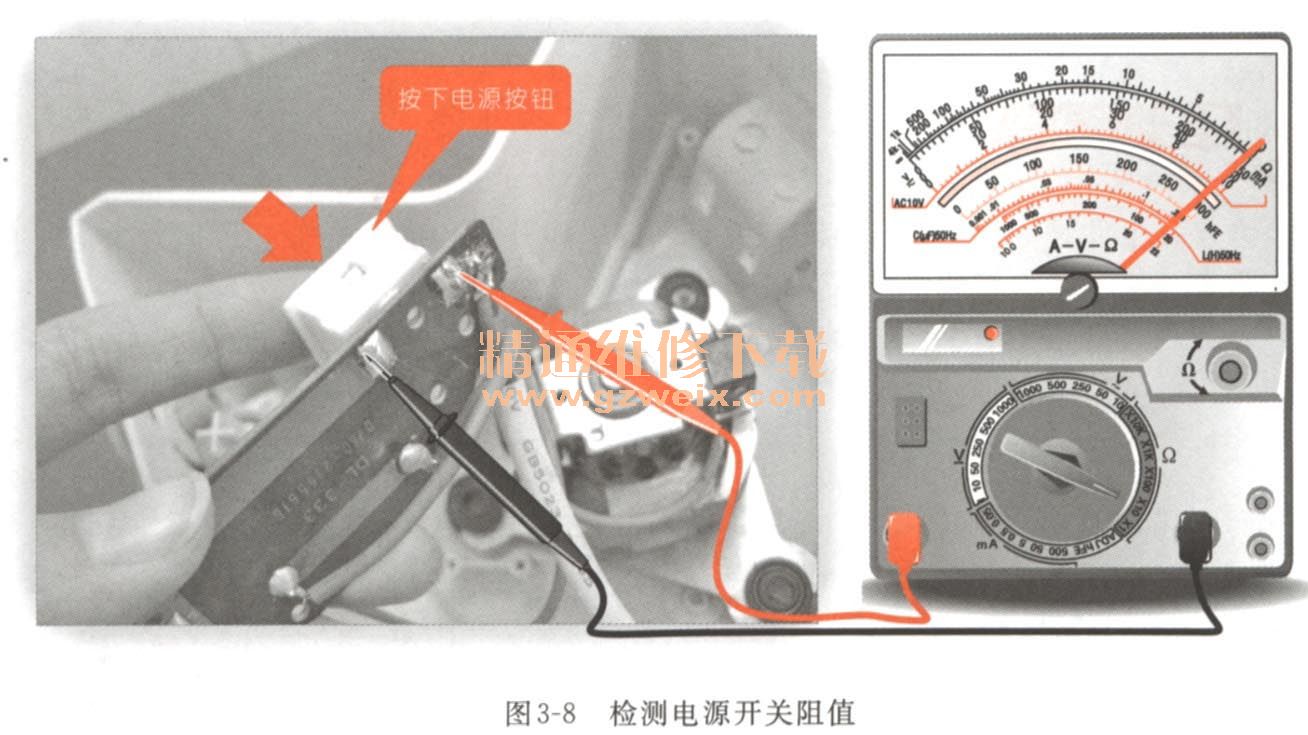

（3）启动开关处于1挡时，电源开关的阻值应为0Ω。电源开关测得阻值为无穷大，该结果说明，电源开关内部的触片并没有接通。将电源开关取下后，按下电源开关的按钮，检测此时电源开关的阻值，如图3-8所示。

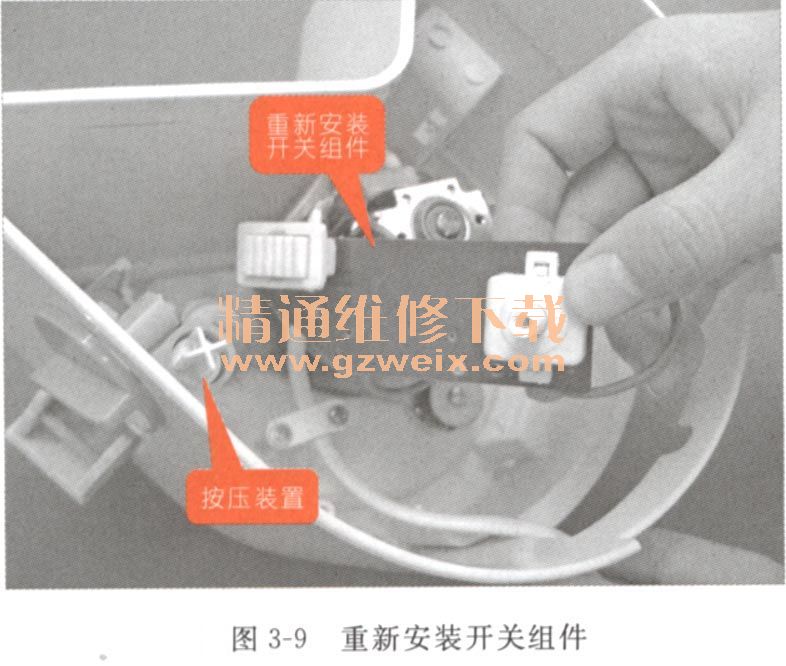

（4）经检测，电源开关的触片接触正常，可以判断为按压装置与电源开关的接触不良。将开关组件拆下后，重新安装开关组件，如图3-9所示。
（5）安装固定后，重新旋转启动开关至1挡，检测电源开关的阻值。
（6）经检测电源开关的阻值为0Ω，表明故障排除。
关键提示：
电源开关内部的复位弹簧，通过不停地按下、弹起动作，很容易造成电源开关的控制失灵。若榨汁机控制失常时，还应检查电源开关的内部连接情况。
