二、切削组件故障维修
2.1找到切削组件

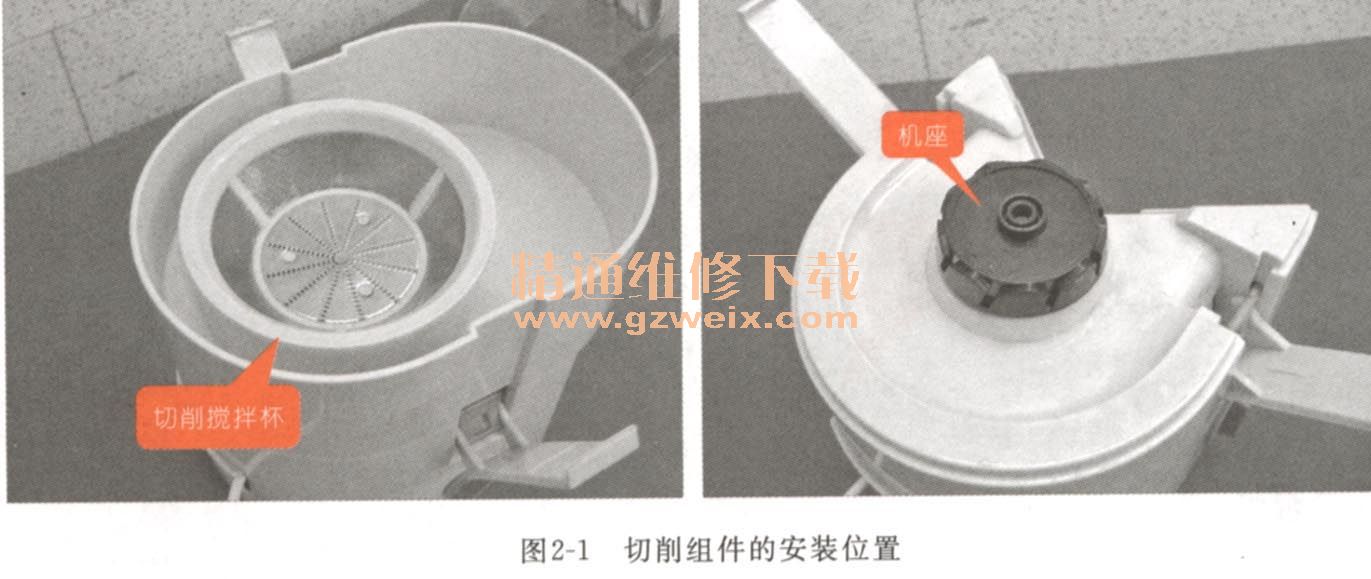

榨汁机的切削组件，主要用于水果、蔬菜的粉碎操作。榨汁机的切削组件主要包括切削搅拌杯、机座、切削电动机等。榨汁机的切削组件通常位于榨汁机的顶部，如图2-1所示。
1．切削搅拌杯和机座

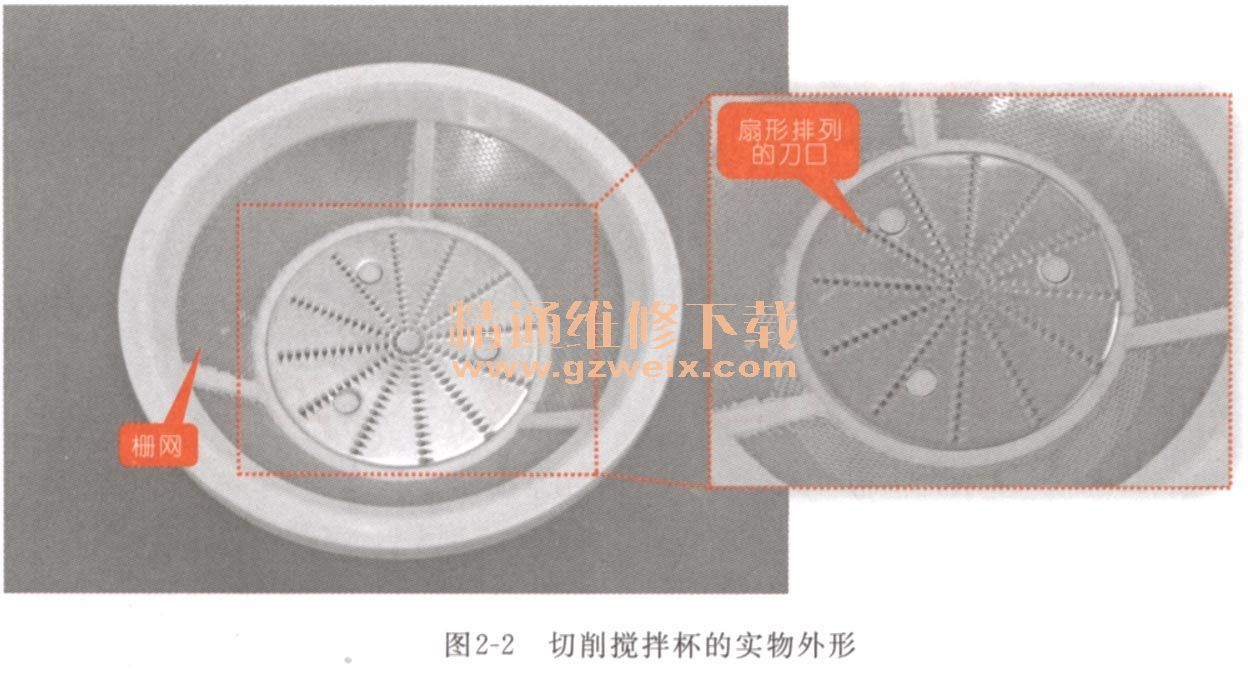

切削搅拌杯的底部分布有扇形排列的刀口，用于切削和搅拌水果、蔬菜等，经由切碎、切削搅拌后的果汁从栅网中流出。如图2-2所示为切削搅拌杯的实物外形。

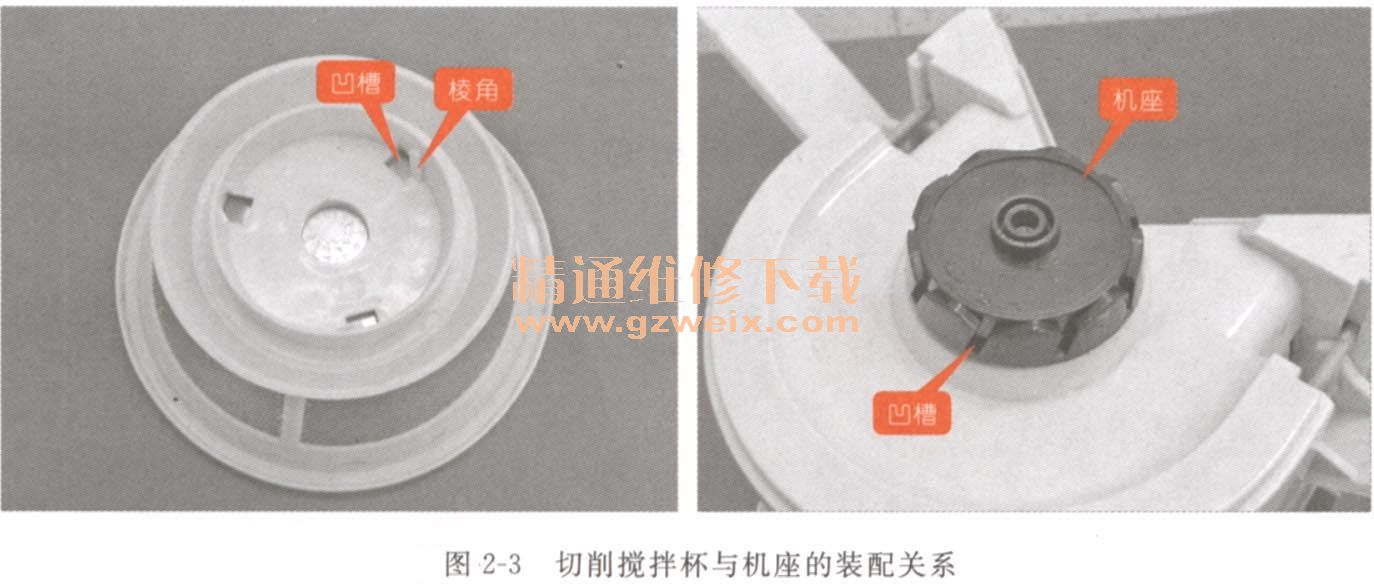

安装切削搅拌杯时，需将切削搅拌杯底部凹槽旁的棱角，对准机座的凹槽中，如图2-3所示。
2．切削电动机
榨汁机的切削电动机安装在榨汁机的底部，如图2-4所示。
榨汁机的切削电动机一般采用串激励式电动机，通过电动机的高速运转带动切削搅拌杯高速运转，将果品粉碎成汁。

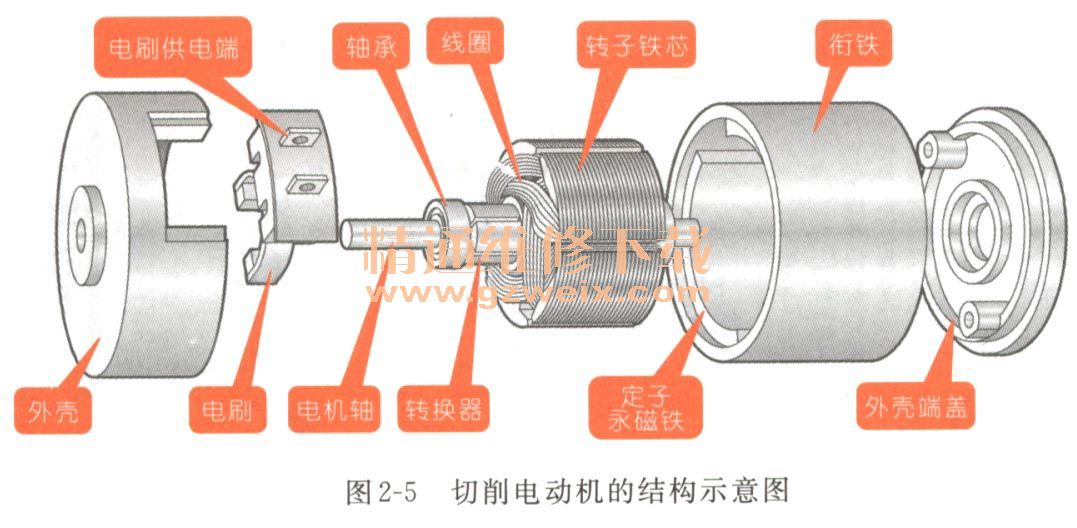

如图2-5所示为切削电动机的结构示意图。切削电动机主要是由外壳、电刷、电刷供电端、电动机轴、轴承、转换器、线圈、转子铁芯、定子磁铁、衔铁和外壳端盖等组成。
2.2搞清切削组件的工作原理
切削组件中的主要动力源是切削电动机。切削电动机的供电电路，如图2-6所示。
榨汁机的电源开关、启动开关闭合，交流220V便加到切削电动机的两端子上。切削电动机的供电端有220V的电压供电后，开始高速旋转，进而带动榨汁机的机座和切削搅拌杯高速旋转。切削搅拌杯在高速旋转的作用下，其底部的刀口便开始切削、搅拌榨汁机中的果品。
2．3看懂切削组件故障检修过程
故障现象描述
家鹏JP-102榨汁机通电后，工作不正常，时而出现晃动的情况。
故障分析指导
根据故障现象分析，可知榨汁机的切削电动机可以运转。因此，可以排除切削电动机损坏的可能。榨汁机在搅拌的过程中出现晃动的情况，一般是由于切削搅拌杯与机座连接不良或切削电动机的底部固定不良所造成的。
故障检修指导
通过分析可知，该榨汁机存在安装的问题，因此，需将该榨汁机的外壳进行拆卸出松动点，排除故障。

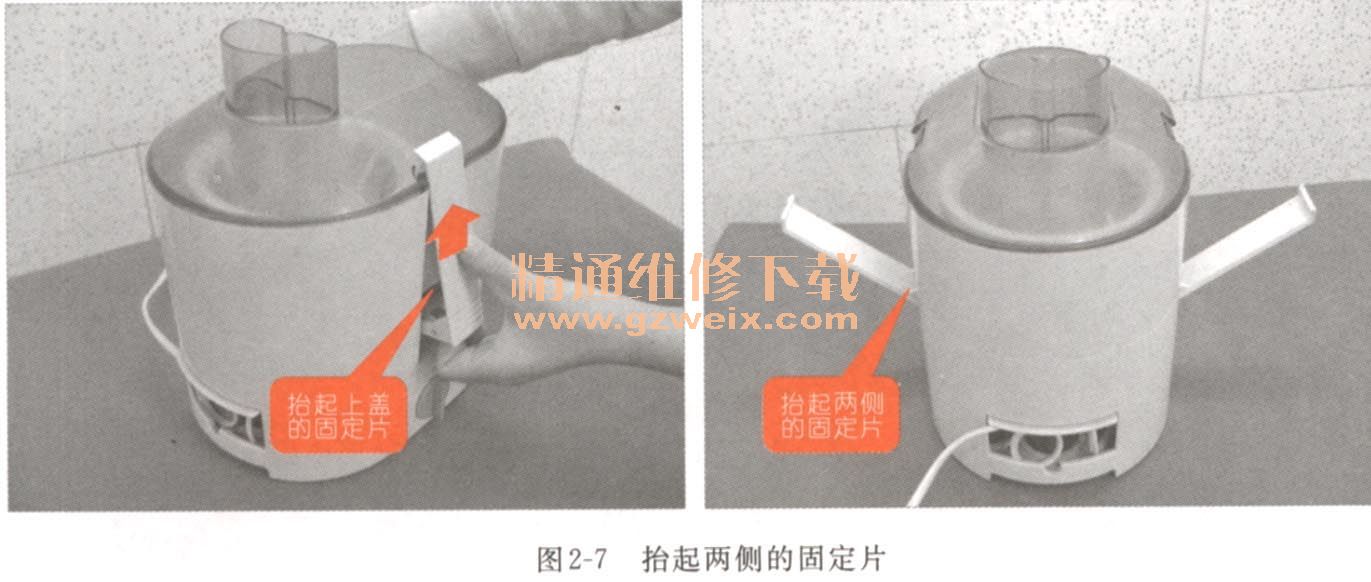

（1）抬起榨汁机上盖两侧的固定片，如图2-7所示。

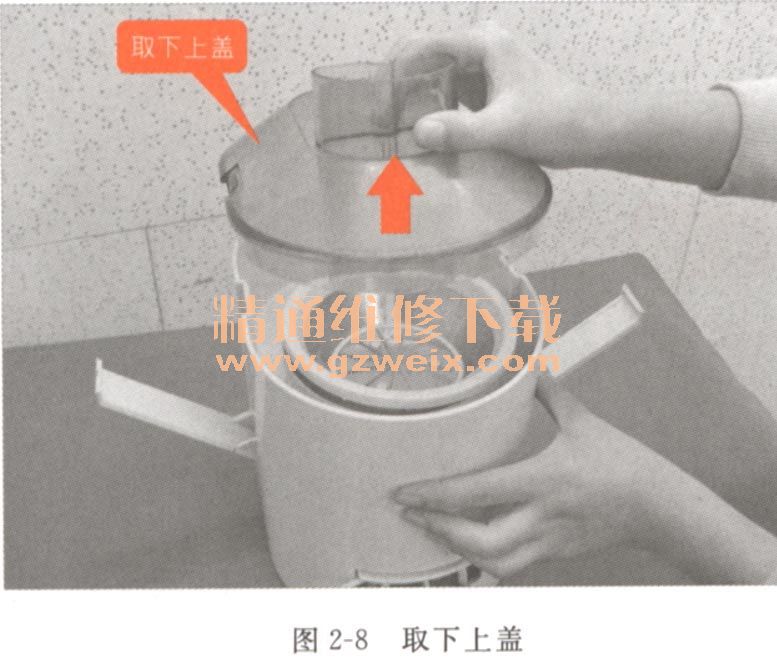

（2）将榨汁机的上盖取下，如图2-8所示。

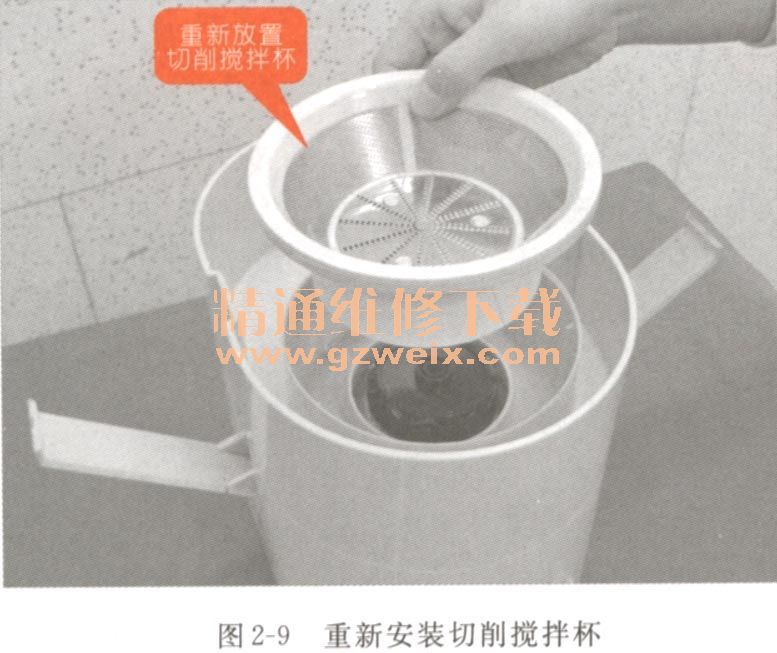

（3）检查重新安装榨汁机的切削搅拌杯，如图2-9所示。

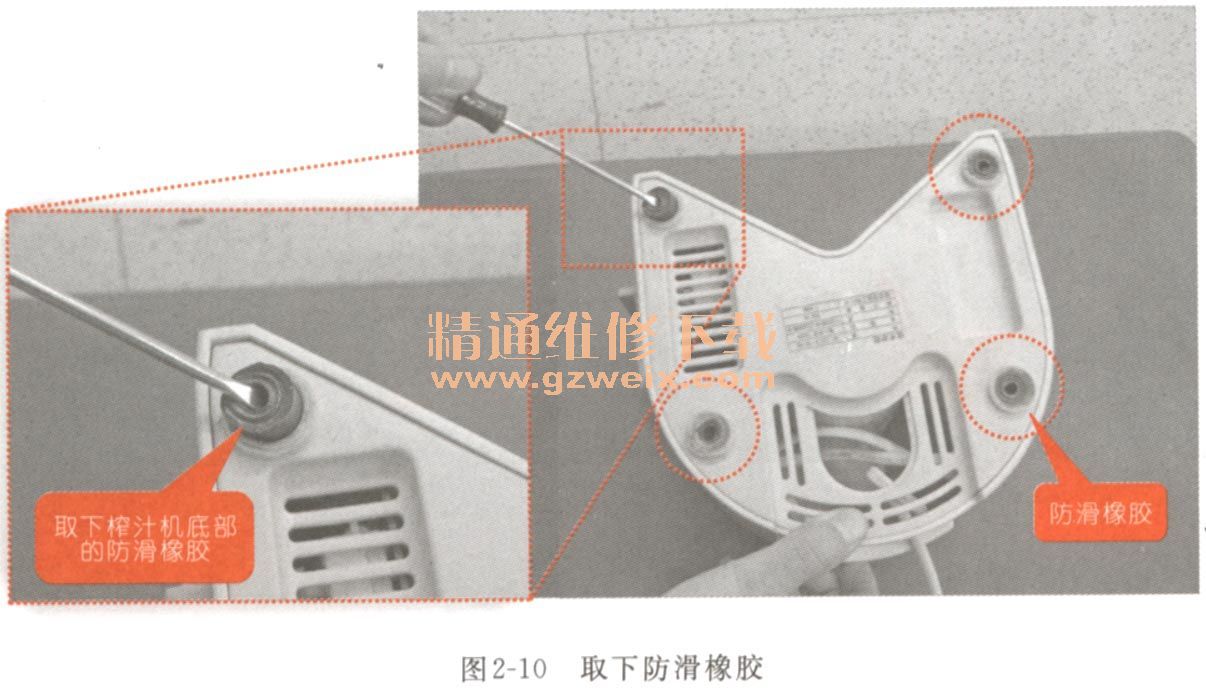

（4）对榨汁机重新通电检查后，发现榨汁机依旧出现晃动的情况。此时，则需检查榨汁机的切削电动机的固定是否良好，如图2-10所示。
（5）拧下榨汁机的底盖固定螺钉后，即可将榨汁机的底盖取下，进而检查切削电动机，如图2-11所示。
（6）检查榨汁机的切削电动机时，晃动切削电动机，发现切削电动机的安装并不稳固。将切削电动机的固定螺钉拧下后，发现其中有两个固定点断裂，如图2-12所示。
（7）检修时，可以使用强力的胶水将固定点粘结，若粘结效果不良，则需更换榨汁机的底座。
关键提示：
当切削电动机内部出现断路、短路的情况时，会造成榨汁机出现启动无反应的故障。此时，应检测切削电动机的绕组阻值。如图2-13所示，转动几座，使用万用表检测电动机电刷之间的阻值。
切削电动机正常情况下，在转动机座时，万用表的指针会有相应的摆动情况。当转动机座万用表指针无反应时，说明切削电动机已经损坏。
当检测切削电动机的电压输入端时，应可以测得一定的阻值，约为190Ω，如图2-14所示。
