第四章 转盘组件及其控制电路故障维修
4．1找到转盘组件及其控制电路
4．1．1找到转盘组件
微波炉中的转盘组件在加热食物过程中不断的旋转，从而使食物受热均匀。它主要由食物托盘、转盘支架、三角驱动轴和转盘电动机等构成，其中食物托盘、转盘支架、三角驱动轴安装于微波炉的炉腔内，如图4-1所示；而转盘电动机安装于微波炉的底部，如图4-2所示。

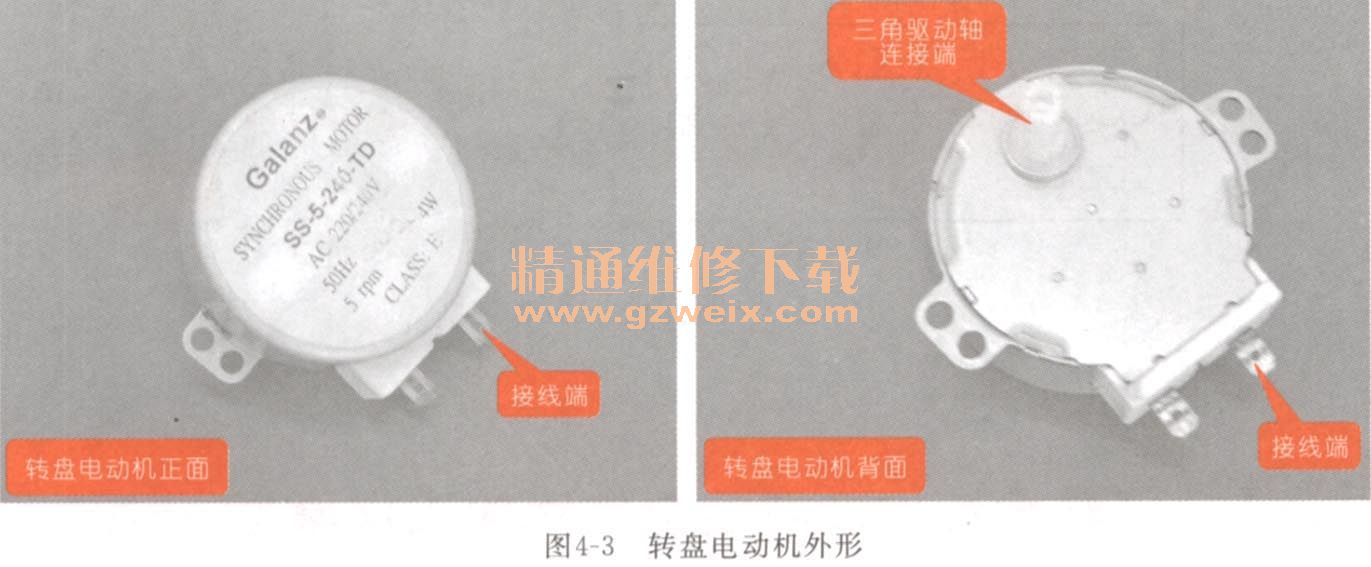

转盘电动机是整个转盘组件中的重要元器件，是食物托盘转动的动力来源，通过其接线端输入驱动电压，如图4-3所示。
转盘电动机的正面标有该电动机的规格型号，如图4-4所示，该转盘电动机标识为“AC 220/240V”、“50Hz”、“5rpm”、“4 W”，表示该转盘电动机的额定电压为交流220/240V，额定频率为50Hz，转速为每分钟5转（内设减速机构），额定功率为4W。
4．1．2 找到转盘组件的控制电路
根据高士达2586DTG （GoldStar MS-2586DTG）微波炉电路图可看出，转盘组件是通过继电器RT1进行控制的，通过电路图中的标识，可在操作显示电路板上查找出转盘组件的控制电路，如图4-5所示。
4．2搞清转盘组件及其控制电路的工作原理
通过微波炉的操作显示面板启动微波炉开始工作，继电器RTI接通后，转盘电动机即可获得工作电压，开始旋转，带动与其相连接的三角驱动轴不停的运转，从而带动炉腔内的托盘，使食物受热均匀，如图4-6所示为高士达2586DTG （GoldStarMS-2586DTG）微波炉转盘组件及控制电路的工作原理图。
4．3看懂转盘组件及其控制电路故障检修过程
故障现象描述
格兰仕WP800S型微波炉通电开机后，托盘不旋转，食物受热不均匀。
电路分析指导
将格兰仕WP800S型微波炉通电开机，观看转盘组件不转动，因此，判断出现上述故障是由于微波炉的转盘组件出现故障，造成该故障主要是由于托盘安装不良、微波炉炉腔内有异物、托盘、辊圈、三角驱动轴有损坏的情况，转盘电动机的供电端没有插接好或转盘电动机损坏等原因所引起的，应重点对其进行检测。
电路检修指导
对微波炉的转盘组件进行检修时，应遵循由易到难的原则进行。
（1）当微波炉的转盘组件出现无法转动的情况是，应首先查看炉腔内是否有异物卡住食物托盘，如图4-7所示，由于微波炉中有油渍，若发现异物可使用纸巾将其取出。

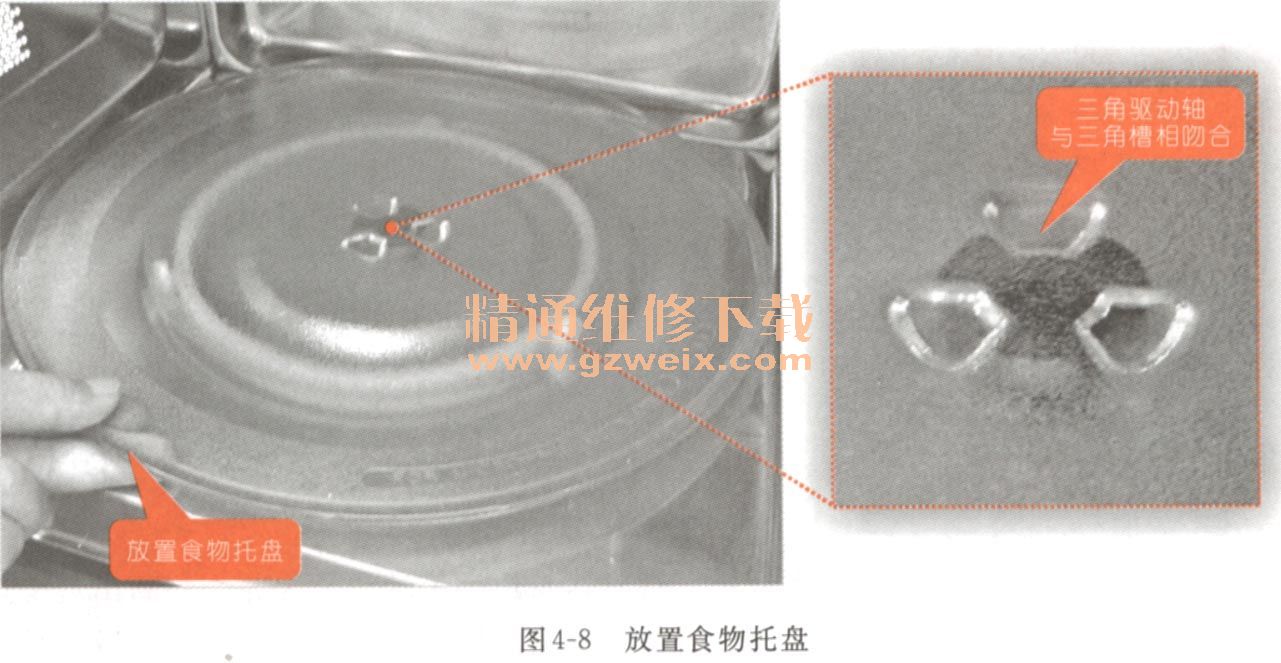

（2）取出异物后，将食物托盘放置平稳，使食物托盘的三角槽与三角驱动轴相吻合，如图4-8所示。
（3）取出异物重新放置食物托盘后，微波炉的转盘组件仍不工作，此时，应对微波炉中的转盘支架进行检查，检查转盘支架及侧端的辊轮是否出现磨损或断裂的现象，如图4-9所示。
（4）若检查发现转盘支架出现磨损或断裂的现象，引起了转盘转动失常，此时，将损坏的转盘支架更换即可排除故障。

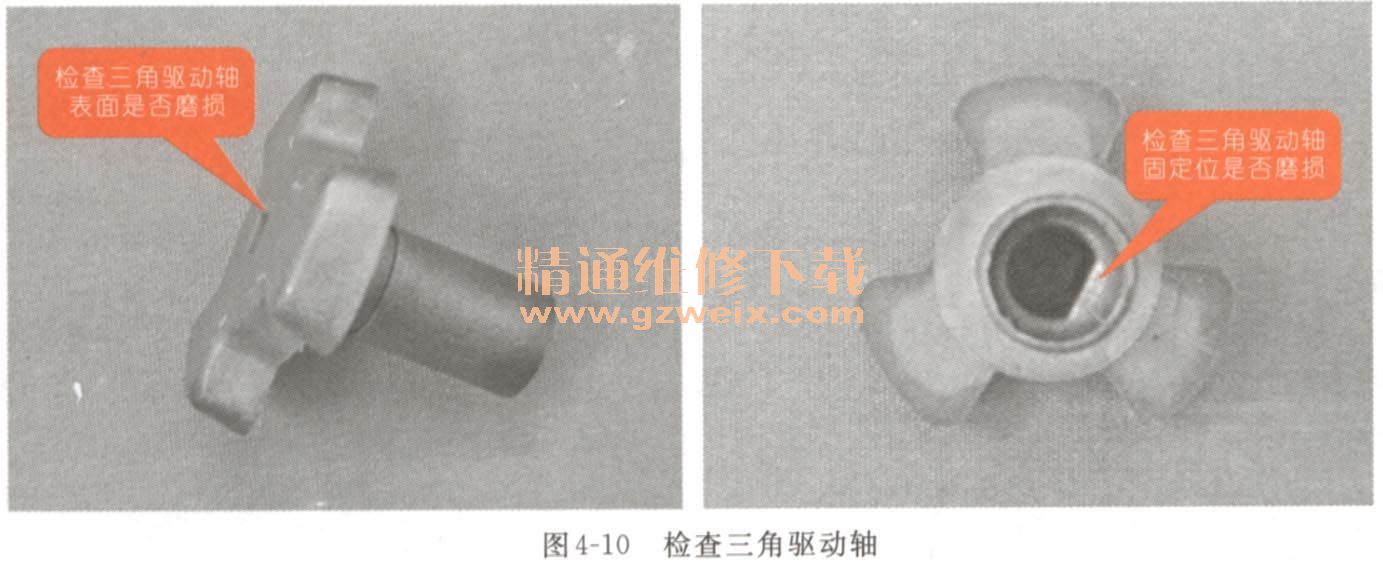

（5）经检测转盘支架正常，此时，需对三角驱动轴进行检查，三角驱动轴是转盘电动机和食物托盘之间的连接驱动装置，其两端的作用力较大，会对三角驱动轴两端造成一定的磨损，如图4-10所示，将三角驱动轴从微波炉中取出，检查三角驱动轴表面、与电动机连接的定位孔是否有明显的断裂和损坏的现象。
（6）若三角驱动轴表面或定位孔出现严重的磨损，应对其进行更换，即可排除故障。
（7）经检测发现，该三角驱动轴正常，此时需对转盘电动机进行检测，将微波炉的底盖打开，找到转盘电动机。

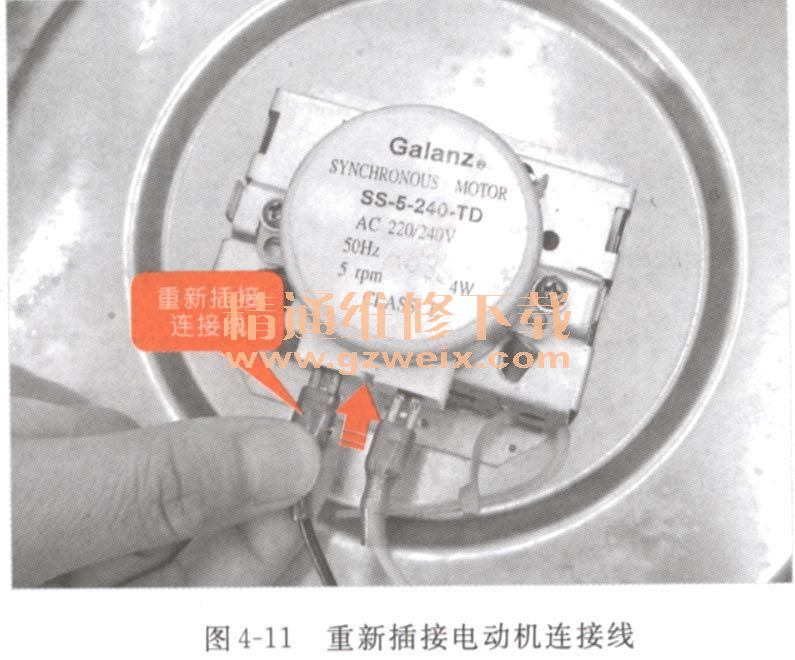

（8）由于微波炉长时间使用，转盘电动机的连接线很容易出现松动或脱落的现象，当转盘电动机出现故障时，应首先对其供电端的连接线进行检查，如图4-11所示，重新插接转盘电动机的连接线。
（9）重新插接转盘电动机的连接引线后，再次试机，转盘组件仍不工作，此时，应将微波炉通电，对转盘电动机的供电电压进行检测，如图4-12所示。
（10）经检测转盘电动机的工作电压为220V，说明转盘电动机的供电电压正常，此时，怀疑转盘电动机本身损坏，需对转盘电动机两个接线端的阻值进行检测。
（11）将转盘电动机的连接线拔下，万用表的两只表笔分别接在转盘电动机的两个接线端，如图4-13所示，正常情况下可检测到5. 5kΩ左右的阻值。
（12）经检测发现，转盘电动机的阻值为无穷大，说明该电动机已损坏，需要对其进行更换。
（13）使用同规格的电动机进行更换后，开机试运行，故障排除。
