看图学习微波炉故障维修
来源:本站整理  作者:佚名  2014-04-19 07:56:12

    第三章 烧烤组件及其控制电路故障维修
    3.1找到烧烤组件及其控制电路
    3.1.1找到烧烤组件

    微波炉的烧烤组件主要为石英管及供电线路,它是利用石英管的热辐射来对食物进行烧烤的,该组件通常安装于微波炉的顶部,如图3-1所示。

    石英管是一种电热器件,主要由供电端、石英管外壳和管内电热丝等构成,如图3-2所示。

    在石英管的供电端,通常标有石英管的额定功率和额定电压,如图3-3所示,该石英管供电端标识为“110V/500W”,表示该石英管的额定电压为110V,额定功率为500W。

    3.1.2找到烧烤组件的控制电路

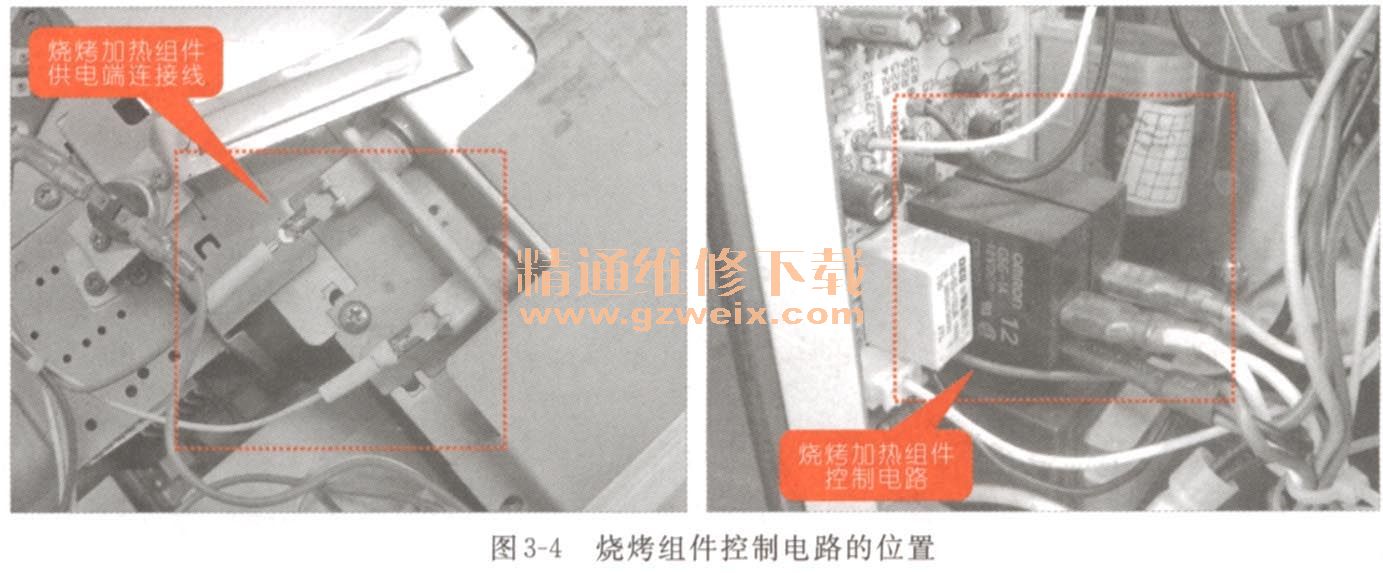

    微波炉烧烤组件是由微波炉的继电器进行控制的,因此,可通过烧烤组件的供电端连接线,找出与石英管连接的继电器的安装位置,再通过继电器的接点查找出加热组件的控制电路,如图3-4所示。

    3.2搞清烧烤组件及其控制电路的工作原理
    微波炉的烧烤组件是通过操作显示面板进行控制的,启动操作显示面板上的烧烤功能后,微波炉开始工作,将220V的电压加到石英管上,石英管加电后,电热丝开始发热工作,能够辐射出大量的热能,从而实现烧烤功能,如图3-5所示,为烧烤组件工作原理示意图。

    微波炉的烧烤组件中,通常设有两个石英管,它们可通过串联或并联的形式与电源连接,并使用耐高温导线进行连接。
    1.当微波炉烧烤组件中采用的是110V的石英管时,两个石英管需采用串联的形式,采用此种方式进行连接,当其中一个石英管损坏时,另一个石英管也就不能正常工作了,从而导致微波炉整个烧烤组件不能工作,如图3-6所示为采用串联方式进行连接的石英管。

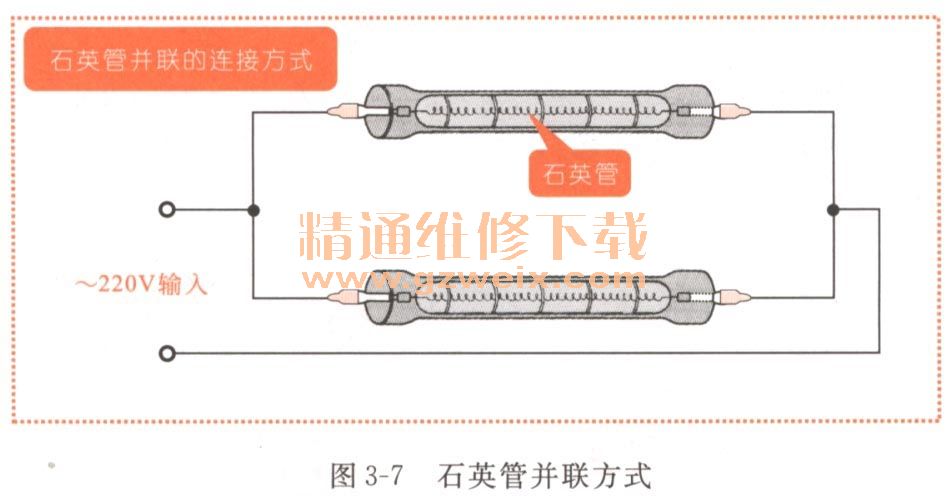

    2.当微波炉中采用的是220V的石英管时,两个石英管需采用并联的形式,来接收220V的供电电压,采用此种方式进行连接,当其中一个石英管损坏时,另一个石英管仍可以正常工作,只是功率减少,降低了烧烤效果,容易造成烧烤不良的现象,但不会导致微波炉的整个烧烤组件不工作,如图3-7所示。

    3.3看懂烧烤组件及其控制电路故障检修过程
    故障现象描述
    格兰仕WD900B微波炉,通电后启动正常,进行烧烤加热时,转盘转动正常,但不加热。
    电路分析指导
    微波炉出现上述故障现象,主要是由于微波炉的烧烤组件出现了故障,造成该故障主要是由于短接线烧坏、供电电压不正常或石英管本身损坏所引起的,应重点对其进行检测。
    电路检修指导
    根据上述故障分析,依次对其进行检修,查找故障点。
    (1)由于微波炉长时间的工作,会导致石英管的连接线松动、供电接点氧化等情况发生,当烧烤组件出现故障时,应首先对其连接线进行检查,若连接线松动,将其重新插接,如图3-8所示。

    (2)重新插接后,开机试运行,烧烤组件仍不工作,此时,需观察短接线表面是否有明显的断裂、烧焦或连接处接触不良,若无法从表面进行判断,可通过使用万用表进行检测,正常情况下,短接线为导通状态,如图3-9所示。

    (3)经检测,石英管端接线正常,此时需对石英管的供电电压进行检测,将微波炉通电后,调整为烧烤工作状态,检测石英管的供电端是否有220V的工作电压,如图3-10所示。

    (4)若石英管220V的供电电压失常,则说明是烧烤组件的供电电路出现故障,若能检测到石英管220V的供电电压,则说明是石英管本身损坏,需对其进行进一步的检测。

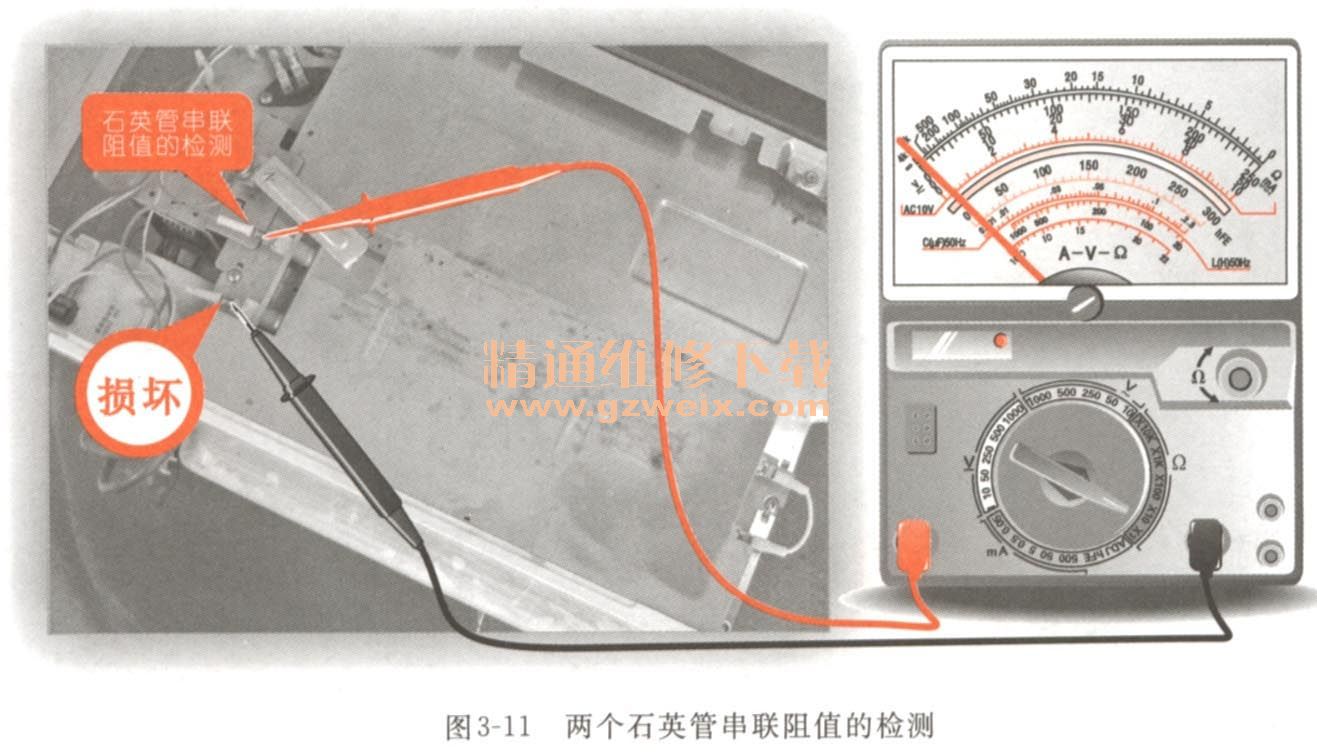

    (5)经检测,石英管220V供电电压正常,此时,需对石英管本身进行检测,如图3-11所示,使用万用表检测两个石英管之间的阻值,正常情况下,可检测到45Ω左右的阻值。

    (6)经检测两个石英管串联时的阻值为无穷大,根据串联电路的特点,说明有一个石英管已经损坏或两个石英管均损坏,此时,应对单个石英管进行检测,如图3-12所示,将一个石英管两端的连接线均拔下。

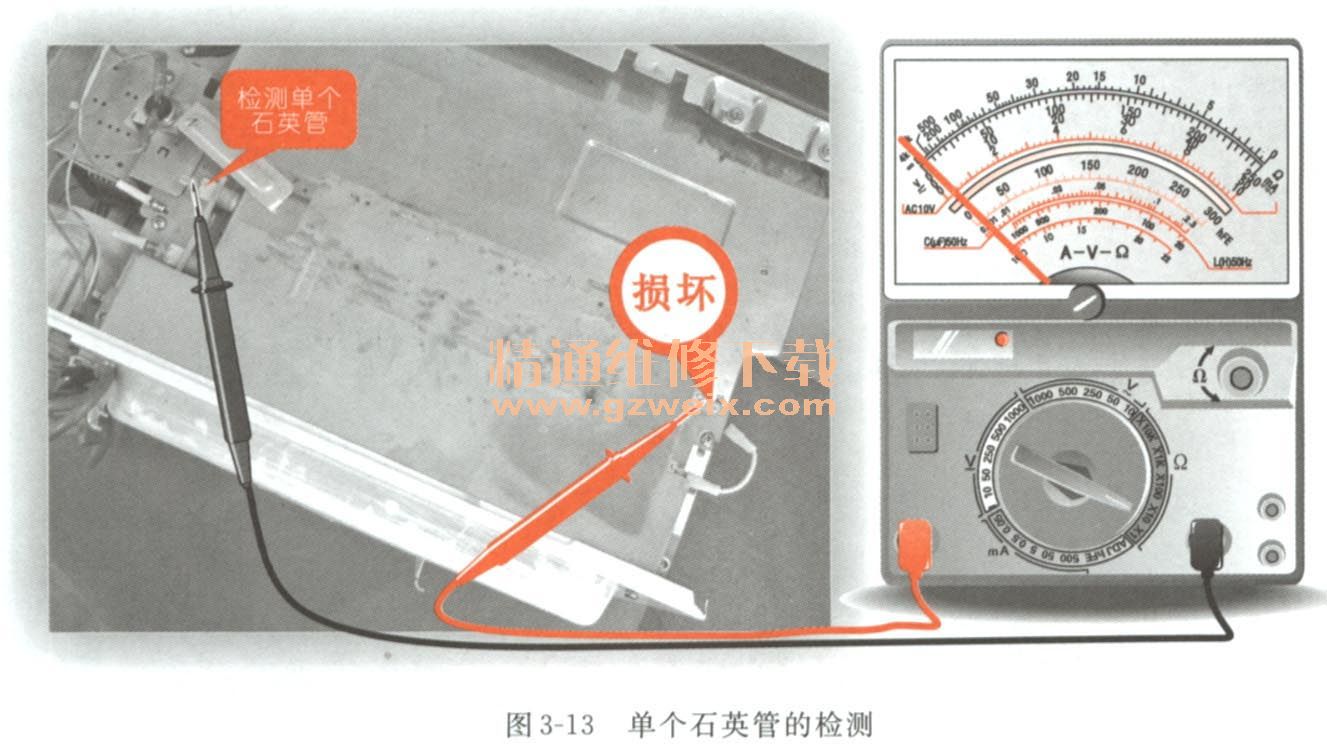

    (7)拔下连接线后,使用万用表检测石英管两端的阻值,正常情况下可检测到22Ω左右的阻值,如图3-13所示。

    (8)经检测,石英管的阻值为无穷大,说明该石英管已损坏,需要对其进行更换,再使用同样的方法,对另一个石英管进行检测,经检测,另一个石英管的阻值正常。
    (9)使用同规格的石英管更换故障石英管,开机试运行,故障排除。
