一、电源电路工作原理

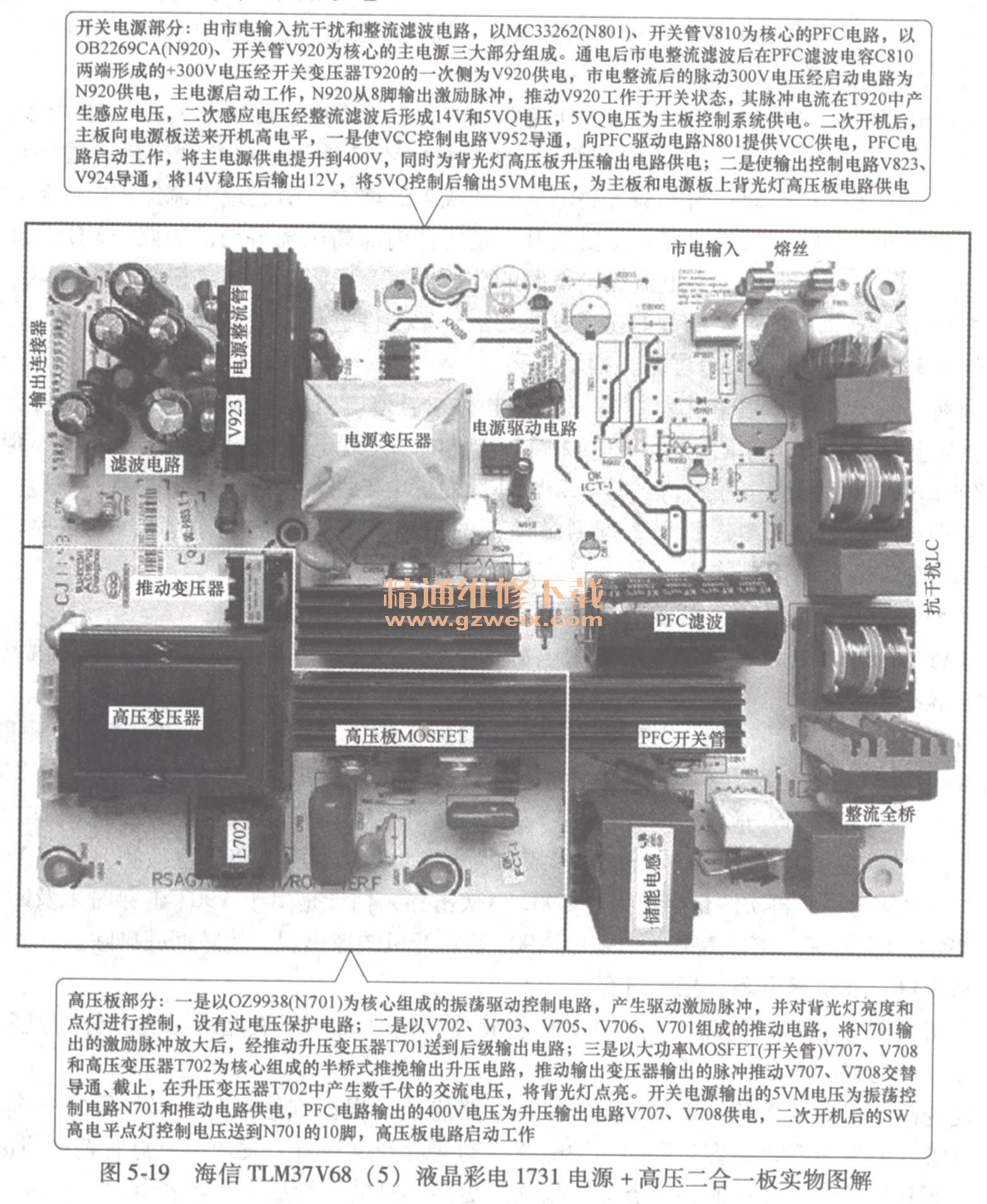

海信TLM37 V68 （5）液晶彩电1731电源＋高压二合一板实物图解如图5-19所示。它由开关电源和背光灯高压板两部分组成，其中开关电源由市电输入抗干扰和整流滤波电路、PFC电路和主电源三大部分组成。
（一）PFC电路

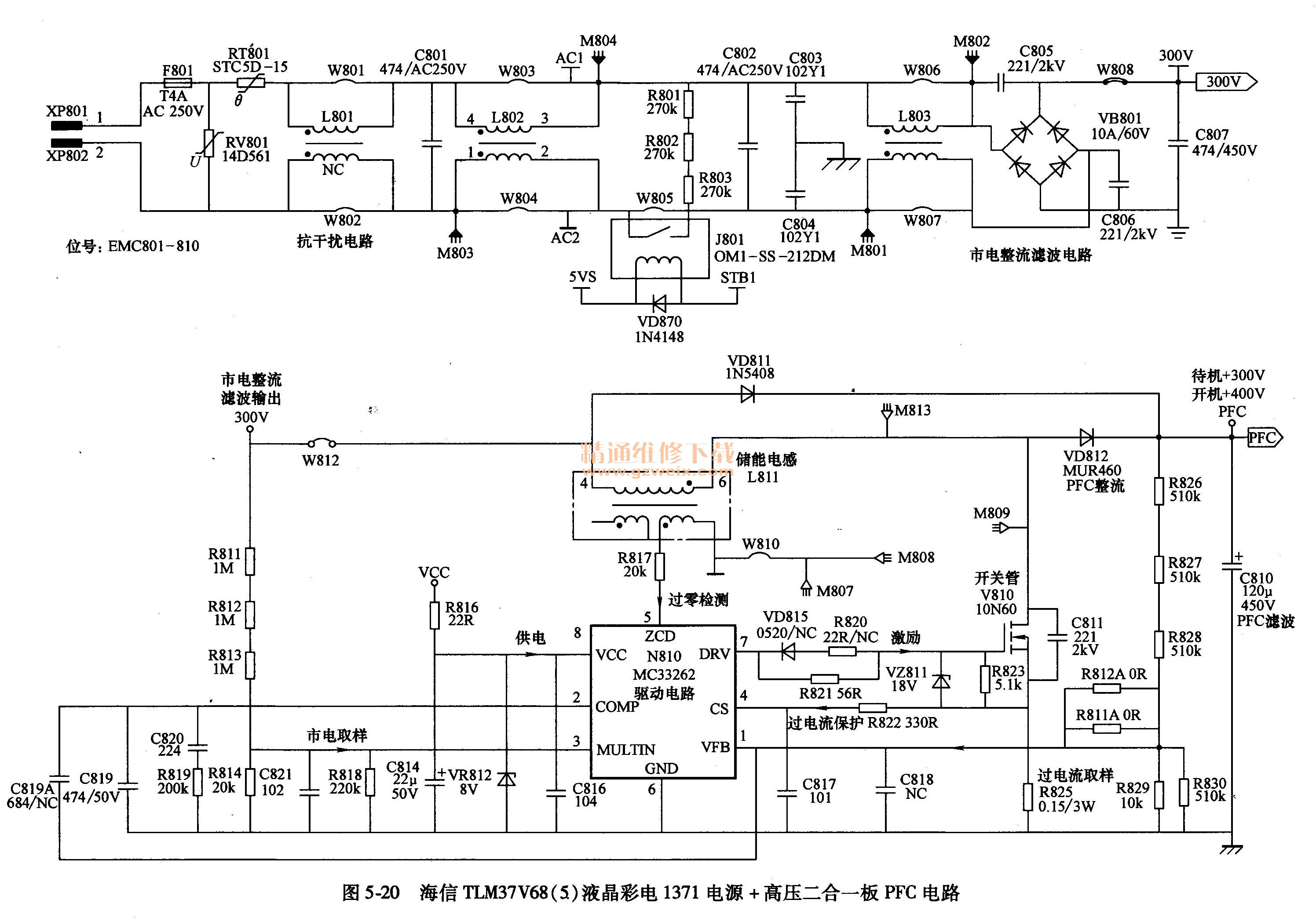

PFC电路如图5-20所示。它以驱动控制集成电路NPC33262 （N810）、开关管V810、储能电感L811为核心组成，将整流滤波后的市电校正后提升到400V为主开关电源和电源板上的高压板升压输出电路供电。
1. MC33262简介

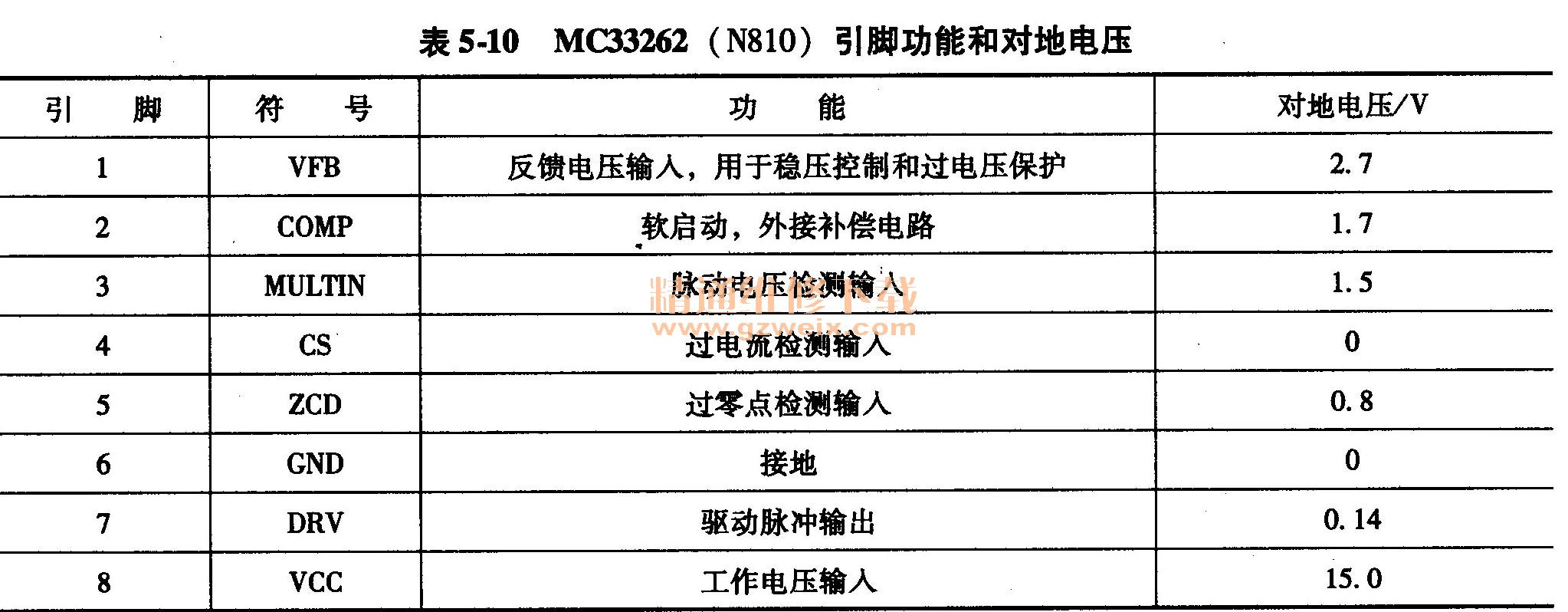

MC33262是PFC电路专用集成控制芯片，工作在临界模式，采用升压电路方式工作，其内部电路框图如图5-21所示；引脚功能和对地电压见表5-10。
2．启动工作过程
通电后，市电经过抗干扰电路滤除干扰脉冲后，再经全桥电路VB801、C807整流滤波后，产生100Hz的脉动300V电压，经储能电感L811送到PFC开关管V810的漏极。
PFC电路工作在CRM（临界导通模式），MC33262的5脚是零电流检测输入端，接在L811的二次侧，检测L811工作时的电感电流，当VCC电压加到MC33262的8脚，且5脚检测到L811电感电流为OA时，MC33262的5脚电压降为0V，将内部的RS触发器置“1”7脚输出高电平，使V810导通。300V电压经过PFC储能变压器的一次侧、V810的漏一源极、R825到地，此时电能储存于L811币。当L811上的电感电流增大到一定值时，7脚输出低电平，V810截止。此时，储存在L811中的能量通过VD812向C810充电，使C810上电压在原300V电压的基础上再叠加上充电电压，获得约400V的直流PFC电压。
N810的2脚外接的低通滤波器电路，起软启动作用，改变此电路的时间常数，可以改变稳压控制的反应速度及稳定度。
L811上的2-5绕组是N810的过零检测取样绕组，过零取样信号加到N810的5脚ZCD端，控制开关管V801工作在临界断续导通模式，从而减少开关电路的开关损耗，提高了电路的可靠性。
N810的3脚是市电整流滤波后100Hz波形取样输入端。对于工作在临界导通模式的PFC电路，其控制芯片需要一个输入电压的基准波形来调整其工作频率，如果3脚没有波形输入，PFC电路就无法工作。
VD811为开机浪涌电流保护二极管。在PFC电路开始工作的瞬间，供电电流可以首先通过VD811对C810进行充电，从而使流过T832的电流大大减小，产生的自感电动势也就小了很多，消除了开机瞬间可能出现的大电流，对滤波电容和开关管进行了有效的保护。电路正常工作后，由于VD811正极电压为300V，而负极电压为380V、VD811呈反偏截止状态，对电路工作没有影响。
3．稳压控制电路
MC33262的1脚通过分压电阻K829、R830、K828、R827、R826接在PFC电压输出端，1脚电压经MC33262内部放大后，与由3脚输入的电压分压值在乘法器中相乘，乘法器输出的电压再与由4脚输入的V810反馈龟流进行比较，产生控制信号控制：脚输出脉冲占空比，从而通过调整V810的导通时间，稳定PFC输出电压。
4．保护电路
N810的4脚是过电流保护检测输入端，当负载电流过大时，4脚外接的取样电阻R825上的电压降上升。该电压经R822送入N810，在芯片内部和闭值电压进行比较，如果高于阈值，N810就会停止工作，7脚PFC激励信号不再输出。
（二）主电源电路

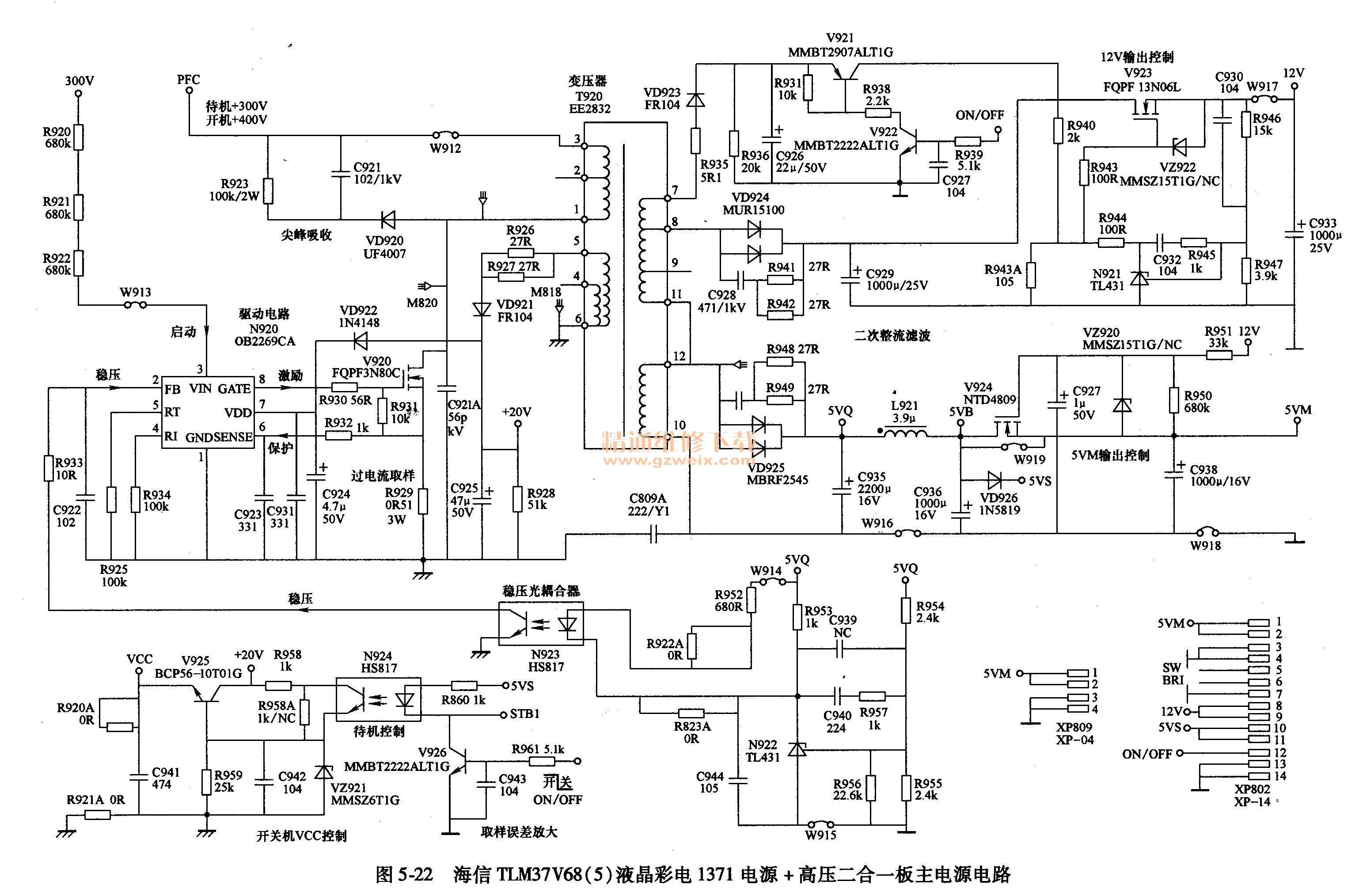

海信TLM37 V68 （5）液晶彩电1731电源＋高压二合一板主电源电路如图5-22所示。它以集成电路OB2269CA （N920）、开关管V920、开关变压器，20为核心组成。待机时产生14V、5VB电压，5VB电压为主板控制系统供电；开机时将14V、5VB电压控制后输出＋
2V和5VM电压，为主板和电源板上的高压板电路供电。
1. OB2269 CA简介

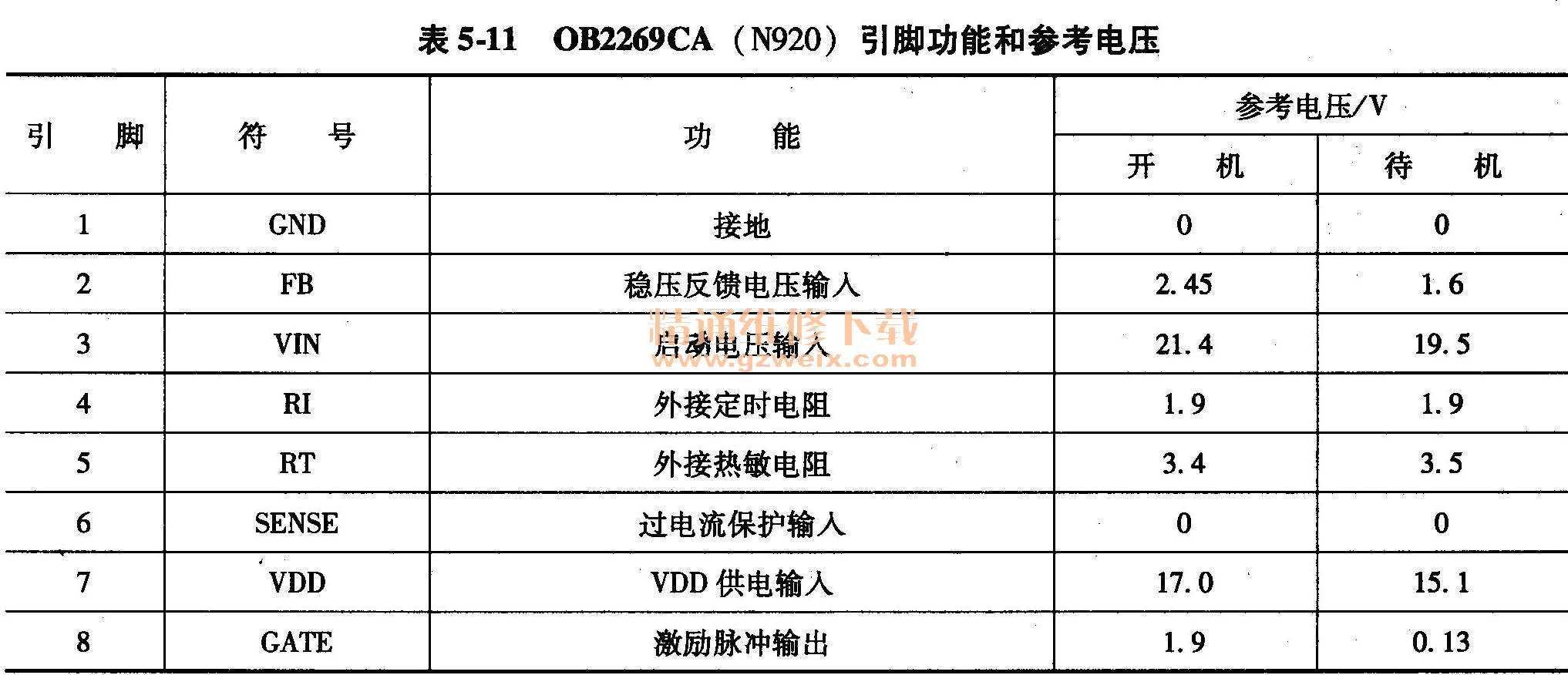

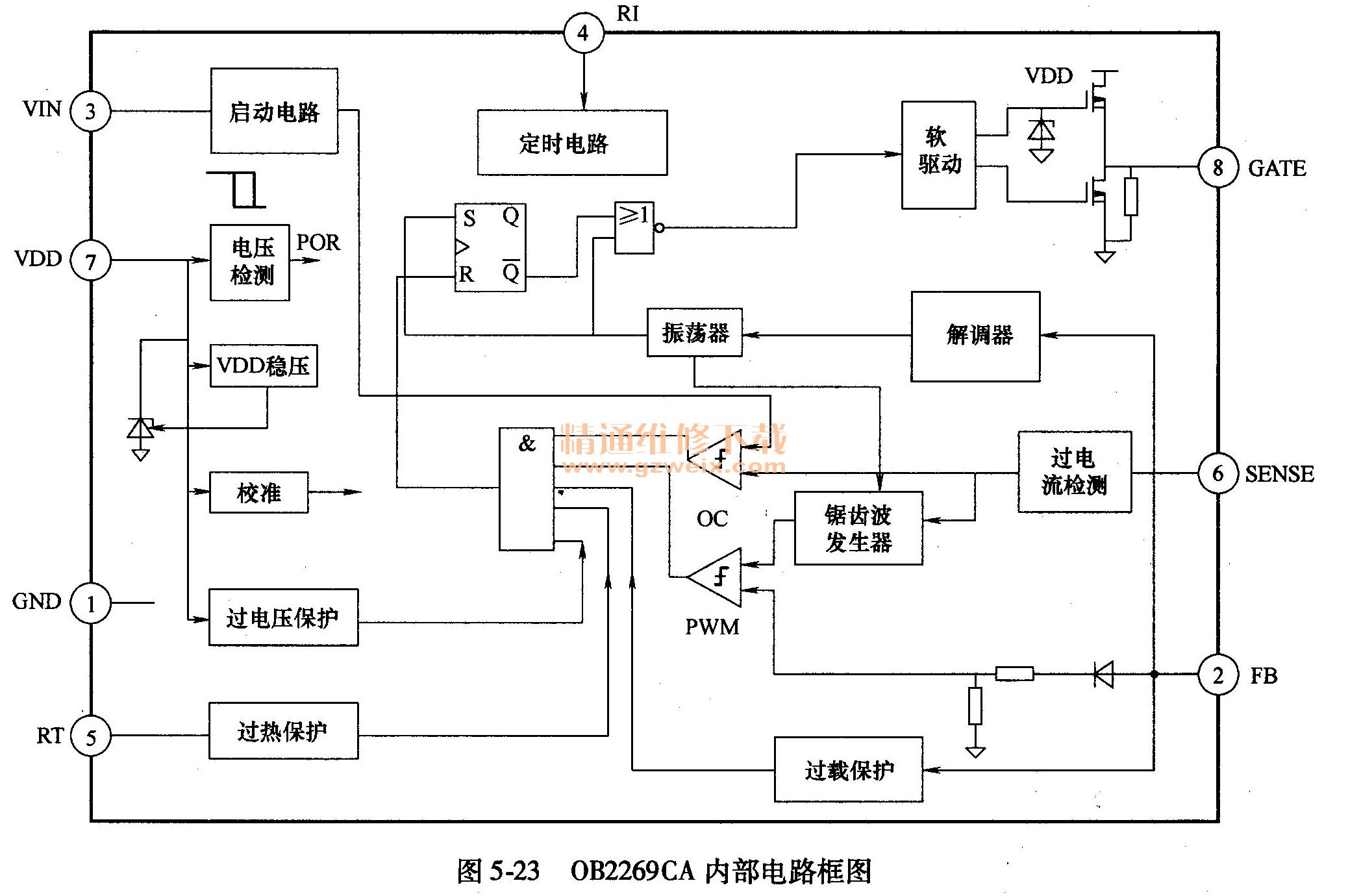

OB2269CA是开关电源驱动控制集成电路，其内部电路框图如图5-23所示；和参考电压见表5-11。
2．启动工作过程
电源开关接通后，交流220V整流滤波电路输出脉动300V电压经PFC电路在PFC滤波电容C810两端形成＋300V直流电压，经T920的一次3-1绕组加到V920的漏极，整流滤波后的脉动300V电压经启动电阻R920～R922加到OB2269 CA的3脚，再通过内部的电流源给7脚上的外接电容C924充电，当C924上充得的电压达到启动电压值时（典型值为16.5V），OB2269CA内部振荡电路开始振荡，产生的振荡脉冲信号经内部相关电路处理后，从8脚输出PWM开关脉冲加到V920的栅极，使V920进入开关状态，在T920中形成变化的磁场，然后通过互感作用在7920的二次侧产生感应脉冲电压。
OB2269 CA的4脚为频率设定脚，更改4脚外接电阻可以更改OB2269CA的振荡频率；5脚为软启动脚。
3．整流滤波输出电路
T920热地端的5脚输出的脉冲信号经由VD921、C925组成的整流滤波电路后，得到的20V电压分为三路：一路经VD922加到OB2269 CA的7脚，作为OB2269 CA稳定工作的工
作电压；第二路输往V925的集电极，作为V925的输入电压；第三路经R958加到N924次级，作为N924的工作电压。
T920冷地端的7脚输出的脉冲信号经VD923、C926整流滤波后，得到的直流电压加到开关机输出控制电路V921的发射极，作为V921的工作电压。T920的8脚输出的脉冲信号经VD924、C929整流滤波后，得到的直流电压加到V923的漏极，作为V923的输入电压。
T920的12脚输出的脉冲信号经VD925、C935、L921、C936整流滤波后，得到5VQ、5VB电压作为电视机待机时的工作电压，为主板控制系统供电。
4．稳压控制电路
稳压控制电路由取样电阻R954、R957、R955、R956、误差放大器N922、光耦合器N923等组成，通过对OB2269CA的2脚反馈电压进行控制，达到控制内部振荡脉宽，稳定输出电压的目的。
5．开关机控制电路
开关机控制电路分为两部分：一是由V926、光耦合器N924和晶体管V925组成的VCC控制电路，开机时为PFC电路N810提供VCC供电，PFC电路启动工作，将主电源和高压板的供电提升到380V;待机时切断VCC供电，PFC电路停止工作，主电源和高压板的供电降低为300V。二是由V926、V921、V923、V924组成的12V和5VM电压控制电路，开机时输出12V和5VM电压，为主板等负载电路供电；待机时切断12V和5VM电压，主板电路停止工作，进入待机状态。
6．保护电路
OB2269 CA的6脚为电流反馈脚，“当负载过大时，流经V920的漏一源极、电阻R929上后电流增大，当在R929上产生的电压降大于0. 86V时，8脚PWM脉冲信号的脉宽将限制输出，导致2脚反馈电压上升，当这种现象持续80ms后，芯片将进入过载保护（OLP）状态，8脚停止PWM脉冲信号输出。
OB2269CA的7脚为供电脚，正常工作典型值为16.5V。当此脚电压高于或等于23. 5V时，内置的过压保护（OVP）电路起控，8脚停止输出PWM脉冲信号。当7脚电压低于11V时，内置的欠压保护（UVLO）电路起控，8脚停止输出PWM脉冲信号；8脚内部有灌流驱动电路，同时装有18V钳位二极管，防止栅极驱动电压过高。
二、电源电路故障维修
海信TLM37 V68 （5）液晶彩电1731电源＋高压二合一板发生故障，主要引发开机三无、黑屏幕故障，可通过观察待机指示灯是否点亮，测量关键点电压，解除保护的方法进行维修。
本机电源板可以从电视机上摘下独立维修，维修时拔掉输出连接器XP802和XP809、将XP802的12脚ON/OFF端与10, 11脚5VS端相连接，模拟ON/OFF高电平开机电压，电源板处于开机状态，正常时各路电压均有输出。在维修不是带负载能力差的故障时，本电源可以空载维修。
（一）待机指示灯不亮
1.熔丝熔断
测量熔丝F801是否熔断，如果已经熔断，说明开关电源存在严重短路故障，主要对以下电路进行检测：一是检测市电输入抗干扰电路电容及整流滤波VB801、C807是否击穿漏电。二是检查主电源开关管V920是否击穿，如果击穿，进一步检查T920的1-3绕组并接尖峰吸收元器件VD920、R923、C921；检查N920的2脚外部稳压控制电路N923、N922（TL431 L）是否发生开路故障，造成输出电压过高损坏V920，检查N920的6脚外部过电流检测电路R929是否连带损坏。三是检查PFC电路开关管V810是否击穿，如果击穿，检查N810的1脚外部稳压电路和4脚外部过电流保护电路。
2．熔丝未断
如果测量熔丝F801未断，但指示灯不亮，测量主电源无电压输出，主要是开关电源电路未工作，主要对以下电路进行检测：一是测量V920的漏极有无待机状态300V、开机状态380V电压。无300V电压，检查市电整流滤波电路。二是测量N920的3脚有无20V启动电压，N920的7脚有无＋17V的VCC直流电压。3脚无启动电压，检查3脚外部的R920、R921、R922; 7脚无VCC电压，检查7脚外部的二次供电电路VD922、VD921、C925、R926//R927等。三是测量N920的8脚有无PWM驱动脉冲输出，有驱动脉冲输出，检查N920的8脚外部R930、V920、R929；无PWM驱动脉冲输出，检查N920外部元器件，外部元器件正常，更换N920。
（二）待机指示灯亮
发生开机三无，待机指示灯亮，但无12V和5VM电压输出故障，故障在开关机控制电路。先测量开关机控制电压ON/OFF是否为开机高电平，再检查开关机控制电路：一是检查PFC驱动电路N810的8脚有无VCC供电，无VCC供电，检查V926、N924、V925；二是测量12V和5VM控制电路V926、V921、V923、V924。
如果维修时测量PFC输出电压只有300V左右，说明PFC电源没有工作，L811没有产生自感电压。应检查PFC电路，首先测量N810的8脚VCC供电是否正常，无VCC供电，
检查开关机VCC控制电路；有VCC供电，查N810及其外部电路元器件。大滤波电容C810容量减小，也会造成PFC输出电压降低，造成主电源和背光灯升压电路工作不正常。
例5-12：开机三无，指示灯不亮。
分析与检修：测量市电输入电路的熔丝F801未断，测量开关电源无电压输出，判断开关电源电路发生故障。
对开关电源进行检测，测量驱动电路N920的3脚无启动电压，对3脚外部的启动电路进行检测，发现R920烧断。更换R920后，故障排除。
例5-13：开机三无，指示灯亮。
分析与检修：指示灯亮，说明开关电源基本正常，按下“POWER”键开机，测量主开关电源无12V电压和5 V-M电压输出，测量ON/OFF电压为高电平，判断故障在电源板待机控制电路。对T920二次侧的输出电压控制电路进行检查，测量C929两端的＋14V电压正常，测量V923的栅极电压也为高电平，判断V923内部开路。更换V923后，12V输出电压恢复正常，5VM电压也恢复正常，故障排除。
