轻松学会海信液晶彩电高压板维修
来源:本站整理  作者:佚名  2013-08-10 04:32:01

二、电源电路故障维修
    海信MST9机芯1235电源+高压二合一板引发的故障主要有三种:一是指示灯不亮,多为电源部分故障;二是指示灯亮,无图无声,主要是电源+12V、+5V供电电路故障;三是有声无光,则是背光灯高压板故障。
    如果发生指示灯不亮的故障,故障范围在电源部分,可首先检查元器件是否掉件及连焊。如开机异常,开机测量输出端XP802的10、11脚5V-S是否有5V电压输出,判断故障范围。

    (一)电源电路无电压输出
    开机前,应确认元器件没有掉件及连焊。如开机异常,按如下顺序查找。
    1.测量电源板输出5V电压
    开机测量输出端XP802的10、11脚5 V-S是否有5V电压输出,若有5V电压输出,则检测待机控制电路电压;若没有5V电压输出,则进行下一步,测量主电源电压。

    2.测量主电源电压
    测量C810 (450V大电解电容)两端电压是否在300V左右(交流220V输入),若没有300V电压,测量前面是否有交流输入或熔丝是否损坏;若有300V电压,则测量集成电路N801的1脚电压是否大于2V。若大于2V,说明正常;若小于2V,则说明输入交流电有问题。然后测量N801的6脚电压,正常应该在12~18V。若都正常,测量光耦合器N805电路的R835之间是否有反馈电压差。若有反馈电压差,说明变压器二次侧有反馈,是保护电路V815导通所致,检查过电压保护稳压二极管VZ806, VZ807是否击穿变质;若没有反馈电压差,则检查二次侧取样误差放大电路N808是否正常。

    3.测量待机控制电路电压
    将输出端子XP802的12脚STB接5V电压,看+12V是否有12V电压。若没有,则测量晶体管V817是否损坏,栅极是否有电压;若有,则测量电解电容C841是否有14V电压。若没有14V电压,测量VD820或R850是否损坏;若有14V电压,测量V817是否有问题。注意:此处有12V过电压保护电路VZ807,若此处过压,一般是V812击穿,则输出电压波动不稳。

若++12V有12V电压,则测量+5V电压是否正常;若没有+5V电压,则检查晶体管V813是否损坏。注意:此处++12V控制+5V的输出,只有12V输出正常,+5V才能正常工作。

    测量450V大电解电容两端电压是否在360V以上,该机正常值为380V,如果该电压为300V左右,说明PFC电路未工作,·则检查C830电压是否正常,正常应该在12~18V;若C830没有12~18V电压,则检查VCC控制电路的VZ802、V805是否正常,或检查V814是否导通。

    (二)无5V-S、5V-M、12V输出检测
    首先测量电源电路有无元器件损坏,若没有,则测量集成电路N801的1脚电压是否大于2V。若大于2V,说明电路正常;若小于2V,则说明输入交流电有问题,或者是电容C820漏电或损坏。

    假如在以上均正常的情况下,还是没有输出。此时,可以将二次侧的小滤波电感L804和L805去掉,直接测量电容C843和电容C849,空载时C843两端电压为14~17V、C849两端电压约为5. 2V。若两电容电压符合上述数值,则应该是小滤波电感L804和L805以后电路的问题。根据以往的经验,一般电容C853损坏的情况比较多。假如5V输出正常,而12V没有输出,一般是V812损坏。

    三、高压板电路工作原理
    (一)高压板基本电路。

    海信MS19机芯1235电源+高压二合一板背光灯高压板电路如图5-10所示,主要由振荡与控制电路、激励电路与升压电路两大部分组成。由于高压板设置在电源板上,高压板升压电路不再像传统的高压板那样采用12~24V低压供电,而是直接采用电源PFC端的380V高压供电。该高压板电路的优点是效率高、成本低,缺点是对升压电路的元器件耐压等参数提出的要求更高。
海信MST9机芯1235电源+高压二合一板背光灯高压板电路


    1.振荡与控制电路
    高压板振荡与控制电路由N803 (FAN7313)内外部电路构成,采用单12V供电,向激励电路输出两路驱动脉冲信号,并具有过电压、过电流保护功能。FAN7313是飞兆公司开发的高压板振荡与控制专用集成电路,内部电路框图如图5-11所示,内含振荡电路、BDIM控制器、计时器、参考电压电路、频率扫描电路、输入逻辑控制电路、输出逻辑控制电路、驱动输出电路等。FAN7313引脚功能和对地电压见表5-5。

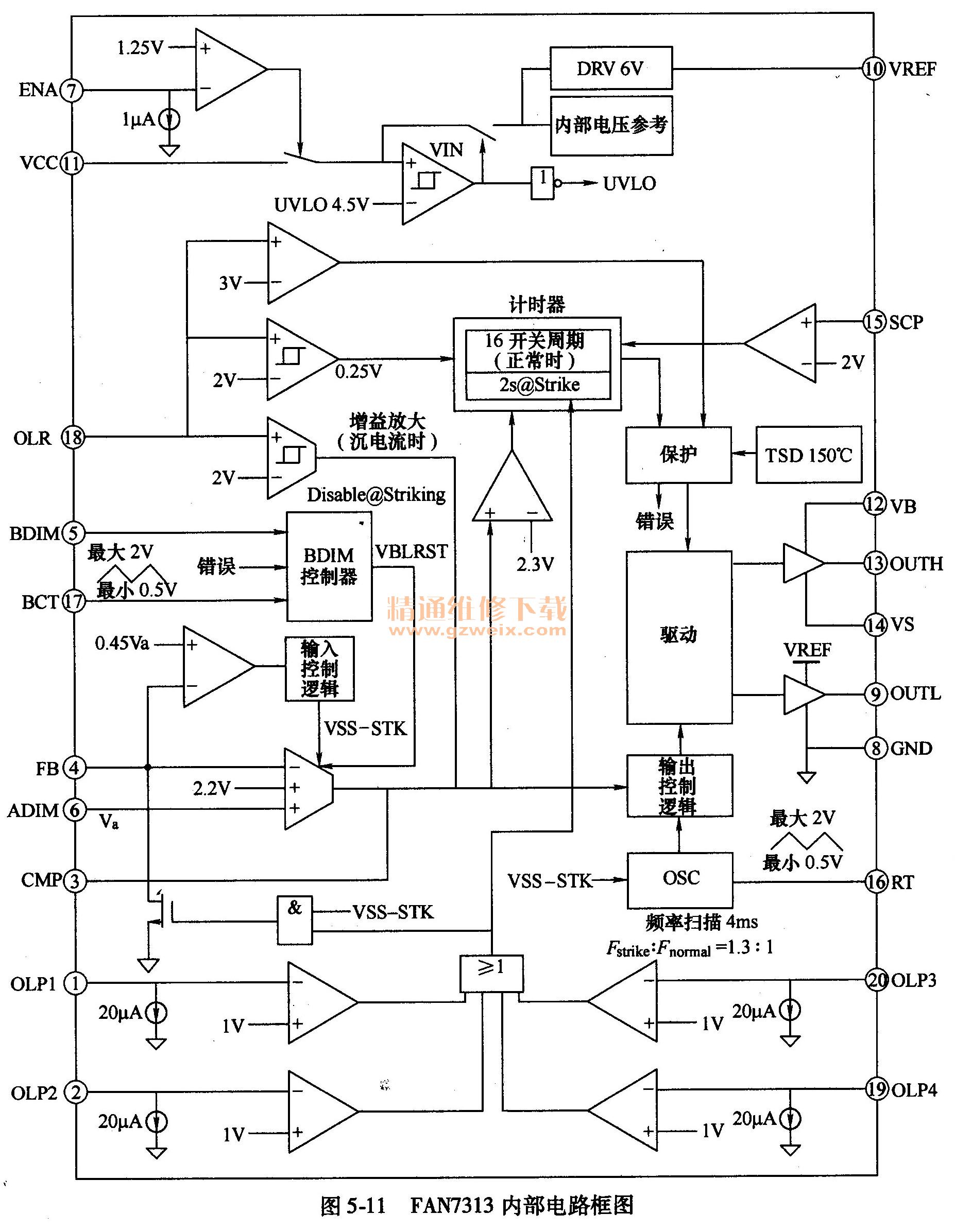

FAN7313内部电路框图
 FAN7313引脚功能和对地电压

    电源电路冷地端输出的12V电源经R871、R871降压,经C860, C861退耦滤波后变为VCC电压,为高压板振荡与控制电路供电,送到高压板控制电路N803的11脚。高压板的控制电平通过连接器XP802送入电源+高压二合一板,开机时主电路板控制系统ON/OFF为高电平,经连接器的5脚送入电源+高压二合一板,通过R880送入N803的7脚ENA使能控制端;主电路板的控制系统输出的亮度控制IPWN电压经连接器的6脚送入电源+高压二合一板,经R873加到N803的5脚。N803获得工作条件而启动工作,内部振荡电路启动,产生脉冲电压,经内部电路处理后,从13、9脚输出激励脉冲电压,经推动变压器T802耦合,送到激励电路N804。

    2.激励电路与升压电路
    激励电路与升压电路由输入变压器T802、激励电路N804 (FAN7382)、推挽输出电路V803、V804、输出变压器T803、升压变压器T804~T807组成。
    FAN7382是一款高边和低边门驱动单片集成电路,能够驱动工作电压达到+600V的MOSFET和绝缘栅双极型晶体管(IGBT)。 FAN7382采用两种供电电压,其内部电路框图如图5-12所示;引脚功能和对地电压见表5-6。
FAN7382引脚功能和对地电压
 FAN7382内部电路框图

    电源部分热地端输出的VCC电压送到N804的1脚,为激励电路供电,PFC电路输出的+380V电压为推挽输出电路V803, V804供电。输入变压器T802耦合后二次侧得到的激励脉冲分为两组送到N804的2、3脚,经N804放大后,从7、5脚输出,激励MOSFET开关管V803、V804交替导通,工作于开关状态,在输出变压器T803产生感应电压,其二次侧的感应电压送到T804~T807 4个升压变压器的一次侧,经过变压器升压后,从二次侧高压绕组产生交流高压,将背光灯灯管点亮。

    (二)检测与保护电路
    4个高压变压器的二次侧均设有电压检测和电流检测电路,一是将检测电压分别送到N803的4脚反馈输入脚,内部电路根据检测到的电压和电流数据,对输出激励脉冲进行适当地调整,保持输出电压的稳定;二是将检测电压送到N803的开路保护脚1、2、20、19、18脚。
    由于4个升压变压器二次侧的检测电路相同,下面以T807为例,介绍二次侧的电压、电流检测保护电路。
0888、C889对灯管的输出交流电压进行分压,C889上端分得的电压经VD839整流,在C890两端形成检顺组电压,经VD840将检测电压OLR和SCP送到N803的18、19脚,同理T804 ~T806形成的OLR和SO检很组电压也送到N803的18、19脚,作为过电压保护检测的依据。当T804~T807的输出电压升高,经检测后使18脚电压升高到2V以上时,N803停止工作。

    灯管回路电流经T807的下部绕组产生感应电压,经VD838整流,在R913上形成电压,该电压一路经R914送到N803的4脚;另一路经R912送到N803的1脚。同理T804~T806形成的检测电压一路送到N803的4脚;另一路送到20、19、2脚,作为保护启动的依据。当背光灯管发生故障不工作时,其电流剧减,电流检测电路输出电压降低,当1、2、20、19脚电平低于1V时,N803在2s后停止输出。
