4.3.2升压板上的易损件识别
    背光灯升压板的易损件识别,需先学会识别其上主要器件。
(1)升压板上的主要器件特征

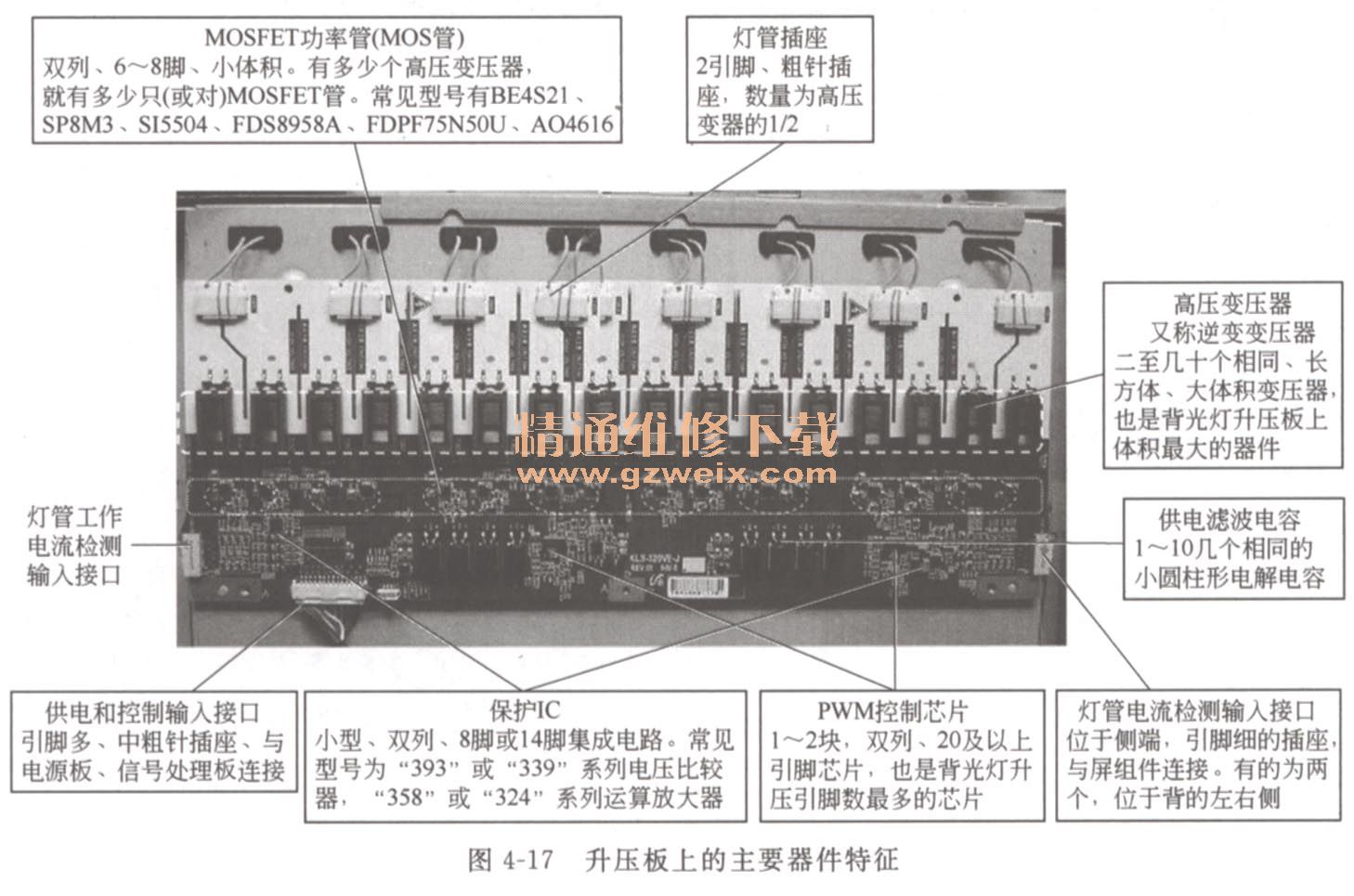

    ①升压板上的主要器件特征图4-17是背光灯升压板上的主要器件特征。其中高压变压器、背光灯插座、MOSFET驱动管的数量相同或成1/2倍数。集成电路和MOSFET驱动管按由大到小排列依次为PWM控制芯片、电压比较器、MOSFET管。
升压板上的主要器件特征

    a. PWM控制芯片常见型号:BA9741, BD9846FV, BD9897FS, BIT3101, BIT3102,BIT3105、BT3106A, DMB8110D, MSC1691AI, LX1688CPW, OZ960, OZ964, OZ9925、TL1451。
    b.高压变压器常见型号有:4301H910103 (GP), ST114WH, HVT-0430

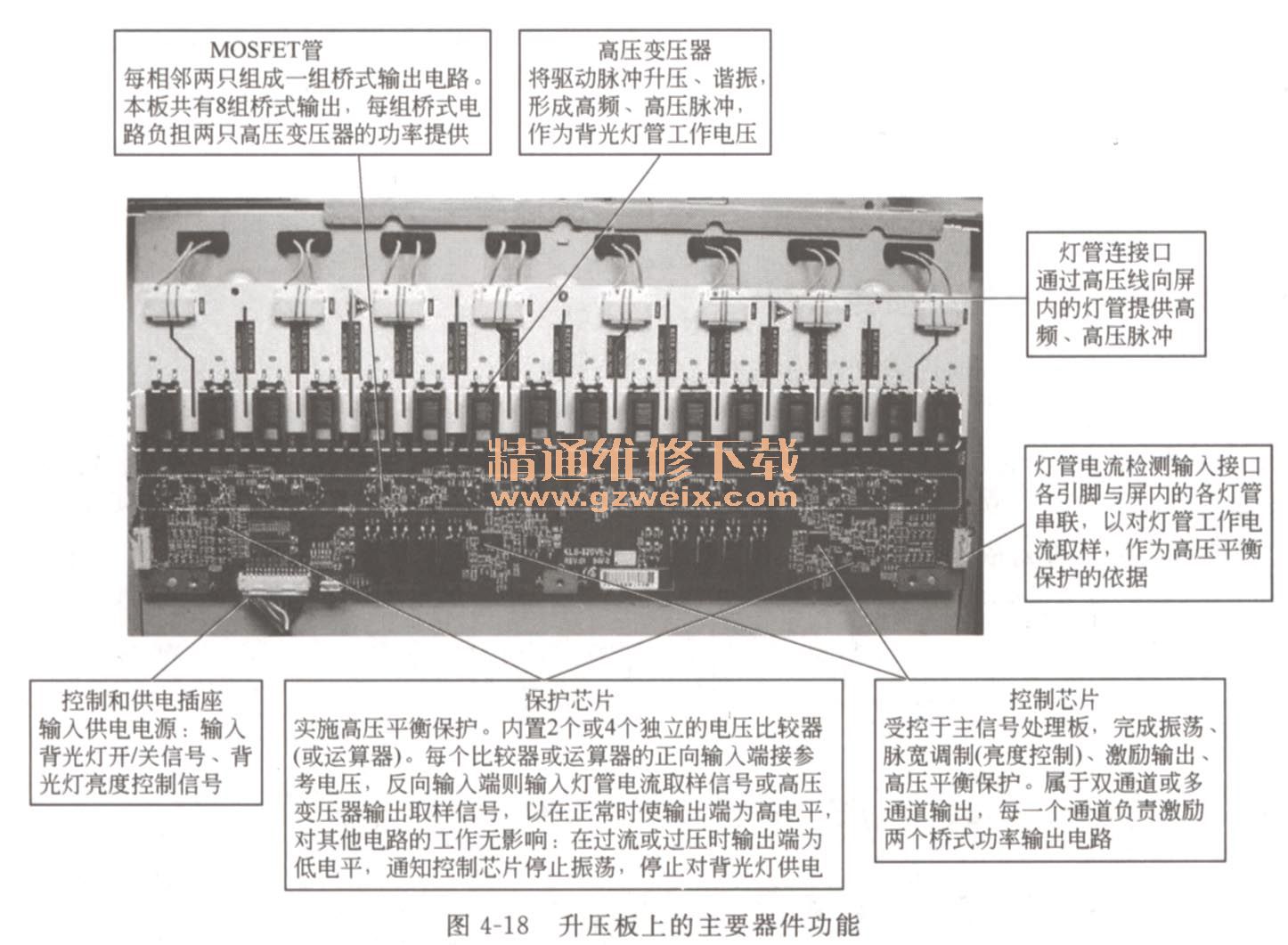

    ②升压板上的主要器件功能图4-18是背光升压板上的主要器件功能。其中底部的供电和控制输入接口,输入背光灯板的工作条件;主控芯片、MOSFET管、高压变压器负责将+24V(或12V, 120V)直流电压,变换成高频、高压脉冲,再分别由顶部的多个灯管插座分别提供给屏内背光灯管。电流保护IC于检测背光灯升压板的输出电压及电流,并在异常时实施保护。

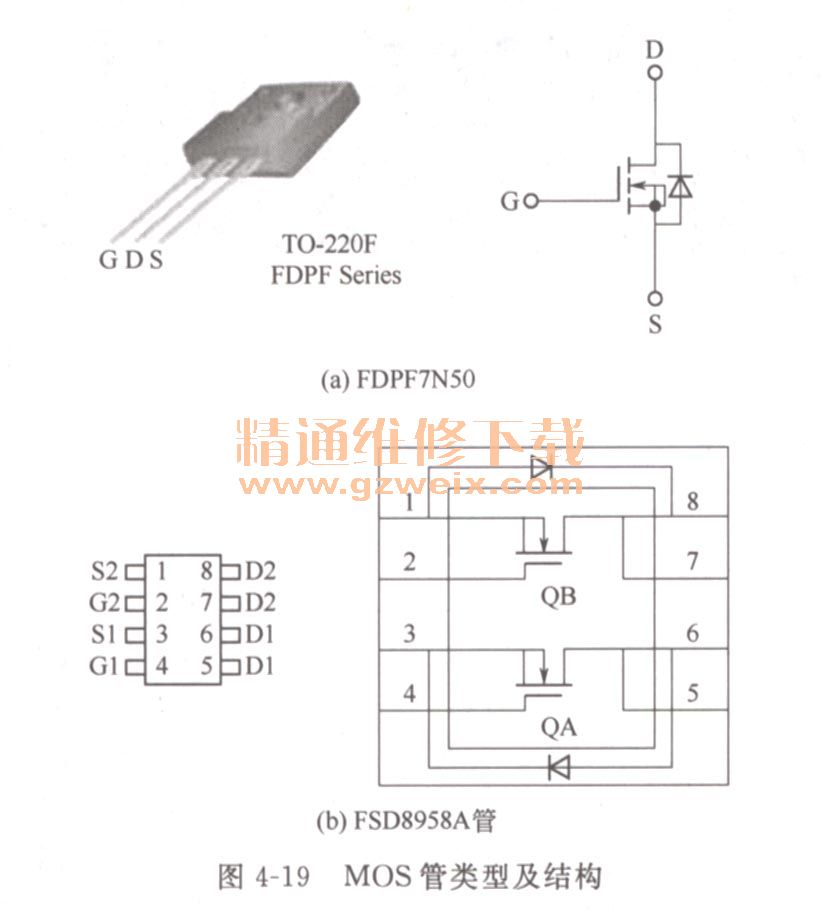

    图4-19是背光灯升压板上的MOSFET管类型。多数采用双MOSFET管,内置一个N沟道MOSFET、一个P沟道MOSFET管,一般1, 3脚为源极,2, 4脚为栅极,5, 6, 7,8脚为漏极,小于IP整合板采用单独的MOs管。

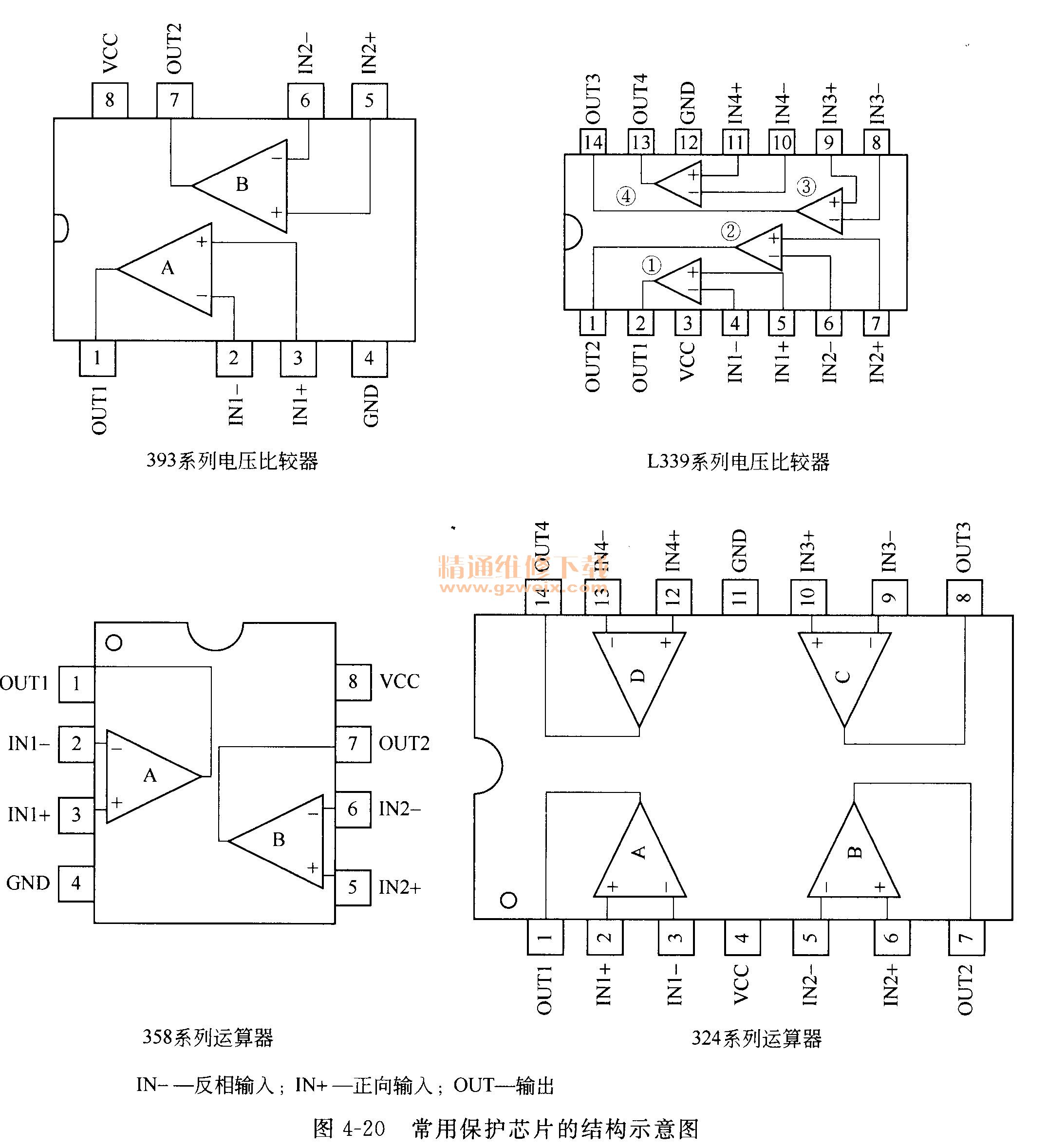

图4-20是保护芯片内部框图。一般采用“393”和“339”系列电压比较器,或“358”、“324”系列运算放大器,内置2个或4个电压独立的电压比较器或运算器。当“-”反向输入端电压高于“+”正向输入端时,输出端为低电平;当“一”反向输入端电压低于“+”正向输入端时输出端为高电平。
常用保护芯片的结构示意图

(2)升压板上的易损件及测试数据

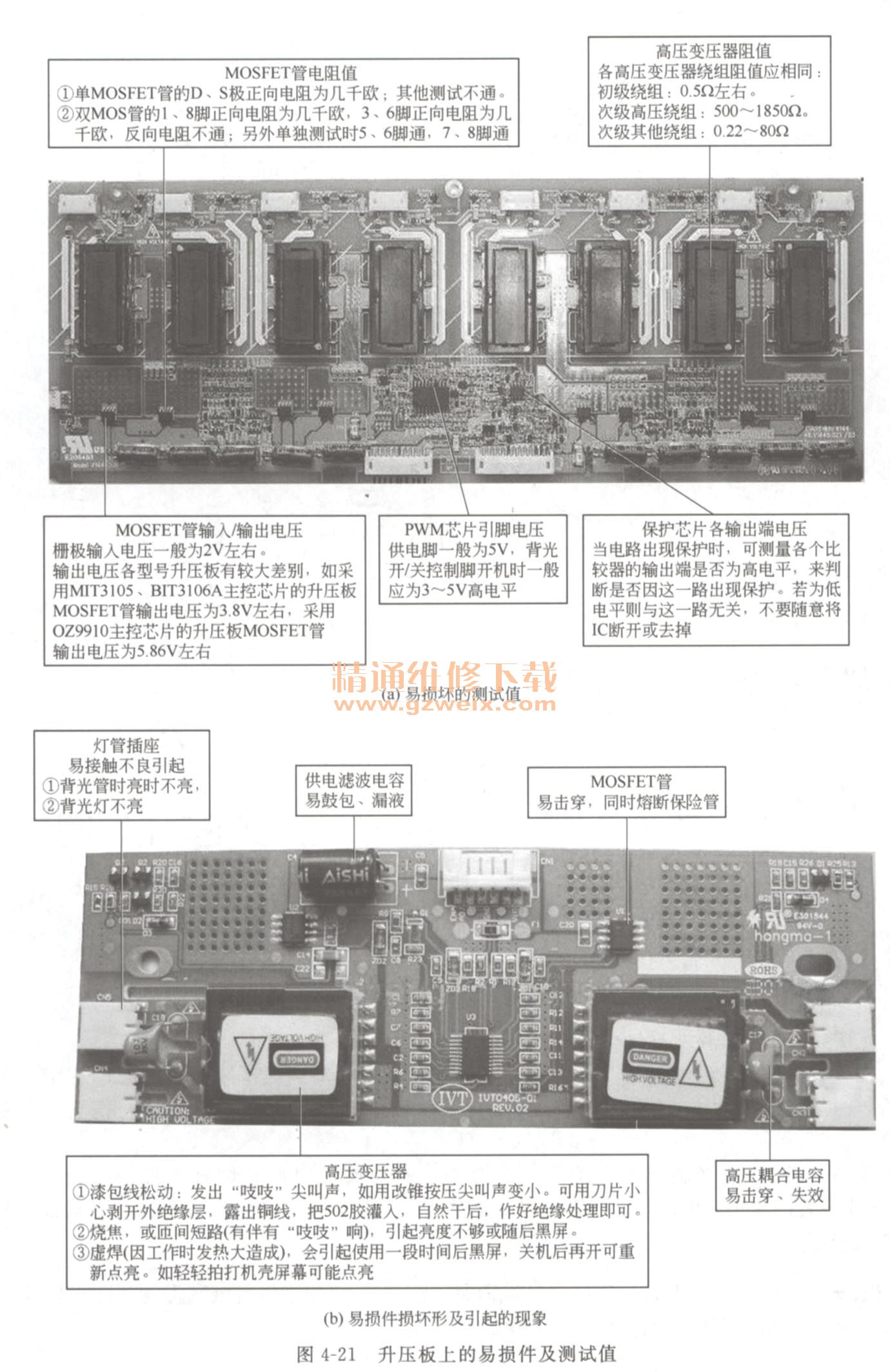

    图4-21是升压板上的易损件及测试数据。故障率按由高到低排序为:MOSFET管、保险管(一般以F开头),约占80%;高压变压器;灯管连接插座;高压耦合电容;其他器件。

    ①MOSFET管的输出端作为一个分界面,此管通常把背光灯升压板一分为二。如MOSFET管的输出端电压正常,则可以认定其前面的控制部分正常,故障部位在后面的高压变压器部分,反之相反。

警示
MOSFET管输出电压在还没有保护前测试,如果刚测试到正常时背光灯灭,电压立即下降,也属于正常。

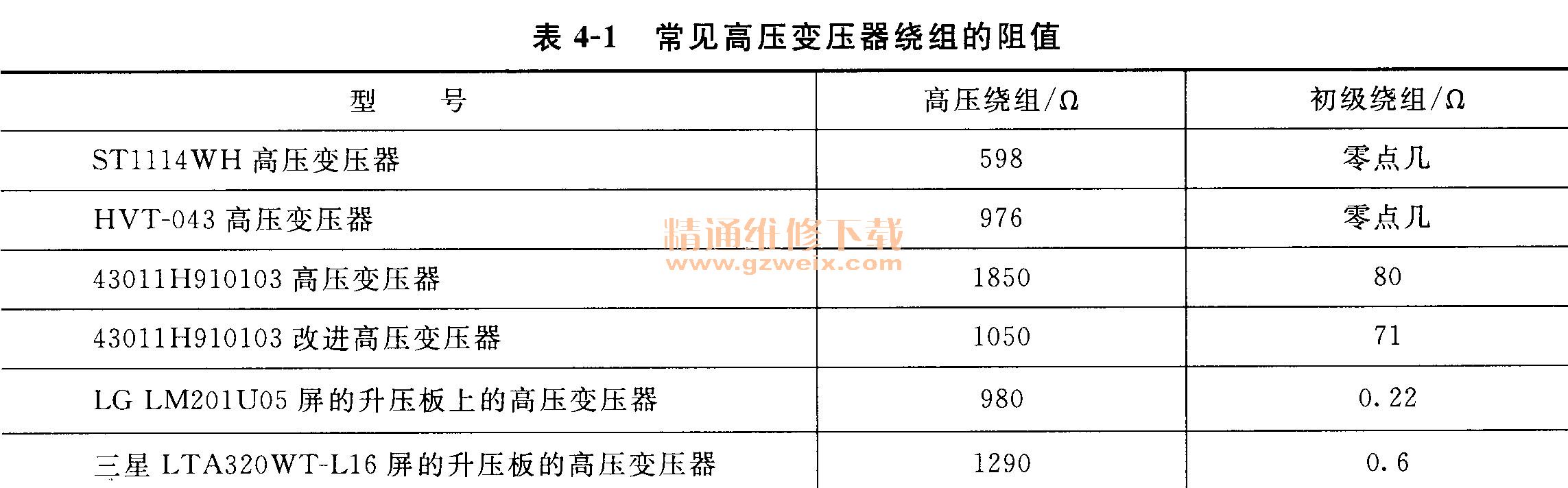

    ②高压变压器绕组阻值。高压变压器的初级绕组的线径粗,很少损坏,但次级高压绕组的线径小,易开路,原因主要有受潮、发霉,还有过流烧断,此情况须查明原因后方可换新变压器,否则换上后,可能又烧坏。常见高压变压器绕组的阻值见表4-1。
常见高压变压器绕组的阻值

    ③高压部分易出现虚焊现象。原因是其工作时高压变压器、灯管插座发热大,日久会造成其焊点及附近的焊点虚焊。实修进行补焊可事半功倍,尤其是遇有开机瞬间液晶屏背光灯一亮即灭,以及工作一段时间后背光灯不能亮的故障,检修时先补焊背光灯插座及相连接的反馈电容、高压变压器。

经验
①遇有高压变压器、灯管插头烧焦、MOSFET管鼓包戴崩裂时,在测试供电源正常时,直接更换损坏器件即可;②用烙铁加热一下变压器连接的反馈电容、二极管,如果一加热就破裂则为损坏;③为了保证液晶屏内的多个CCFL灯管供电的平衡及可靠性能,背光灯升压板一般采用几至二十几组完全相同的电路分别为各个灯管供电,检修时可相互对照,因几组电路同时损坏的可能性几乎不存在。

4.3.3升压板上的易损件维修

背光灯升压板的保护有两种,一种是过压保护,一种是过流保护。其实这两种保护启动时,其所表现的现象是有区别的,如果是过压保护,则灯管点亮后大约2s才熄灭,而如果是过流保护,则灯管点亮后瞬间熄灭。

(1)按故障现象检修升压板的原则

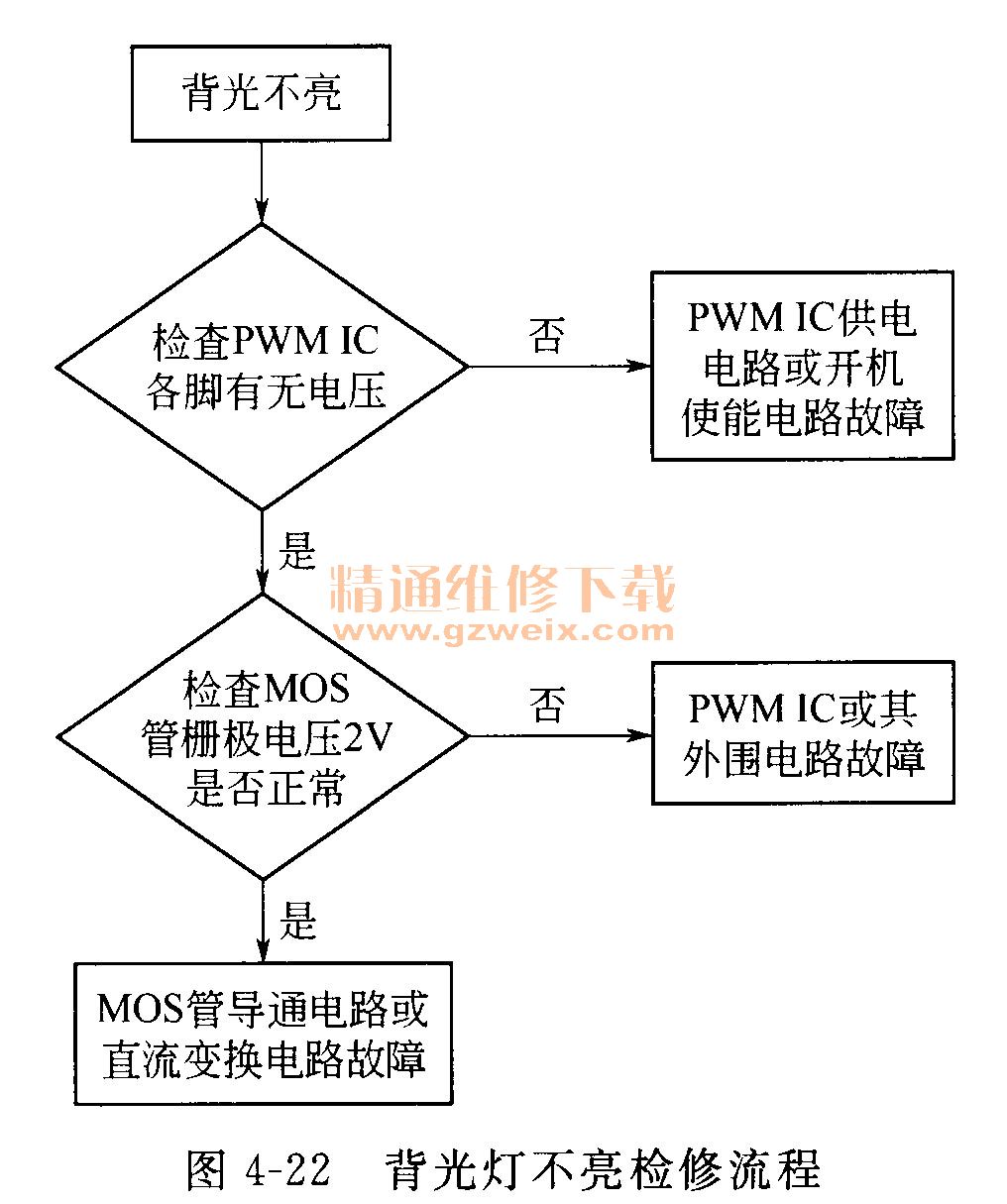

    ①黑屏、背光灯不亮图4-22是背光灯不亮检修流程。也可先检查升压板上的保险丝(一般以F开头),当测得有保险丝开路时,先测后级有没有短路,如果后级没有短路,可以直接更换保险丝。有些屏的控制电路供电会有一个稳压或分压电路。
背光灯不亮检修流程

    ②背光灯亮一下黑屏这种故障主要为升压板保护电路起作用导致。

    一般采用对比测试法。因液晶电视机灯管均采用4个以上,多数厂家在设计时灯管均采用双路输出,两个电路就可以采用对比测试法。实修时,可先比较升压板上的各高压变压器的绕组阻值,如测得某变压
器绕组阻值异常,更换该变压器即可;其次通过不同的变压器的保护电路的关键点阻值来逐步判断故障元件。

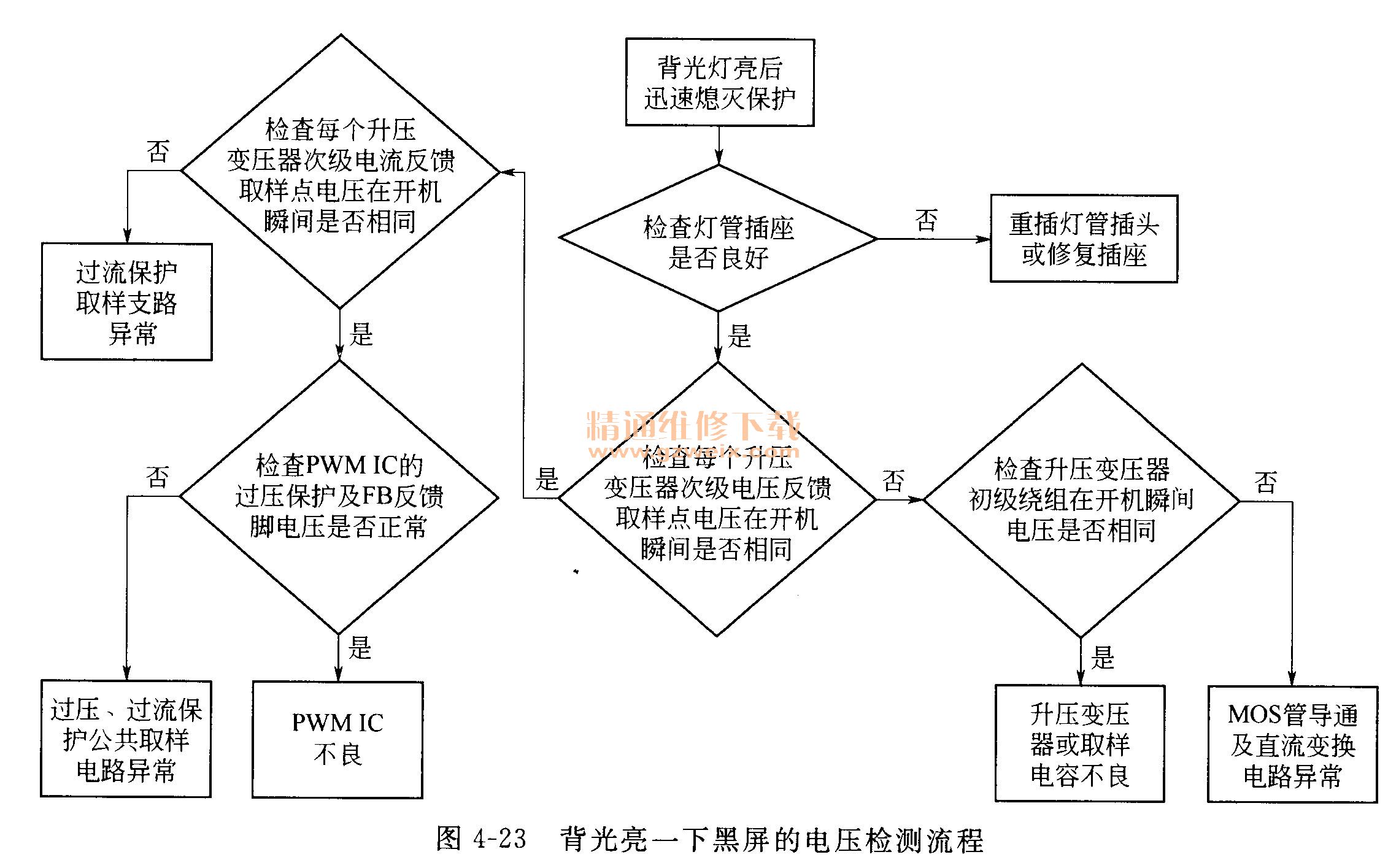

电压法检测背光灯亮一下黑屏的流程如图4-23所示。
背光亮一下黑屏的电压检测流程

    ③电源灯亮但无光栅在确认故障在升压板时,此故障主要为升压板线路不能产生高压,常见原因是十12V或+24V供电电源异常、背光灯开/关信号不是高电平、PWM控制IC损坏。
    ④不通电或电源指示灯闪在确认故障因升压板导致时,多数均为升压板短路导致,一般很容易测到,如供电端对地短路、MOSFET管击穿、PWM控制IC击穿。
    ⑤亮度偏暗多是升压板上的亮度控制线路不正常、供电电源偏低、IC输出偏低、高压电路不正常。
    ⑥干扰水波纹干扰、画面抖动/跳动、星点闪烁等,主要是高压线路的问题。
(2)升压板维修注意事项
    背光灯升压板维修需注意如下事项。
    ①做好绝缘处理,高压变压器输出电压高达1000多伏,通电时严禁触摸或用普通万用表直接测试输出电压,维修时要确保此部分与整机金属材料或整机其他部件保持4mm的距离,或者使用AV以上的绝缘材料将其隔离。
②避免扭曲、弯折、大力碰撞。
