新手篇—看图学习维修液晶电视(上)
来源:本站整理  作者:佚名  2013-07-08 15:05:31

(3)品牌液晶电视机升压板的器件级维修
    ① TM3201海信液晶电视机升压板该机采用LG-PHILIPS LCD液晶屏,配套使用的主、副两块背光灯升压板型号为:KLS-EE32P-S REVI. 2, KLS-EE32P-M REV1. 2。

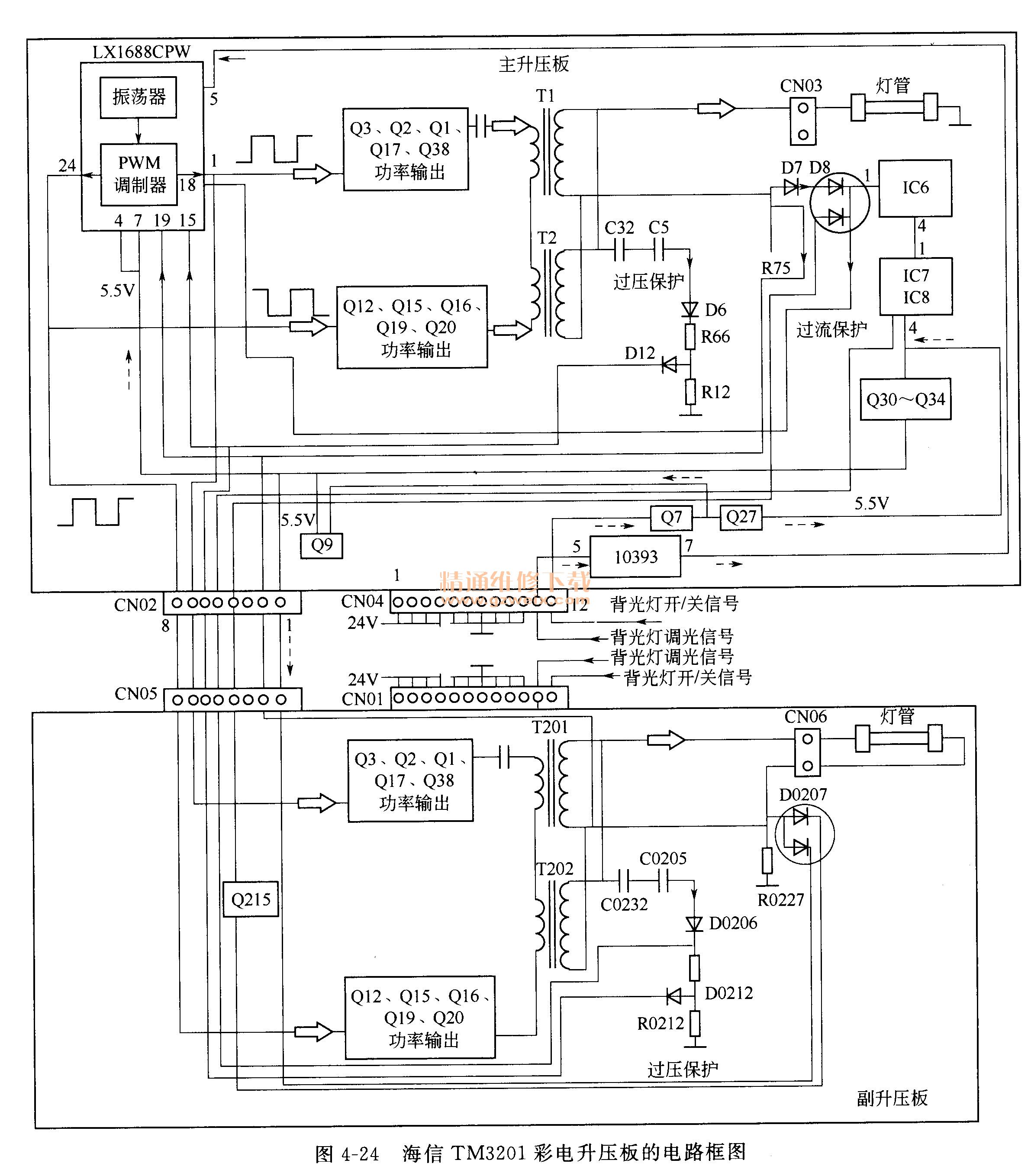

    图4-24是TM3201海信液晶电视机的升压板电路框图。从图4-24可以看出,两块升压板的结构大体相同,只是主升压板上设置有LX1688CPW控制器、10393电压比较器(进行过压、过流检测)。

    图4-25是海信TLM3277彩电升压板上的易损件。

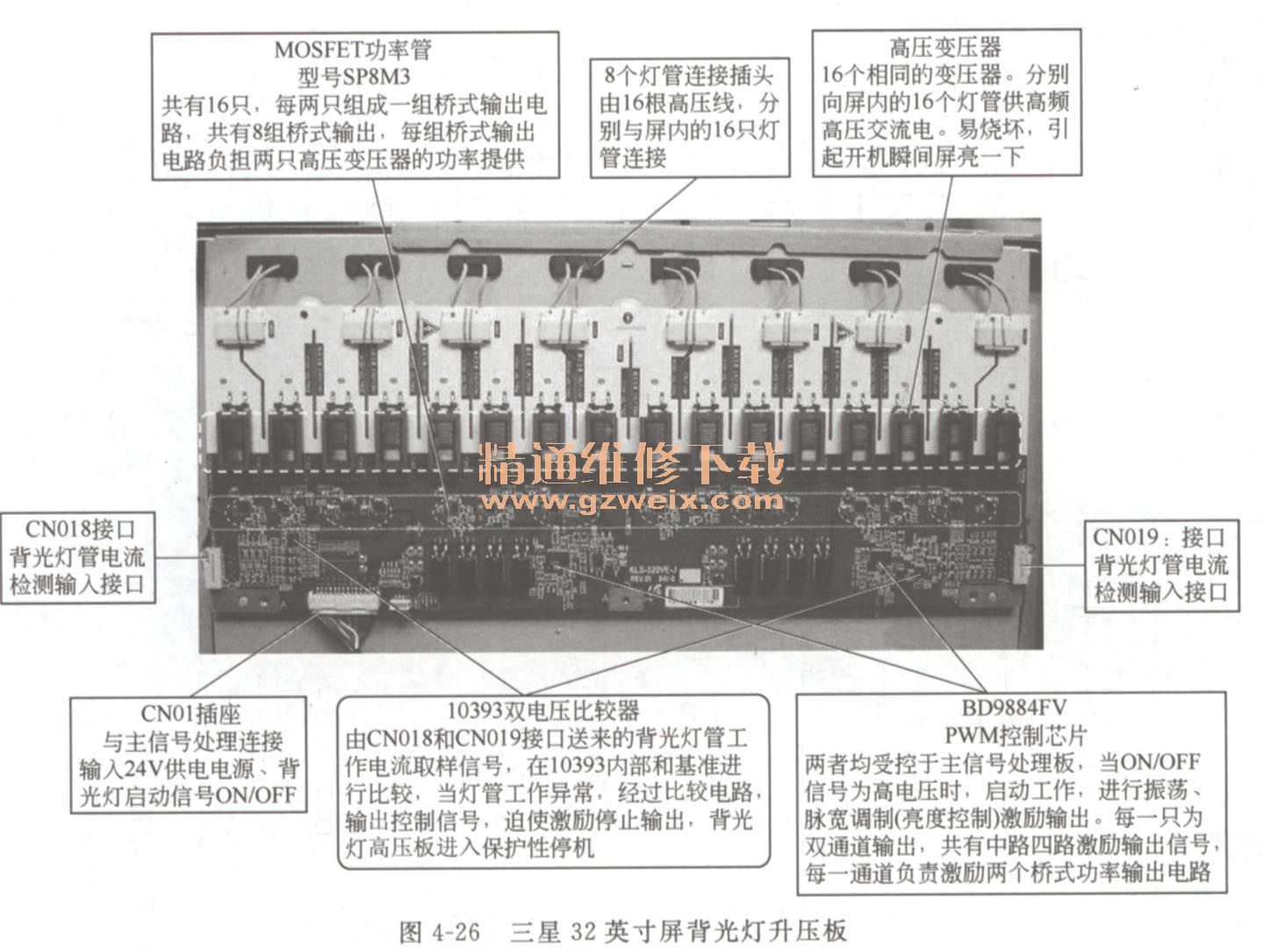

    ②三星32英寸屏背光灯升压板如图4-26所示三星32英寸屏背光灯升压板,型号为KLS-320VE-J。其上的16个高压变压器,分别对屏内的16只灯管供电,属于多灯管独立连接方式,任意一只背光灯管损坏或性能不良,甚至只是某只灯管的启动性能迟缓(冬季环境温度低开机启动慢),均会导致该只灯管的保护电路动作,也会使整个屏不亮。
三星32英寸屏背光灯升压板

经验
T301等高压变压器易烧坏,引起开机灯亮一下又灭,如测10393振荡芯片2脚是高电平,会发现保护脚为3. 4V,高于正常值1. 5V很多。如把其2脚与D130、D230、D330、D430公共端对地短接,使BD9884强制工作后发现T301很快发热。

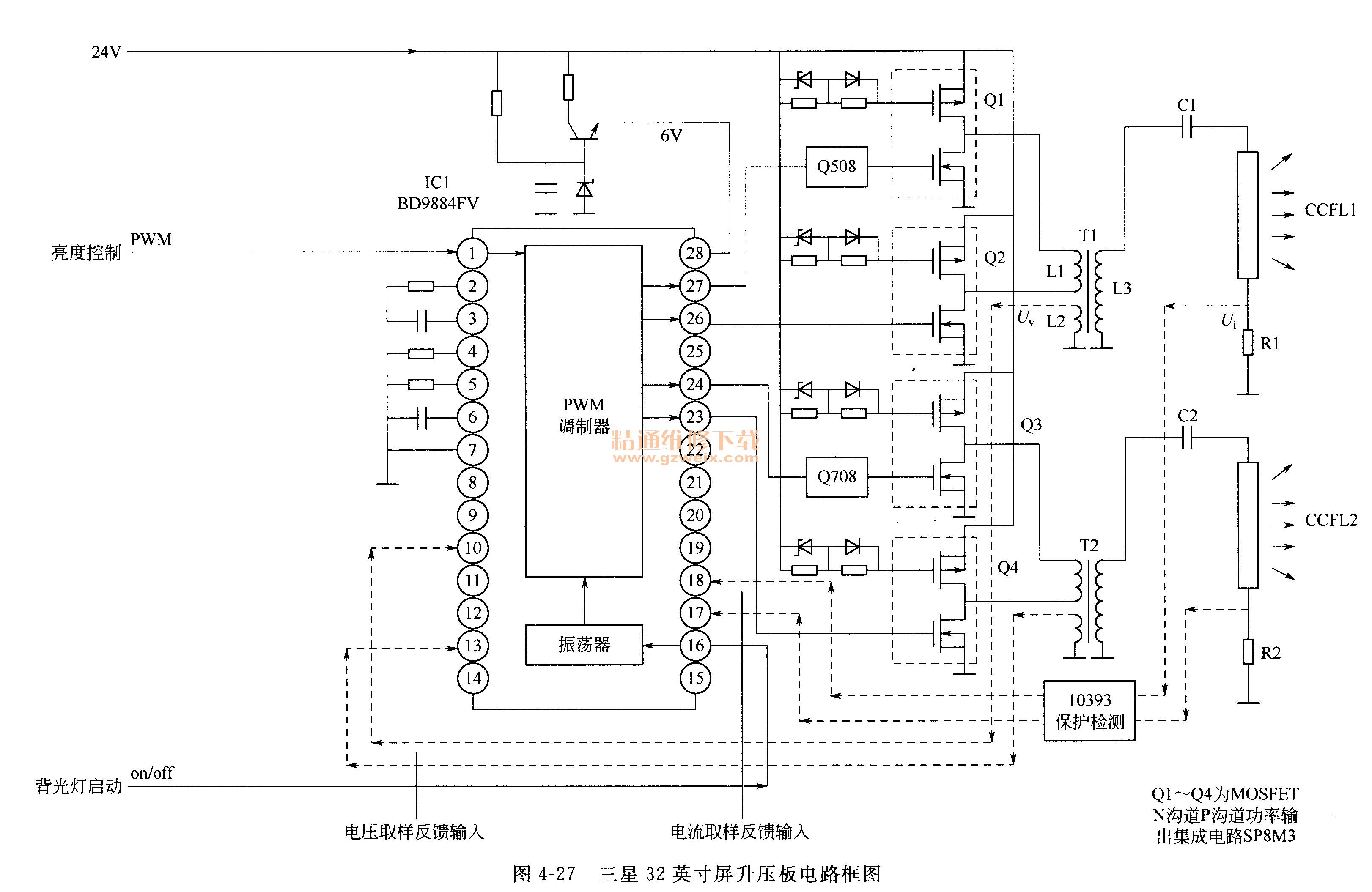

    图4-27是三星32英寸屏背光灯升压板的电路简图。+ 24V电源除提供给Q1~Q4MOSFET管外,还经三极管和稳压二极管稳压为6V,提供给BD9884FV的28脚作为VCC电压。

    开机后,on/off背光灯开关控制信号对BD9884FV的16脚输入高电平,启动内部振荡器开始工作,产生l00kHz方波信号送入PWM调制器,并与1脚输入的PWM亮度控制信号进行调制及放大,送入调制器内部和输入PWM亮度控制信号进行调制,调制后输出断续的100kHz PWM脉冲作为激励信号,由26脚、27脚输出第一通道激励信号,由23脚、24脚输出第二通道激励信号,分别经Q1~Q4放大,送T1~T4升压,形成高频高压脉冲,驱动CCFL1灯管发光。

    串联在背光灯管上的取样电阻R1, R2上的压降,作为背光灯管的工作状态取样电压,送10393双电压比较器,以在灯管过流时把BD9884FV的17, 18脚电压拉低,强迫其停止工作。
    高压变压器L2的输出,作为输出电压取样信号,反馈至BD9884FV的10, 13脚,作为输出过压保护信号。

    BD9884FV是PWM控制芯片,每块BD9884FV可支持1-8只灯管驱动,其特点包括:①2通道输出,半桥结构(电路上改变即可用于全桥结构);②内置灯管电流、电压反馈检测控制电路;③软启动功能;④具有时间锁存短路保护;⑤具有欠压和过压保护;⑥具有脉冲(PWM)输入和直流输入两种亮度控制方式;⑦具有待机控制功能(由STB脚实现);⑧内置同步移相通讯接口,支持多IC并联使用,实现大屏幕、多灯管驱动((16只灯管)。

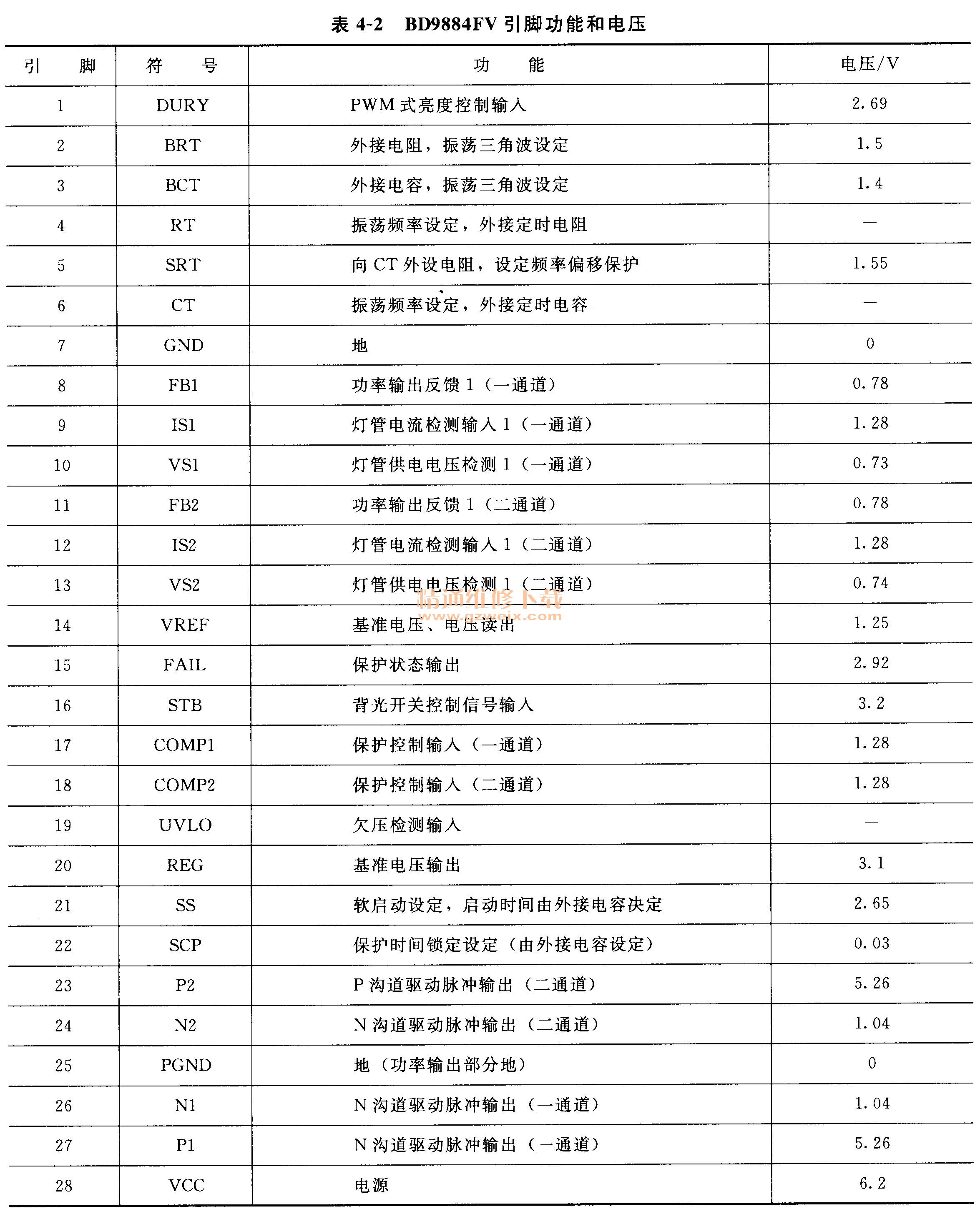

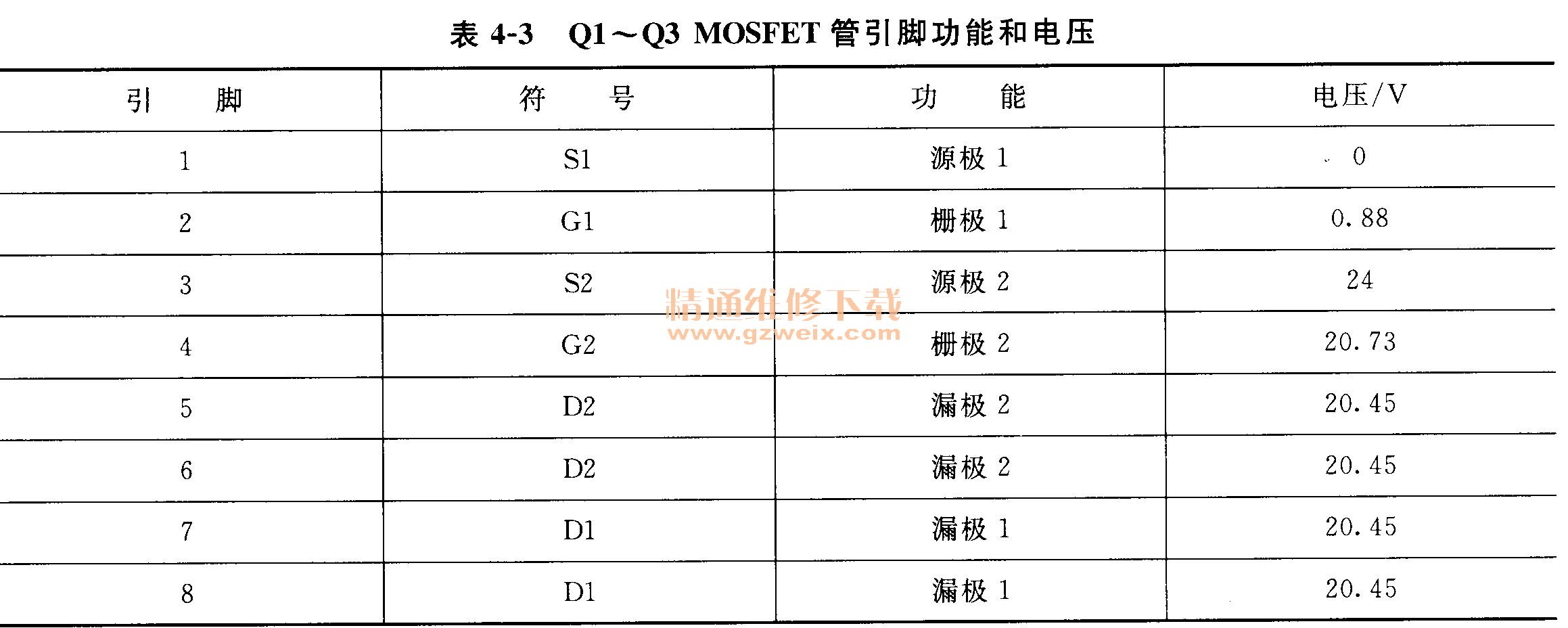

    BD9884FV引脚功能和电压见表4-2.。Q1~Q4 MOSFET管引脚功能和电压见表4-3。

    ③奇美30英寸屏背光灯升压板图4-28是奇美30英寸液晶屏背光板及关键测试点电压。该板有8个输出插接口,分别驱动屏内的16只CCFL灯管,对应有8个高压变压器,每个变压器驱动两只灯管。

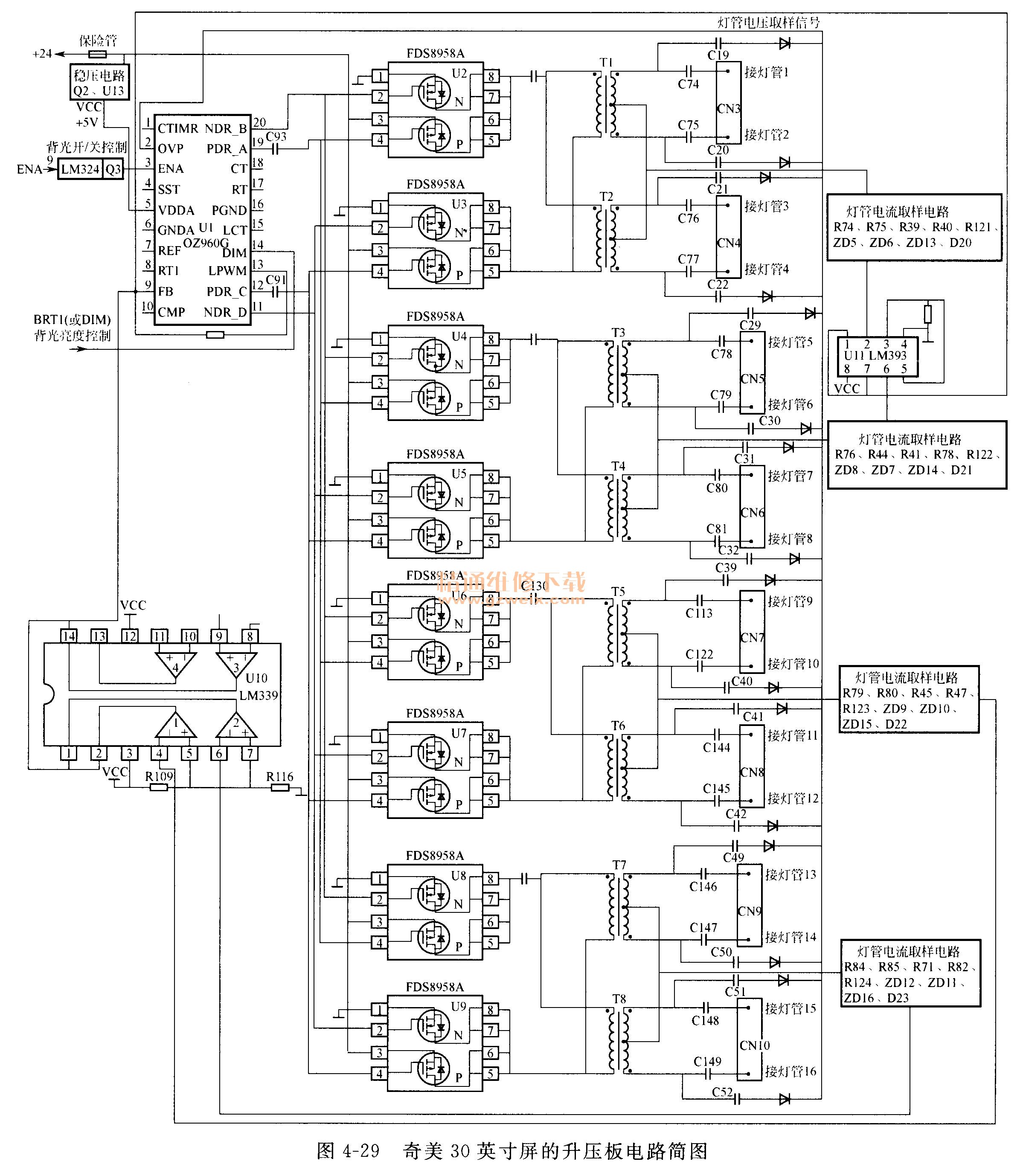

    图4-29是奇美30英寸屏的升压板电路简图。24V电源经Q2场效应管、U13三端稳器等稳压为+5V后,提供OZ960G PWM控制芯片5脚等。当背光灯开/关控制信号经LM324运算器、Q3对OZ96。的3脚提供3V以上高电平时,OZ96。就具备工作条件开始工作,其内PWM脉宽调制器会根据14脚输入的背光亮度控制电平值,形成相应脉宽的激励脉冲,分两组由11, 12, 19, 20脚输出。其中11, 12脚输这组激励脉冲极性相反,轮流驱动U3,U5, U7, U9内的N沟道和P沟道MOSFET管导通或截止;19, 20脚输出的这激励脉冲极性相反,轮流驱动U2, U4, U6, U8内的内的P沟道和N沟道MOSFET管导通或截止。
奇美30英寸屏的升压板电路简图

    U2~U9 MOSFET管在不断地导通与截止下获得高频方波,再通过变压器耦合在其次级感应到电压值更高的高频方波电压,该电压通过变压器漏电感及回路电容组成的LC谐振电路。当方波从低电平跳到高电平时,由于漏电感有抑制作用,使输出波形幅值慢慢升到最大;当方波从高电平跳到低电平时,由于漏电感有抑制作用,使输出波形幅值慢慢降到最小。如此将方波变成正弦波,加到灯管上。这是一个有效值为800V左右的交流电压,在开机瞬间该电压能达到1500V左右。

    灯管的过压保护,取该灯管插座的输出脚电压,经所接电容耦合、二极管整流形成相应的电压,反馈给OZ96。的2脚,作为过压保护信号。

    灯管1-8的过流保护取样信号,取自T1-T4高压变压器次级高压绕组的中脚,再通过电阻、二极管送U11(LM393)双电压比较器的2, 6脚,分别与3, 5脚基准电压比较后,由1, 7脚输出,送OZ960的9脚FB作为过流保护信号。

    灯管9^16的过流保护取样信号,取自T5~T8高压变压器次级高压绕组中脚,再通过电阻、二极管等,送U10 (LM339)四电压比较的4, 6脚,分别与5, 7脚的基准电压比较后,由2, 1脚输出,送OZ960的9脚FB作为过流保护信号。

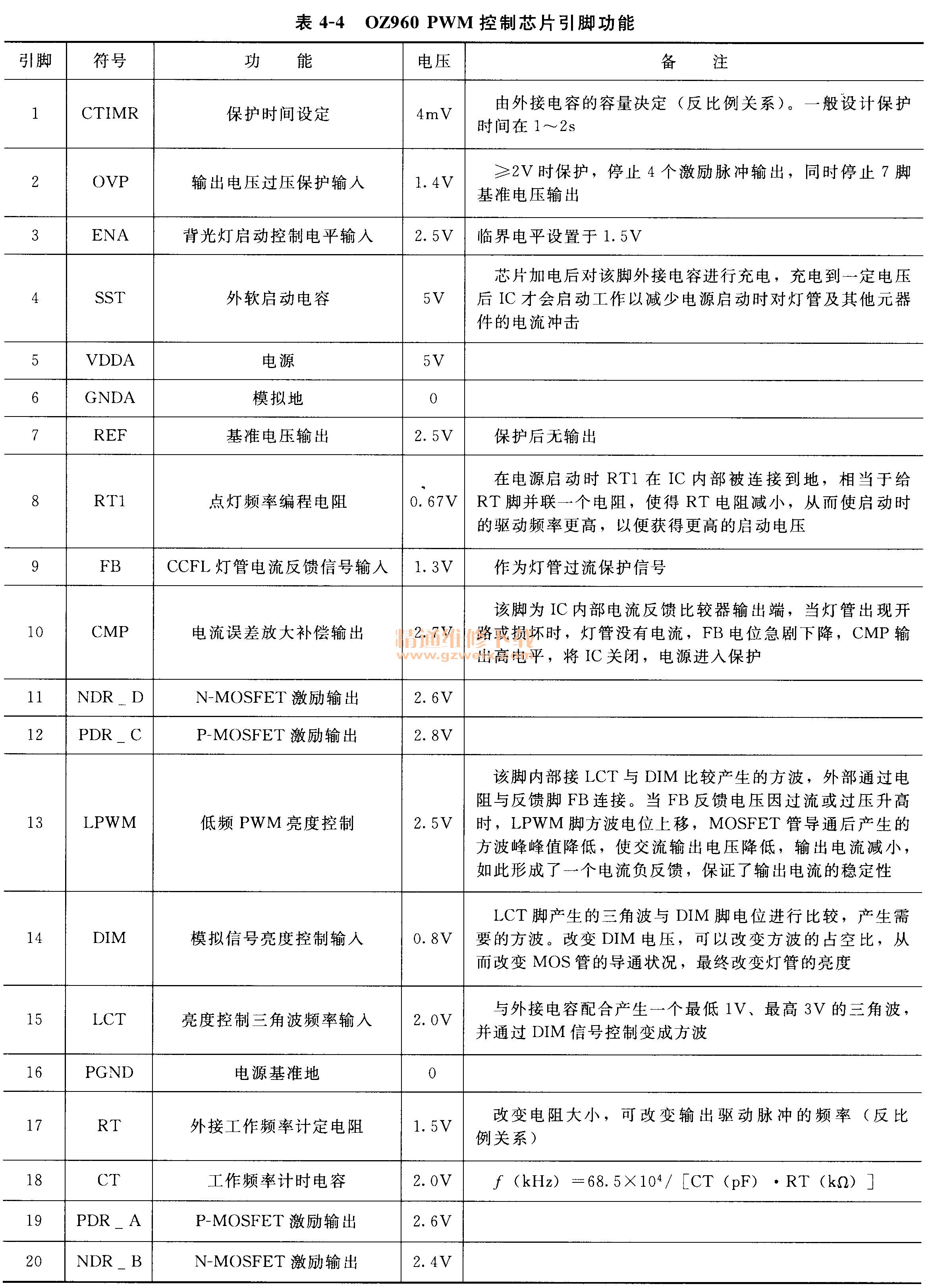

    图4-30是OZ960 PWM控制器内部框图。该芯片是OZMicro公司的一片专用于背光控制的高效率DC-AC转换IC,具有很宽的输入电压范围,其亮度控制可用一个模拟的电压或低频的脉冲宽度调制(PWM)信号控制。OZ960芯片引脚功能见表4-4。

 OZ960 PWM控制芯片引脚功能

例1保险熔断。一般是U2~U9中的某个MOSFET击穿。
例2不亮灯,保险好。首先应检查OZ960的5脚+5V供电,如果供电正常,应检查其7脚基准电压REF脚有无2. 5 V电压输出,再测OZ960的四个输出脚(11, 12, 19, 20脚)电压是否正常,以此判断有无激励信号输出。

    例3开机能点亮灯管,但瞬间熄灭。这显然属于背光保护故障,需先判断是过压保护还是过流保护,可以把OZ960的2脚OVP与地短路,如果灯管点亮后不熄灭,则说明是过压保护,如果还是熄灭,则说明是过流保护。
    a.对于过压保护,多数是由于输出电路开路引起,例如变压器、输出插座、输出电容虚焊等,也有是由取样电容击穿或开路引起。对前者,可以将变压器、输出插座、输出电容引脚重新焊接一遍;对于后者,因为有8组这样的电路,可以采用对比法,用数字万用表在路测量取样电容的正反向容量,找到在路正反向容量差别较大的一组,更换相应的电容,故障即可排除。
    b.对于过流保护,多数是由于变压器匹间短路引起负载电流过大而产生。维修时可以分别将U10  LM339 1脚和U11 LM393 7脚外接的0欧电阻Rl18和Rl17断开,以切断过流保护电平反馈至OZ960的9脚。断开R118后,灯管不再熄灭,说明T5-T8有某个变压器短路;断开R117后,灯管不再熄灭,说明是TI-T4有某个变压器短路。T1和T2是一组,T3和T4是一组,T5和T6是一组,T7和T8是一组,每组变压器的①、④脚连接在一起,分别将变压器的电流信息反馈到U10和U11。同样采用对比法,测量各变压器的①、④脚电压,正常情况下,电压都在100mv左右,如果测得某偏差较大,比如大于300mV,则就是该组变压器短路,可代换之。
