十二款AP系列低压差稳压器简介(上)
来源:家电维修  作者:佚名  2017-09-23 09:45:30

    1. AP1084
    AP 1084有T0263 -2、T0263 -3、T0220 -3及T0252-2四种封装(见图1),有固定输出与可调输出两个版本,输入/输出最大压差1.3V,输入电压2.8V-12V,最大输出电流为5A,输出电压:固定输出有1.5V、1.8V、2.5V、2.85V、3.3V及5.0V(输出电压值打印在型号后面,如AP1084 -50表示稳压值为5.0V),型号后面为 “ADJ”表示输出电压为可调,输出电压Uo≈1.25 (1+R2/R1)(见图2)。


    2. AP1116、AP1115

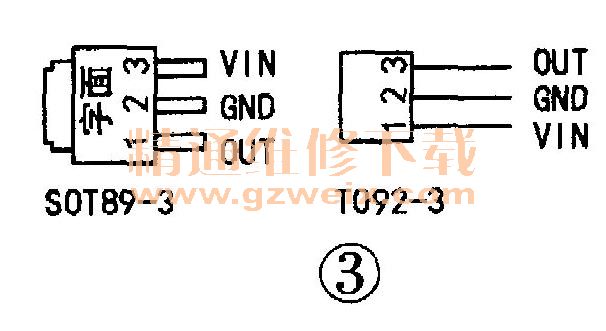

    AP1116采用SOT89 -3封装,AP1115有SOT89-3与T092-3两种封装(见图3)。有固定输出与可调输出两个版本,输入/输出最大压差1.1V。输入电压2.8V-15V,最大输出电流为0.6A,输出电压:固定输出有1.5V、1.8V、2.5V、2.8V、3.0、3.3V及5.0V,可调输出电压由公式Uo≈1.25 (1 +R2/R1)确定(见图2,输入、输出电容容量均为100μF)。

      3.AP1117
    AP1117有T0252 -2 、 TO263 -3 、 TO220 -3、SOT89-3(见图1、图3)及SOT223 -3(见图4)几种封装,最大输出电流为1A,输入/输出最大压差1.4V,其他特点与AP 1084相同。

    4. AP1118

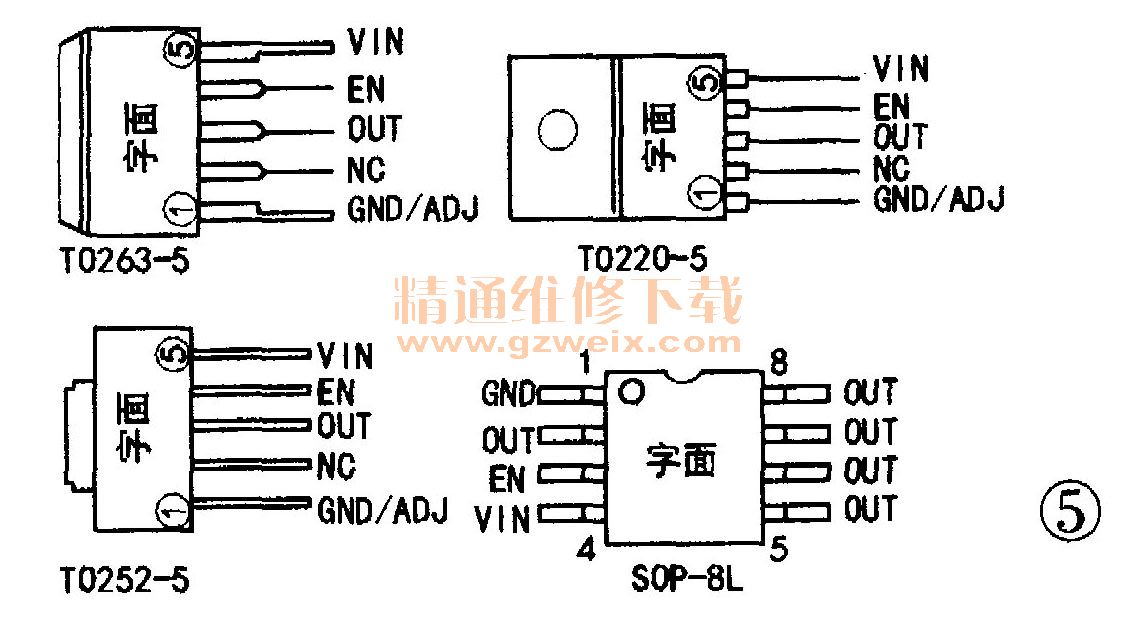

    API 118是一款具有使能(③脚或④脚,低电平或开路时有效)功能的正电压稳压器,有T0252 -5、 T0263 -5、 T0220 -5、 SOP -8L四种封装(见图5)。该IC具有高速响应及良好的噪声抑制功能最高输入电压18V,输入/输出最大压差<1.4V、最大输出电流为1A,有可调与固定输出两个版本,型号后面有“ADJ”字母者为可调输出版本,型号后面带两位数字者为固定输出版本。固定输出电压有1.5V、1.8V、2.5V、3.3V、5.0V、9.0V、12V等,可调输出电压由公式Uox≈ 1.25(1+R2/R1)确定(见图2)。

[1] [2]  下一页
