十二款AP系列低压差稳压器简介（上）

来源：家电维修作者：佚名 2017-09-23 09:45:30

5. AP1119

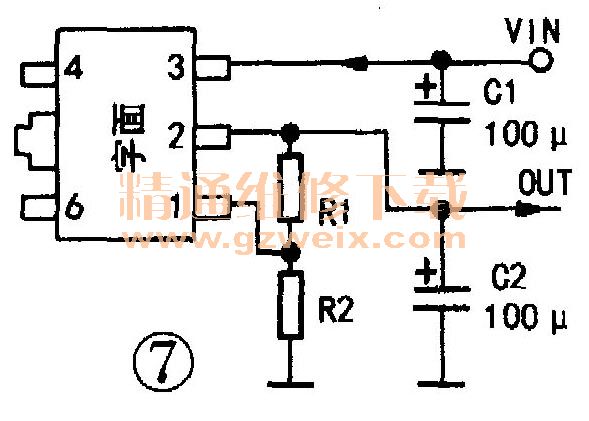

AP1119也是具有使能功能的正电压稳压器，采用SOT89-5L封装（见图6），其输出电路见图7。该IC输入／输出最大压差＜1.3V，最大输出电流为0.5A．其他特点与AP1118相同。

6. AP1120

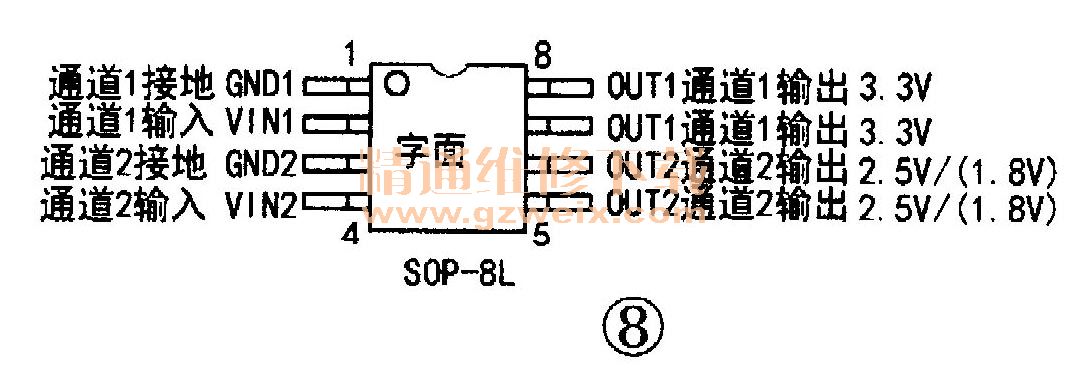

AP1120是一款双输出稳压IC，采用SOP-8L封装（见图8），有3.3V/2.5V、3.3V/1.8V（B版）固定输出两个版本，输入／输出最大压差1.3V。最高输入电压为18V，最大输出电流为1A，其典型应用电路见图9。

7. AP1121

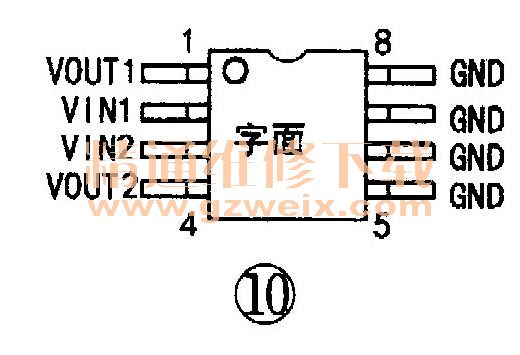

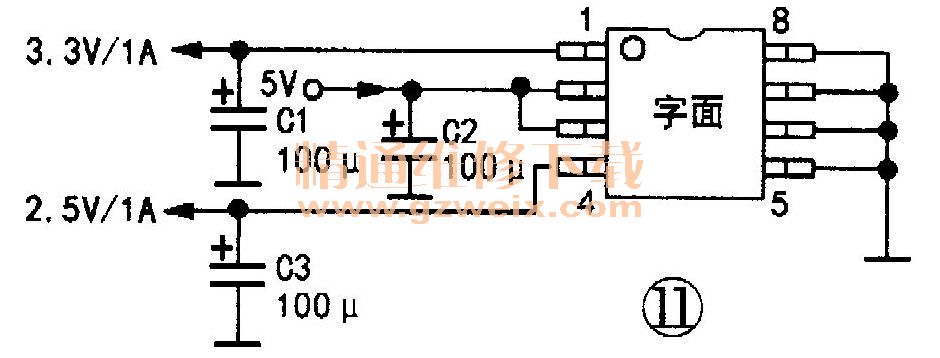

AP 1121是一款双输出稳压IC，采用SOP-8L封装（见图10），有3.3V/2.5V两路电压输出，输入／输出最大压差＜1.3V，最高输入电压18V，最大输出电流为1A，其典型应用电路见图11。
