三、软件的安装与设置
1. ISP升级工具驱动程序
虽然不同的ISP升级工具的驱动程序不相同，但安装方法基本相同，下面以MST机芯液晶彩电所用的ISP升级工具的驱动程序安装为例。

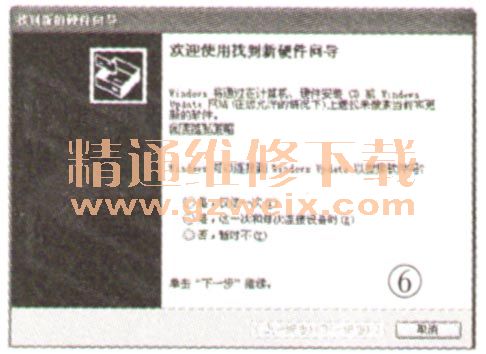

（1）将升级工具插在电脑USB接口中，这时电脑显示器上会出现如图6所示的驱动安装向导，点“取消”按钮即可。

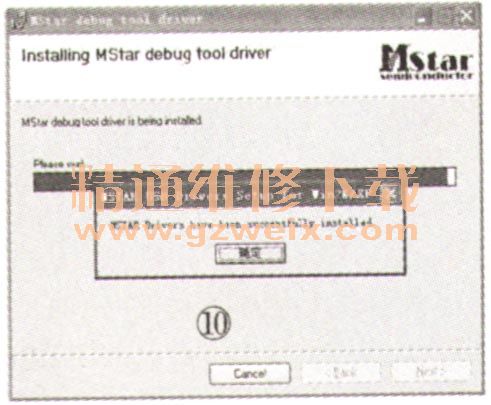

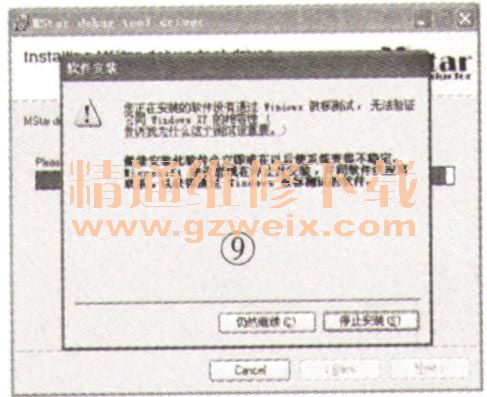

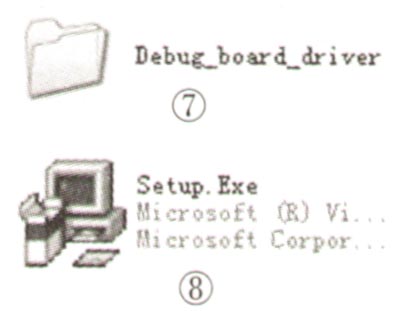

（2）找到装有驱动程序的“Debug-board-driver”文件夹，如图7所示，先双击打开这个文件夹，再双击“Setup.exe”图标，如图8所示，这时就会出现安装界面。在安装过程中会出现各种选项，不用选择，直接点击“Next”按钮即可。随后多次出现如图9所示的安装提示，点击“仍然继续”按钮，最后提示安装成功，如图10所示。

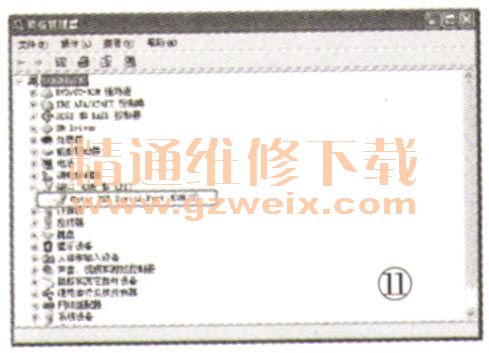

（3）依次打开我的电脑→控制面板→硬件→设备管理器→端口（COM和LPT），如果有如图11所示红色方框内的设备，就说明升级工具驱动程序安装成功。
如果上述安装失败，则先拔下升级工具，然后重新插上，电脑会自动检测到新硬件，这时重复上述安装步骤即可。
2.SecureCRT软件
SecureCRT是一款功能强大的打印工具（又称debug工具）软件，可用于Windows、Ma。和Linux操作系统，具有超强的终端仿真能力。

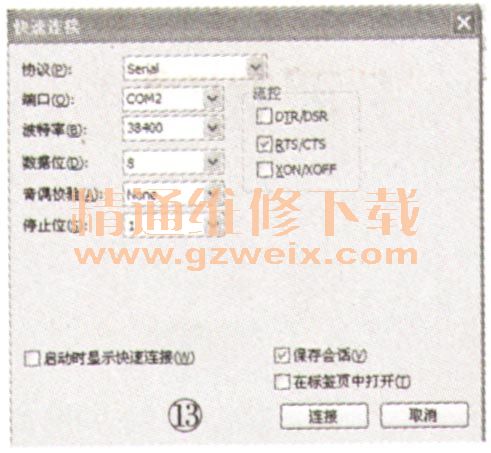

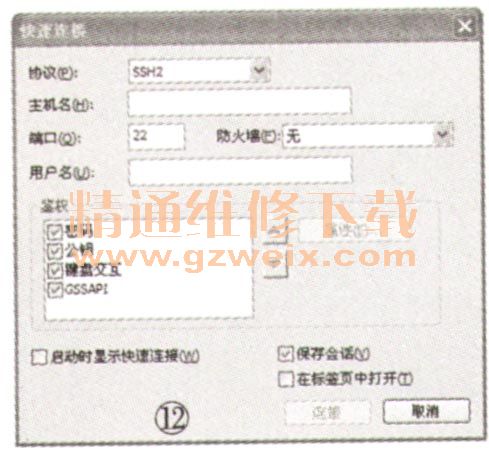

双击“SecureCRT. exe”图标，打开Debug工具，这时会出现如图12所示窗口，在第一行“协议（P）”的下拉框中选中“Serial”（序列号，通常只是一种对用户授权的象征，或用来给电脑辨认）一项，这时会出现一个新窗口，如图13所示，选择端口、波特率等值。
端口根据实际情况选择，具体值可通过下述方法得到：依次打开我的电脑→控制面板→硬件→设备管理器→端口（COM和LPT），COMx x即为端口，参见图9。波特率选择“115200”，最后点击“连接”按钮即可。
3．多功能编程器软件的相关设置
目前，市面上出现了多种型号的多功能编程器（又称万能编程器），但在使用这些编程器前均需先安装驱动程序，具体的程序与安装方法可参见其配套的资料，这里要说明的是用多功能编程器来查看开机打印信息的相关设置。

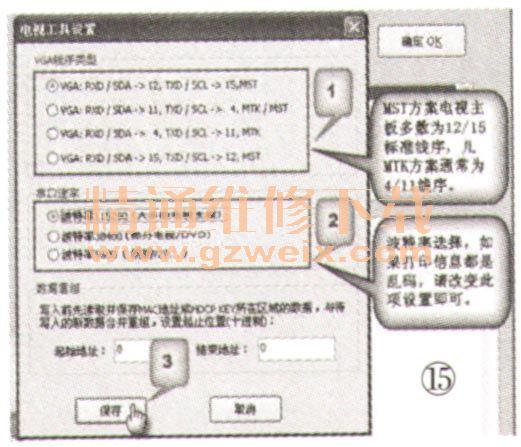

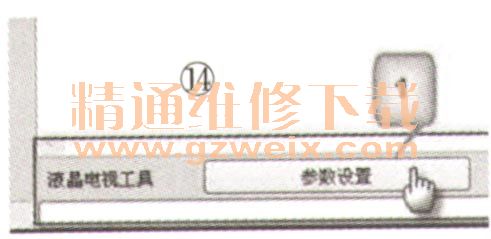

先正确连接好多功能编程器，并打开驱动软件的界面，点击窗口中的“参数设置”按钮，如图14所示，这时会出现VGA线序类型与串口速率的选择界面，如图15所示。
由于液晶电视的VGA插座在传输模拟RGB信号时，其④、11、12、15脚未使用。因此，许多液晶电视把VGA插座中未使用引脚作为了升级信号的传输端子，与编程器（又称升级工具）相连。至于这四个引脚中选用哪两个引脚来传输升级信号，并且传输哪一类升级信号，这与电视主板的芯片方案、软件设计有关，这也就是常说的VGA线序类型。
根据实际使用情况，设置好VGA线序类型和串口速率后点击“保存”按钮即可。

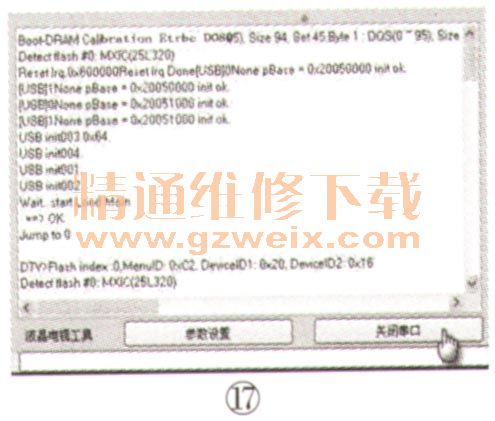

接下来，点击窗口中的“串口打印”按钮，如图16所示，并给电视机上电，这时窗口中就会显示电视机的开机打印信息，如图17所示。完成开机打印信息显示后，若要进行其他操作，点击“关闭串口”按钮即可。
提示：波特率指数据信号对载波的调制速率，它用单位时间内载波调制状态改变次数来表示，其单位为波特（Baud）。波特率与比特率的关系为：比特率二波特率x单个调制状态对应的二进制位数。
