用HD321代换VIPer22A修复“三星精2 DVD-169D”电源
来源:本站整理  作者:佚名  2015-08-31 07:09:22

    接修一台三星精工DVD -169D型DVD机,用户说是才使用几天的新DVD,现在接电,机器没有如何反应。

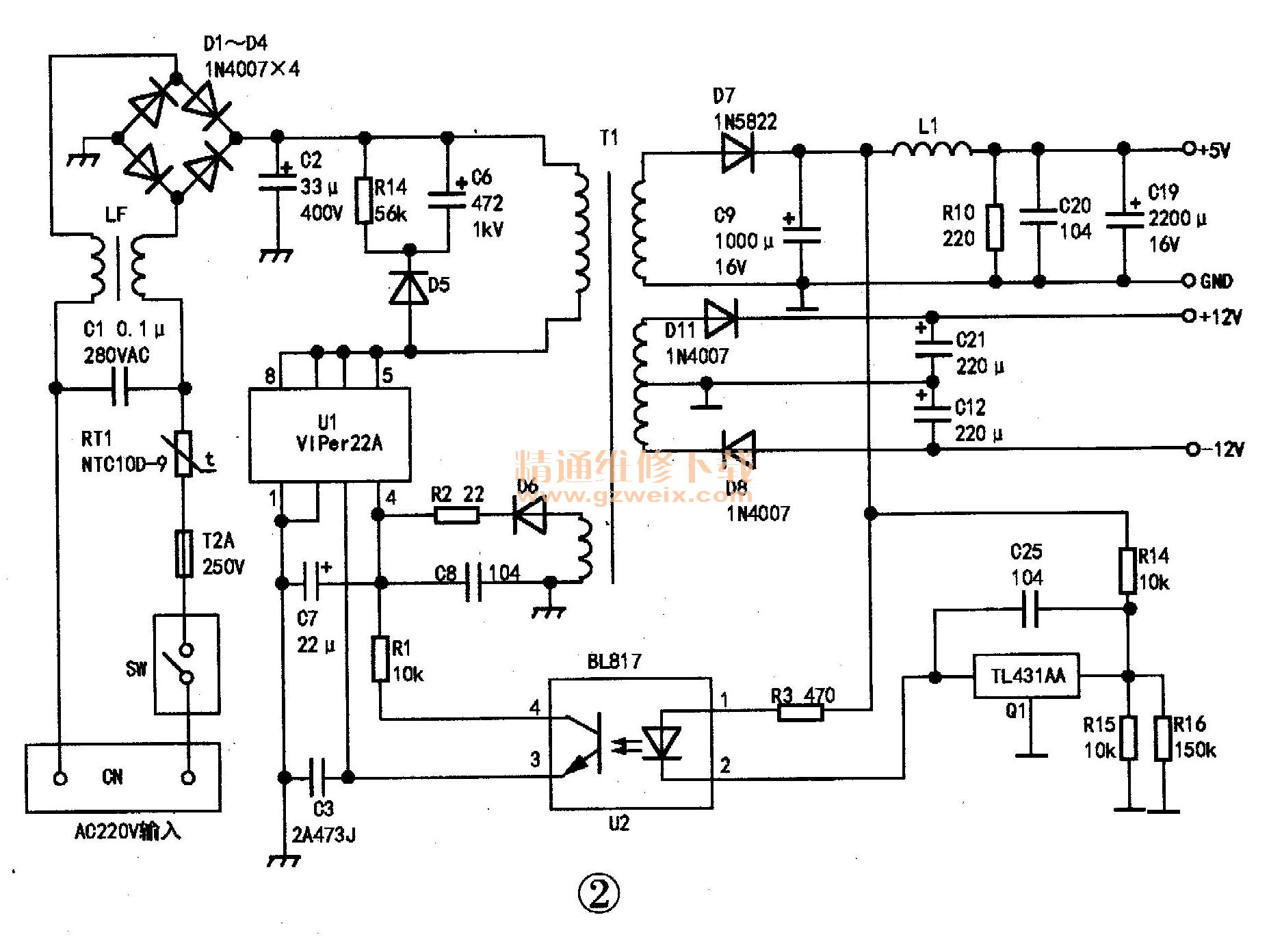

    根据故障现象,初步判断可能是电源部分有烧坏元件。打开机器检查电源部分,发现电源保险丝已烧断,再仔细检查保险丝后面元件,发现电源部分集成块VIPer22A击穿短路。由于手头没有此型集成块,而有一台山寨卫星接收机,现已无用处,但其电源部分完好无损,看看该机电源部分的集成块能否代换烧坏的集成块。拆下山寨机电源,发现电源部分使用的8脚集成块是HD321,网络上没有查到该集成块的相关资料,不知能否用来代换VIPer22A,就先根据电源板的实物绘出HD321的原理图如图1所示,DVD -169D的原理图如图2所示。



    经过对比电原理图,认为用HD321可以代换VIPer22A,不过需要改动图2线路板。把电路板上的元件按HD321集成块的工作要求,也就是按图1的IC1外围元件装入即可。经过实际改动线路板,装入HD321集成块,试机,代换成功,DVD又恢复正常。
