贴片元件的识别与检测(三)
来源:本站整理  作者:佚名  2014-04-30 09:03:54

    五、贴片电感
    贴片电感主要用在信号板与逻辑板电路中,其主要作用是直流电压变换或电源滤波,外形有圆柱形、方形和矩形等封装形式,颜色多为黑色,如图15所示。

    带铁芯的电感或圆柱形电感,从外形上易于辨识;矩形电感,从外形上看,更像是贴片电阻,这时可通过元件的位号字母来区分,电感的位号多以字母“L”打头,如L11。
    电感的主要参数有电感量、Q值(品质因数)、直流电阻、额定电流、自谐频率等。由于贴片电感受体积限制,大多只标注出电感量,其他参数未予标注。
    1.电感量识别
    贴片电感的电感量标注主要有以下两种方式:一是数字标注,如“101”、“1 R5”,则分别表示电感量为100μH、1.5μH;二是代码标注法,常用一个字母表示,具体电感量值需查厂家的代码资料,如“E”,表示电感量为2.7μH。
    2.贴片电感的好坏判别
    首先观察贴片电感的外观有无变形、变色、碎裂等现象,若有以上现象,可能已损坏;接着用万用表的电阻挡测其直流电阻,正常时约为0Ω,若测得电阻值较大,说明该电感已损坏。
    3.贴片电感的代换
    若判断贴片电感已损坏,可采用以下方法进行代换:一是在废旧电路板上找到外形相近的电感,然后进行代换;二是估计其电感量与流过的电流值,用普通带引脚的电感代替,并用绝缘胶固定在电路板上;三是根据损坏电感的匝数及线径,自行绕制电感代换;四是对于起电源滤波作用的电感,应急维修时可用导线短接代替。

    六、贴片二极管

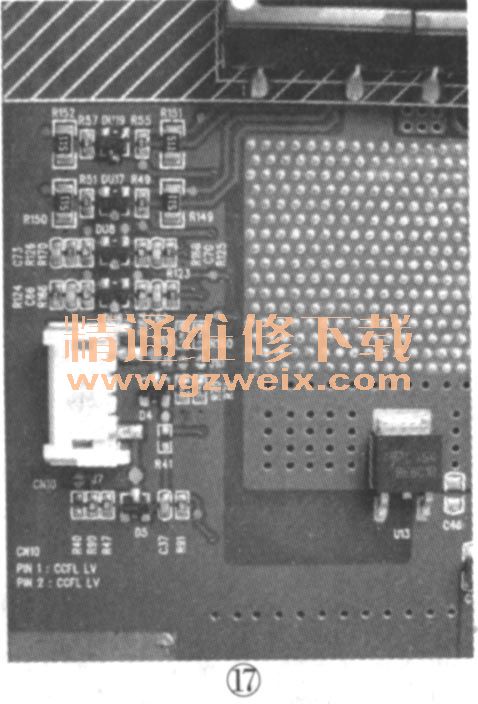

    在液晶彩电中,常用的贴片二极管主要分为以下四类:一是用于接口电路的钳位二极管,其作用是对端口电压进行钳位,以防止电压过高而损坏后级电路,如信号板上输入信号端口所接的二极管,如图16中所示的D53~D55;二是用于释放场效应开关管栅极电荷的二极管;三是起隔离作用和小信号整流的二极管,如背光驱动电路中的电流检测二极管,如图17中所示的D4、D5,将灯管一侧的高频交流电整流成直流电,送给灯管电流检测电路;四是续流二极管,这类二极管多用于直流电源变换电路(DC-DC)中或继电器的控制电路中,如图18中所示的D5。

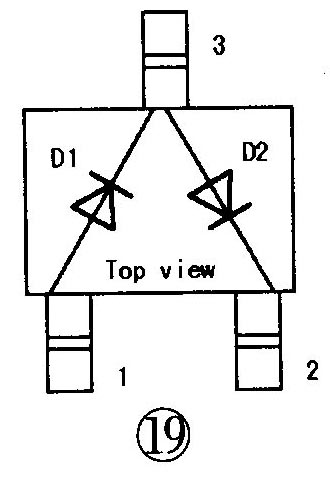

    由于前三类贴片二极管用于低电压、小电流电路中,其两端电压一般低于16V,导通电流仅为数毫安甚至更小,传输信号的频率约为数十千赫兹,因此可用普通开关二极管1N4148代换。对于双单元的贴片二极管,如图17中的D4、D5(型号均为A7W ),可用两只1N4148串联代替,如图19所示。1N4148的主要参数如下:VBR =80V 、IF=100mA,PD  =0.5W,Trr=4ns。

    对于第四类贴片二极管,可用快恢复二极管RU2(耐压为600V 、电流为1A)或RU4(耐压为600V 、电流为3A)代换。

    七、贴片稳压二极管

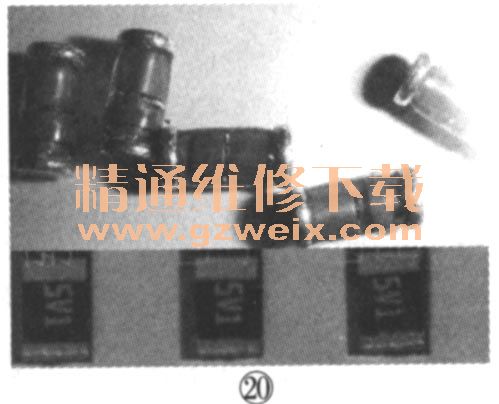

    虽然贴片稳压二极管的外形、颜色、封装形式都与上述贴片二极管极为相近,如图20所示,电路板上元件位号以及正、反向电阻特性也基本相同,但其电路作用却大不相同,二者不能混用。

    稳压二极管有稳压值Vz、最大工作电流10和最大耗散功率PD三个重要参数值,其稳压值范围一般为3V~30V,功率一般为0.3W~1W(体积越大,功率值也越大)。
