浅议热熔断器结构、特点及检测
来源:本站整理  作者:佚名  2012-11-09 09:57:29

1.结构特点

热熔断器俗称温度保险管,是美国在 20 世纪60 年代研制出的一种温度控制元件。当初是为了防止喷气式飞机引擎的燃料喷射泵马达过热而引起故障研制的热熔断器。把它安装在机件中,当机件出现异常温度时能自动切断电源,防止机件过热引起火灾。现在这种热熔断器已广泛地应用在电水壶、电炒锅、电暖气等电热电器中。

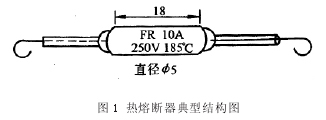

热熔断器的典型结构如图 1 所示。

这种熔断器,决定它熔点的主要是图 1 中的熔化片,选择不同熔料配方可得到不同温度的熔点。



现在市场上出售的热熔断器还有一种结构比较简单的,它的熔断就是靠两根引出线中间的熔化焊点,如图 2 所示。



热熔断器主要有三项参数:(1)动作温度:熔断时的温度;(2)容差:每个热熔断器的熔化片配方多少有些出入,结构工艺上也会略有不同,熔点一致性难以达到,因此规定一个误差量称为容差;通常容差在 1.6℃~1.85℃;(3)额定电流及电压:任何导体都存在内阻,内阻通过电流就会发热,发热到一定程度就会使熔断片熔断。因此熔断器标有额定电流及电压。



2.测量和使用测量和使用,测量热熔断器的好坏非常简单,只要用万用表电阻档测量熔断器两根引出线是通的就是好的,不通则是坏的。



使用热熔断器时,必须了解需要“保护”的温度,并尽量使熔断器和要“保护”的机件处在同一温度环境中。不同的“保护”温度需选用不同规格的热熔断器。
