（5）D803限流保护

由 R804、R802、R820、D819、C803 组成。由于主滤波电容器 C876、C814 的容量较大，为了防止开机瞬间过大的充电电流，将整流桥 D803 损坏或将电源保险丝烧断，在电源输入电路中串联了 R804 限流电路，限制开机瞬间的冲击电流。当电源工作稳定后，T802 的③～④绕组产生的感应电压通过 D819、R820、C803 向晶闸管 D805 的 G 极提供触发电压，D805 导通，将限流电路R804 短路，以消除限流电路在电视机工作状态的功耗。

3. 电源次级保护电路

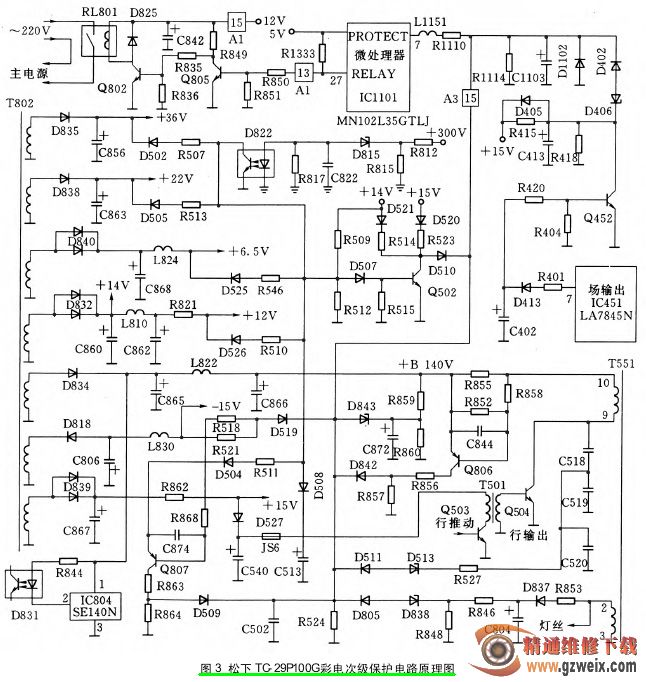

电源次级保护电路如图 3 所示。该机的微处理器ICll01(MNl02L35GTLJ)的⑦脚是单独设立故障检测引脚，外接 14 路保护检测电路，对电源和行、场扫描电路进行检测。ICll01 的⑦脚正常时为低电平 0 V，故障检测电路检测到故障时，向⑦脚送入高电平，微处理器据此判断被检测电路发生故障，执行保护措施，从待机控制端27脚输出保护指令高电平 5 V，Q805 导通，Q802截止，继电器 RL801 触点断开，切断主开关电源供电，整机进入待机保护状态。

微处理器 ICll01 的⑦脚外部的故障检测电路主要分两部分：一部分是以电压翻转电路 Q502 为核心的失压、欠压检测电路，Q502 的基极外接 7 路二极管失压、欠压检测电路。被检测电压正常时，检测二极管截止，Q502 由 R509、R512、D507 提供正向偏置电压而导通，集电极为低电平，D510 截止，对 ICll01 的⑦脚电压不产生影响；当被检测电压之一失压、欠压时，相应的检测二极管导通，，将 Q502 的偏置电压拉低，Q502 截止，集电极电压翻转输出高电平，通过 D510 向 ICll0l的⑦脚输入高电平；另一部分是直接与⑦脚相连的 7 路过压、过流检测电路，当检测到过流、过压故障时，相应的检测电路直接向 ICll0l 的⑦脚输入高电平。

（1）+6. 5 V失压、欠压保护

由 R546 和检测二极管 D525 组成，对开关电源变压器 T802 次级 D840 整流、C868 滤波后，产生的 +6.5V 电压进行检测。+6.5 V 电压正常时，D525 的负极电压高于正极电压而截止，电压翻转电路 Q502 饱和导通，集电极为低电平，D510 截止，对微处理器 ICllOl的⑦脚电压不产生影响；当 +6.5 V 负载发生短路故障，或整流、滤波电路发生开路故障，造成 +6.5 V 电压丢失或降低时，D525 的负极电压低于正极电压而导通，将 Q502 的偏置电压拉低，Q502 截止，集电极输出电压翻转高电平，通过 D510 向微处理器 ICll01 的⑦脚输入高电平，IC1l0l 据此从27脚输出高电平 5 V 保护指令，使整机进入待机保护状态。
