3. 频率到达时的切换控制假设电动机正在变频运行状态下，其工况如图 5左侧所示。
1. 频率到达时的反应
当变频器的输出频率到达预置的 51 Hz 时，输出端子 SU“ON”→继电器 KA0“ON”，其动断触点断开→KA4 失电；
（2）切换过程
KA4 的动合触点使输入端子 CS“OFF”→开始切换；
输出端子 FU“OFF”→KA2 和 KM2 相继失电，电动机脱离变频器，电动机处于自由制动状态；等候时间 tA后，输出端子 OL“ON”→KA3 和 KM3 相继得电，电动机转入工频运行。
（3）注意
当系统在自动切换控制状态时，变频器将始终处于待机状态。其具体体现是：
①输出端子 IPF 一直处于“ON”状态，从而变频器并未脱离电源。
②外部控制电路中的 KA5 并未失电，其动断触点“3—7”保持断开状态，使在切换控制过程中，KM3 不能自锁，只能接受输出端子 OL 端 KA3 的控制。
4. 故障时的切换控制
当变频器发生故障时，变频器的报警继电器 KF 动作，其结果是：
（1）KF的动断(常闭)触点断开
①使 KM2 和 KMl 相继失电，一方面使电动机脱离变频器；同时也使变频器迅速脱离电源。但变频器的控制电路并未脱离电源，使变频与工频之间的切换工作得以继续进行。

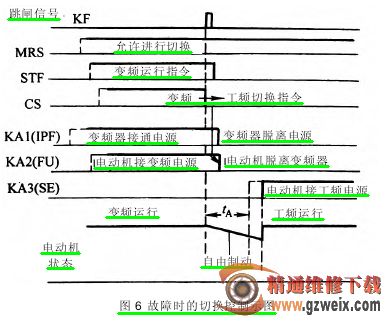

②使 KA4 失电，输入端子 CS“OFF”，开始切换，具体过程(如图 6 所示)与上述切换过程相同。
（2）KF的动合触点闭合
进行声光报警。工作人员在确认已经自动切换至工频运行后,应立即按下复位按钮 SB3，使报警继电器复位，停止声光报警。
5. 工频切换至变频的控制
（1）切换的目的
这里所说的工频运行切换至变频运行，是由于工频运行时受控量(如压力)过高，要求自动切换至变频运行，以适当降低转速。
（2）切换的条件
这种自动切换的前提条件是变频器必须处于待机状态下，即：
①变频器未脱离电源(KMl 始终处于接通状态)
。
②变频器的运行指令未撤消(KA5 始终处于接通状态)。
