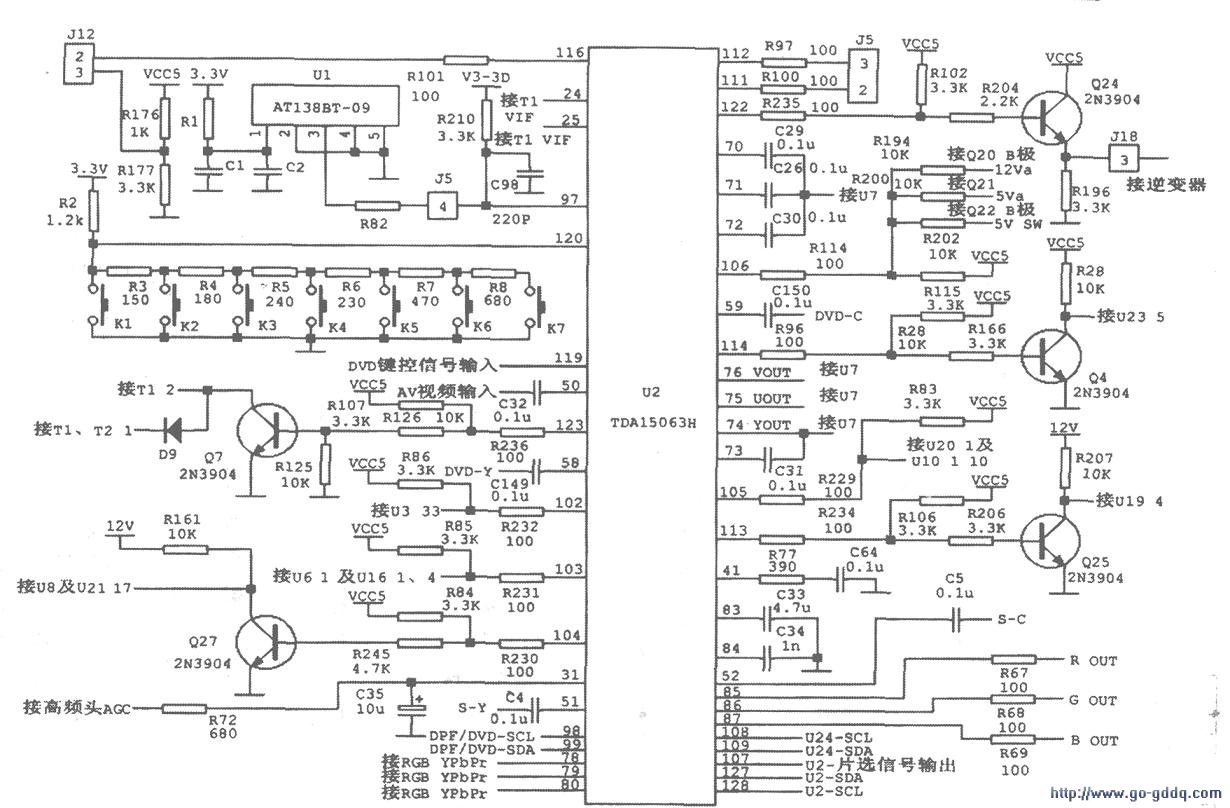

该电路故障通常会导致电视机出现不能开机、开机异常、无图像、无伴音、图像或伴音异常、屏幕显示异常、收台异常等现象。相关电路见下图，当电视机出现某种故障经检查相关电路及元件未发珊有异常现象时，可考虑对总线电路进行检查。在检查过程中，先要分析判断该故障属于那一总线电路存在不良，后追根溯源，找到故障部位和原因，如遇到DPF/DVD总线电路故障时，则分别检测U2(98)、(99)脚是否有约3.25V和0.45V的跳变电压。如果不正常则检查DPF/DVD组件、U2总线电路是否正常．或分别检测U2(108)、(109)脚是否有约3.15V和2.9V的跳变电压。如遇到U3总线电路故障时，则分别检测U2(107)、(127)、(128)脚是否有约o.5v、4.65V和4.6V的跳变电压。如果不正常则检查U3、U2总线电路是否正常，或分别检测U2(108)、(109)脚是否有约3.15V和2.9V的跳变电压。如遇到Al、U7总线电路故障时，则分别检测U2(108)、(109)脚是否有约3.15V和2.9V的跳变电压。在上述检查过程中，如果遇到U2(108)、(109)脚的眺变电压异常，则对U4、U24、U1作进一步检查，必要时按前文叙述的方法用电脑查看UI、U4的数据是否存在错误或丢失，也可修改错误数据或添加丢失数据，或另找一块原机型母块重新抄写。
