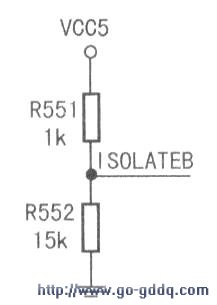

对于在主板上采用最多的REALTEK（8100C、8139、8110S等）芯片，还有一个信号是要格外注意的，即ISOLATEB信号。以8100C芯片为例，此信号位于（22）脚，由5V或3.3V电压通过一个简单的分压电路来使其保持高电平状态。当这个信号为低电平的时候，就会将8100C芯片与PCI总线隔离开，导致无法检测到网卡。其典型电路如下图所示。在实际维修过程中，接VCC5的电阻（R551）是比较容易损坏的，电阻开路会造成分压电路失效，使ISOLATEB信号变为低电平，导致无法检测到网卡。
众所周知，硬网卡芯片需要一颗串行存储芯片（93C46）来存储一些网卡芯片工作所需要的重要信息及MAC地址，如果93C46中的资料错误或者本体损坏，也会导致网卡无法检测到，这与主板维修中，BIOS损坏会引起主板不开机是同样的道理，我们可以通过重新对93C46进行烧录来解决网卡芯片信息丢失引起的网卡检测不到故障。具体操作如下：下载专用的烧写程序PG8139.EXE（以8100C网卡芯片为例，每一款网卡芯片都有不同的专用烧写程序，此网卡芯片烧写程序可以到www.chinafix.com.cn网站下载，下面提及的程序同样也可以在该网站下载）并解压到硬盘上，启动MS-DOS后运行EDIT程序，编辑39D8100.CFG文件，在第一行的NoteID处的等号后输入网卡芯片的MAC地址，保存后退出，输入PG813939D8100.CFG并回车，就可以对93C46芯片中所存储的资料进行重新烧写了。
（2）软网卡
软网卡检测不到的维修步骤与硬网卡差不多，同样也是要先进行网卡接口的测量，而后测量其工作电压及晶振的频率是否正常。一般的软网卡芯片体积较小，在主板的设计中多放置在PCI槽或AGP槽的上方，这就导致了用户在插拔PCI卡或AGP卡的时候，可能会不慎将软网卡芯片周围的小贴片电阻或电容磕飞，使得软网卡工作所需的信号不正常，这也是导致网卡芯片检测不到的重要原因之一。
由于软网卡芯片本身只是一个解码芯片，其运算部分在南桥中，所以如果软网卡芯片各方面的工作条件都正常，基本上就可以断定为南桥内部的运算部分有故障了。
由于更换BGA元件的技术要求很高和BGA元件的价格比较昂贵，这样的主板就没有维修的必要了。在不影响主板其他功能的情况下，可以建议客户另加一片PCI的网卡来解决网卡的问题。
2.无法连接网络
无法连接网络的现象比较常见，如任务栏上的网络连接图标打叉、出现惊叹号标志，或是在网络条件正常的情况下无法上局域网或互联网。PING其他机器或网关、网站的lP地址时显示超时或硬件错误等，都可以归入无法连接网络的故障中。
对于无法连接网络故障的维修思路，硬网卡与软网卡基本一致。首先要确认网卡接口是不是有异常，网卡接口是标准的RJ45接口，如果接口内的弹片的位置偏离或偏低，会导致RJ45的接头无法完全接触，使数据无法传输。
再者就是由于主板的使用环境不好，空气中湿度过大，会造成弹片氧化，使RJ45接口与接头间的接触电阻变大，导致信号传输出错。对于这种情况，可以用棉签沾适量的98％无水酒精或去渍油擦拭来解决。
网卡接口后的75Ω电阻和数据泵也是比较容易损坏的。75Ω电阻一端与网卡接口相连，一端与地相连接，在受到雷击后，75Ω电阻坏的几率非常大，该电阻坏掉会引起网卡连接出现惊叹号的标志，在使用DHCP服务的网络中无法分配IP地址。数据泵是位于网卡接口后侧的长方形黑色芯片，它的作用是调节发送和接收信号。当网卡要发送信号的时候，它会先给数据泵一个指令，然后才传出去，当外边有信号进来的时候，数据泵会发一个指令给主控芯片，当遇到信号繁忙的时候，它会调节数据流，起到指挥数据正常流动的作用。与75Ω电阻一样，数据泵因为是网卡接口到网卡芯片的必经之路，所以在雷雨季节里也很容易损坏。
