海尔BCD-539WT对开门冰箱工作原理与检修(下)
来源:家电维修  作者:佚名  2017-06-19 08:36:33

    10.风门控制电路

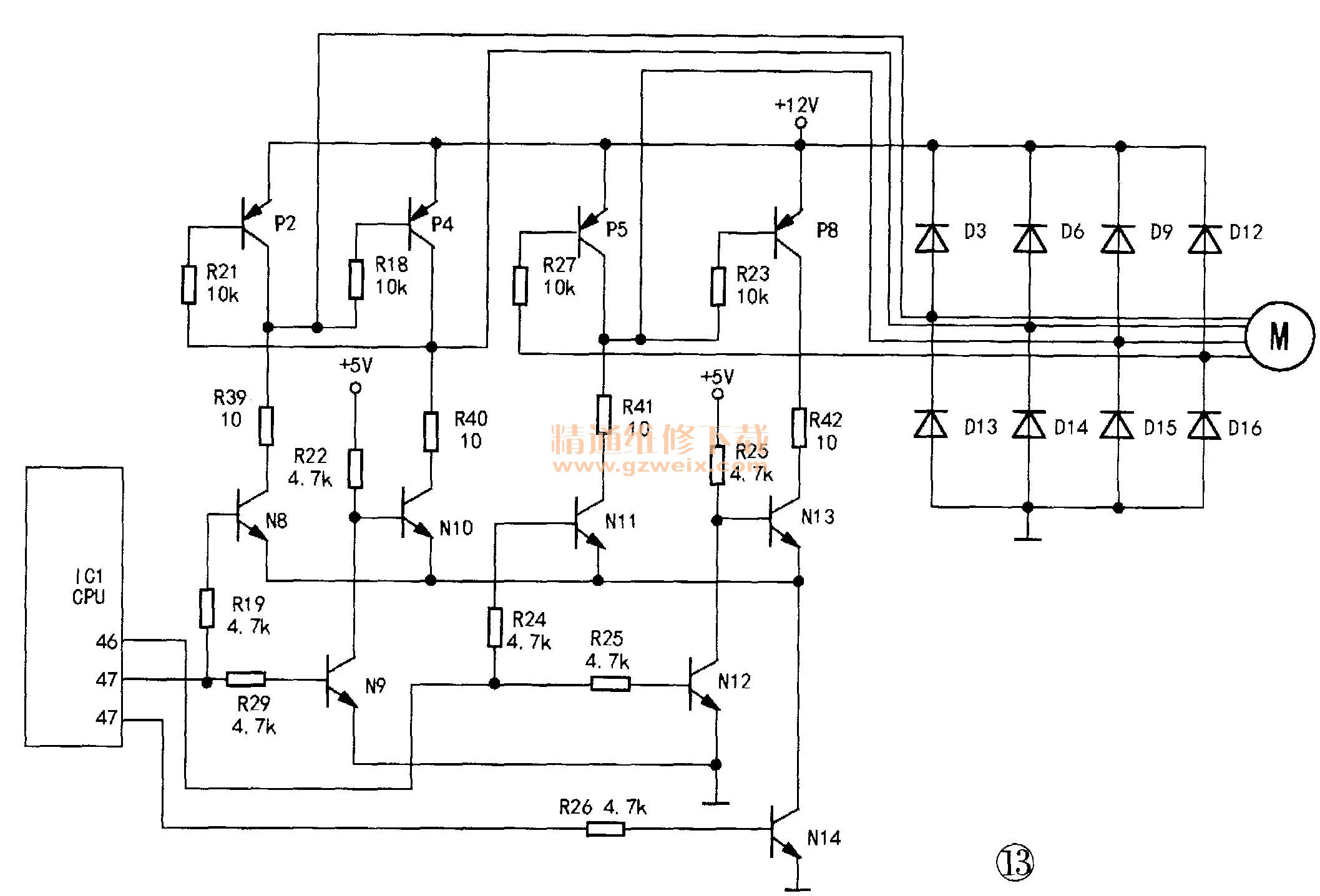

    为了能有效对冰箱的冷藏室进行温度控制,在冷冻室送往冷藏室的冷气风道的末端(即冷藏室的上方)安装有风门器件,通过风门的开度来控制流入冷藏室冷气的流量,从而间接控制冷藏室的温度。该控制电路采用电机控制,通过冷藏室传感器采集的温度数据送入CPU分析,从CPU的46~48脚输出控制信号,如图13所示,控制电路对电机进行正/反转控制,从而控制风门的开度。

    为了避免风道中低温的冷气对风门的冻结,导致风门开、闭异常,所以在风门挡板上镶嵌有工作电压DC12V、功率1W的微发热丝,如图14所示,用于产生微小的热量,避免挡板结冰不能正常启闭。
