东芝GR系列电冰箱，包括GR-18X、GR-20X等型号，以及黄河牌等，由数字电子电路控制制冷、除霜的工作状态，也称数字电冰箱。其电路大致分为主、辅电源，制冷温度控制和除霜控制部分电路。压缩机不启动的原因较多，插上220V交流电源插头，若能听到“哒”的一声制冷继电器吸合声，说明辅助电源和制冷控制电路基本正常，故障出在主电源或压缩机；若听不到“哒”的一声，故障出在辅助电源和制冷控制电路，检修方法如下：

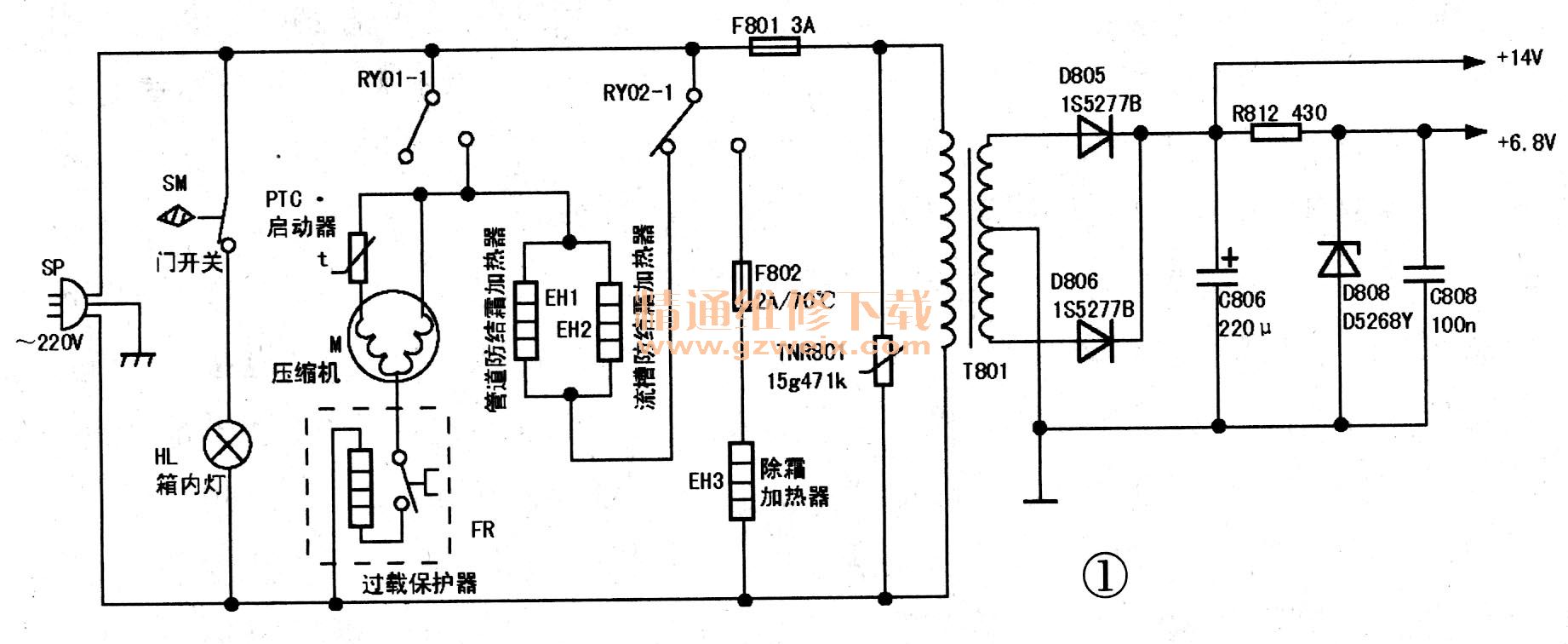

    1．听不到制冷继电器吸合声时，先检查电源电路，该机主、辅电源电路如图1所示。打开冰箱冷藏室箱门，如箱内照明灯HL不亮，可能是箱门开关SM接触不良、电源插头SP松动或电源引入线断脱。如打开箱门后照明灯发光，说明220V交流市电输入正常。

    2.测电源变压器T801初级交流电压，正常值为220V左右，如电压为0V，一般是保险F801熔断造成的。T801初级并接着压敏电阻TNR801，其为东芝公司的一个过压保护元件，在额定电压时呈高阻状态，等效一个小电容。具有一定的抗高频干扰作用。当输入电压过高时（如雷电、错相等），其阻值在瞬间急剧下降至接近0Ω，呈短路状态，导致保险F801熔断，起到保护主电路板的作用。TNR801损坏时，其外观会产生诸如破裂、焦炭、斑点等痕迹，较容易发现，如F801熔断而TNR801正常时，则为T801绕组短路、滤波电容C806或稳压管D808击穿、14V或6.8V供电超载引起的。
    3．测14V、6.8V输出电压，如电压为0V或明显偏低，可断开负载再测，若电压仍低，说明辅助电源电路有故障，一般是T801次级轻微局部短路、整流管D805、D806开路或失效（正常时正向电阻约10Ω，反向电阻∞）、R812开焊、C806或D808击穿漏电。若断开负载后电压恢复正常，则应检修负载电路的短路、漏电故障。
    4．检查制冷温度设置和检测电路，有关电路如图2所示。由四电压比较器TA75339P（Q802）中的两个比较器Q802-1、Q802-2等组成制冷温度设置和检测控制窗口，R801、R802为⑤脚提供4V（实测为4.08V）上限基准参考电压，R121～R124、R816为⑥脚提供1.5V（调节R124可在1.5～2.2V间选择）下限基准参考电压，R124为压缩机停机温度设置电位器，安装在冷藏室（与冷冻室相通）温度传感器RT1和R806组成温度取样电路，RT1为NTC（负温度系数）热敏电阻，其阻值随温度升高而减小’。二输入器与非门电路TC4011B（Q801）中的两个与非门Q801-1、Q802-2组成负沿触发的RS双稳态触发器，Q811为输出驱动管，RY01为制冷压缩机电源控制继电器。冰箱内温度较高时，RT1阻值较小，与R806分压后Q802④、⑦脚＞4V，与⑤脚4V参考电压比较后，②脚输出0（低电平），此时①脚输出1（高电平），即RS触发器的SR=01、Q=1、Q811导通，RY01吸合接通压缩机电源开始制冷。随着箱内温度下降，RT1阻值逐渐增大，④、⑦脚电压开始下降，当④、⑦脚电压在1.5V～4V窗口电压范围内时，RS触发器的SR=11、Q输出保持为1、RY01仍吸合，压缩机继续制冷。当箱内温度继续下降到R124设定的温度时，④、⑦脚电压＜1.5V、Q802①、②脚输出翻转，RS触发器的SR=11，Q输出跳变为Q=0、Q811截止，RY01释放切断电源，压缩机停止转动，完成一轮制冷工作，制冷电路具体工作参数详见表1。检修时，如Q802⑤脚电压偏高，为R802开焊或阻值变大；如Q802⑥脚电压偏高，为R121、R122开路；如Q802④、⑦脚电压偏低，多为RT1开焊或性能变差，C801击穿漏电；如Q802①、②脚输出正常而RS触发器的Q为0，则为C803击穿漏电，与非门Q801-1、Q801-2引脚开焊或其功能失效；如RY01仍不吸合，为R805、R813、D801、Q811开路损坏，也可能是保护管D802击穿漏电，RY01线圈断线开路或14V电源缺失。



    5．如接通电源时能听到制冷继电器RY01吸合声而压缩机不启动，说明辅助电源及制冷控制电路工作基本正常（检修可省略上述1-4步骤），重点检查主电源和压缩机，电路参看图1，它由制冷继电器常开触点RY01-1、压缩机电机和过载保护器FR三个器件串联组成，可依次检查RY01-1常开触点是否因氧化及锈蚀导致接触不良，FU常闭触点是否不复位及加热器是否熔断，压缩机外壳接线端子上测得的运行、启动绕组的阻值是否正常，PT以正温度系数热敏电阻）是否开路或性能变差。实际检修中发现PTC启动器损坏较多见，一旦外观发现破裂、炭化就应更换，PTC质地较脆，拆装时应小心轻放，避免摔跌和用力敲打，以防破碎。用于电冰箱启动的PTC与彩电消磁用PTC性能基本相同，其常温阻值20fZ-50SZ，用如下方法可粗略估测PTC元件性能好坏：将PTC元件与一只100W白炽灯串联后接在220V交流电源上，灯泡应正常发光，数秒钟后发红渐暗，最后完全熄灭。断电后几分钟再试，若能重复上述过程，PTC是好的。如灯泡不亮，常亮不熄或重复试验不正常，可判断PTC失效，不能继续使用。该冰箱PTC元件启动性能较好，当电压低至160V左右时仍能正常启动，最高工作电压为300V，最大电流量为7A。
