立式冷藏柜是用于冷藏冷冻食品、饮料的设备，广泛用于超市、酒店、医院、食堂等场所。本文以海尔SC-226型立式冷柜为例进行介绍，其正面结构如图1所示，由箱体（发泡成型）、压缩机腔、制冷系统、电控系统、灯光照明系统及透明玻璃门组成，箱内有效容积为226升，制冷系统采用风冷方式，蒸发器采用风机强迫对流方式，箱内温度为0℃～10℃；顶板及箱内配以灯光，以方便展示与取放物品。

    一、主要元器件简介

    1．压缩机

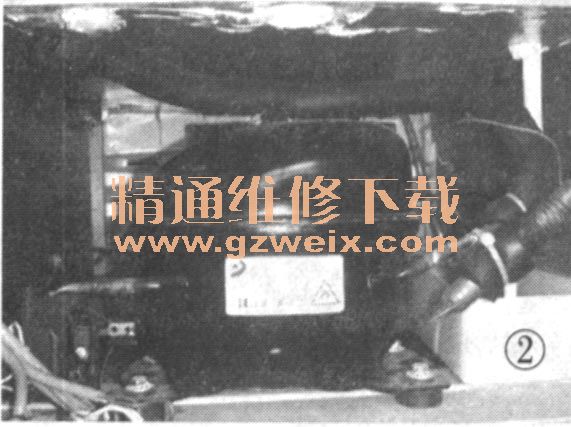

    本机所用L88CY全封闭式压缩机如图2所示，电压AC220V，功率1/5HP （1HP=0.735kW ），气缸容积8.8，采用RSCR启动方式，使用环保R600a冷媒，充注量43g。

    2．冷凝器
    本机采用的是风冷冷却方式。由于冷柜使用的地点可能在户外，为了提高冷凝器的冷却散热能力，故采用风机强迫冷却方式，如图3所示，以提高热交换的效率。

    为了进一步充分利用蒸发器的融霜水，故从箱内引出一根高压管，放置在压缩机腔的接水盒中，如图4所示。当接水盒有水时，即可以对该段高压管降温冷却，这样也就不必频繁倒出蒸发器中流出的融霜水。

    3．风机
    本机用于冷凝器和蒸发器强迫热交换的风机分别如图5、6所示，均为德国进口的ebmpapst品牌，型号为EM2513LN-250acp/C01，工作电压为AC220V，属于罩极式电机，噪声小、震动小，风量大、运行平稳。

    4.蒸发器
    本机的蒸发器采用铝吹涨式蒸发器，如图7所示，采用明装方式，结构简单、热交换效率高、维修方便。目前，大部分立式展示柜的蒸发器均采用这种方式。

      5.温控器
    温控器是立式冷藏柜用于调节与恒定箱内温度的一个重要器件。本机使用的温控器型号如图8所示，“WPFE4A-L”表示鹭宫型防爆普通温控器，冷点断电温度为4℃；“250V 6（4）A 50/60Hz-u”表示温控器使用的电压等级是220V，触点能通过的阻性负载电流是6A，感性负载电流是4A，工作频率为50Hz或60Hz， “u”代表触点的间隙小于3mm；“RoHS”表示通过RoHS（在电子电气设备中限制使用某些有害物质指令）。

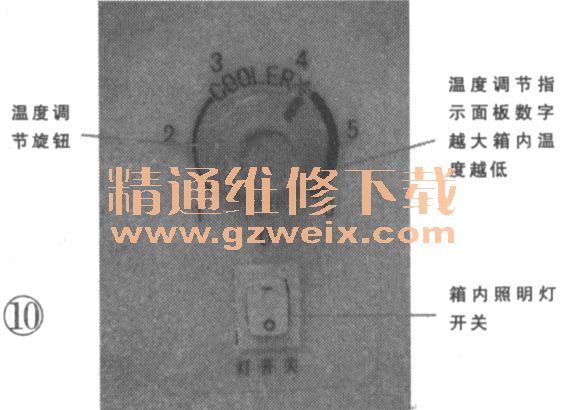

    温控器安装于箱内的右上方，如图9所示。感温管使用塑料扣、自攻螺钉靠近冷柜背部安装。温控器的调节旋钮如图10所示，数字越大调节的温度越低（顺时针调节温度低，逆时针调节箱内温度高）。
